COMMUNICATIE MET LICHT

COMMUNICATIE MET LICHT
(1973)

Licht is in minder dan 2 seconden al ver voorbij de maan. Toch kan licht heel oud zijn.
Het licht van het kleine groepje sterren in het midden van de foto is 400 jaren oud!

Licht
Een studenten party bij Paul. Daar zat ik tussen studenten fotografie. Kunstzinnige en filosofische types op sokken en blote voeten die het licht gezien hadden en grootse plannen voor de toekomst hadden... Niemand die iets van radio of elektronica afwist, wat deed ik hier! Vage gesprekken over dat we niet weten waarom we bestaan. En dat we niet weten wat onze taak in het universum is, dus doen we maar wat... Toch leerde ik veel die avond. Over licht en fotografie en dus ook techniek. Over lenzen en diagfragma's. Een diagfragma stop is de halvering van de lichtsterkte. Van F8 naar F16 is een kwart van de lichtsterkte. En wanneer je de afstand naar een lamp verdubbelt, wordt de lichtsterkte 4x zo klein. En ze vertelden over video kleuren effecten, maar waarom zou je dat willen? Je wilt toch een zo zuiver mogelijk beeld? Inderdaad, ik was een nuchtere technicus... Geen radio? Niets is minder waar. Want we praatten heel veel over licht en licht is een gewoon radio signaal met een heel hoge frequentie, een miljoen maal hoger dan de radio signalen die we normaal gebruiken voor onze communicatie! Dus eigenlijk praatten we heel veel over radio signalen!

Met een LDR oftewel een Light Dependent Resistor zou
ik misschien gemoduleerd licht kunnen ontvangen.

Het idee van de communicatie met licht
Ook interessant op die avond was dat er een lichtorgel was! De helderheid van gekleurde lampen werd geregeld door de sterkte van de muziek. Zou je dat licht van het lichtorgel kunnen ontvangen en weer hoorbaar maken met een LDR oftewel een Light Dependent Resistor? Nee! Want zo'n lichtorgel wordt aangestuurd met triacs, dus zou het geluid zwaar vervormd klinken. Maar het zou mogelijk moeten zijn om met zo'n LDR gemoduleerd licht te ontvangen. Het is geen goed idee om zo'n LDR te gebruiken om een lichtintensiteits meter te maken, want een LDR heeft geen stabiele eigenschappen en veroudert snel.

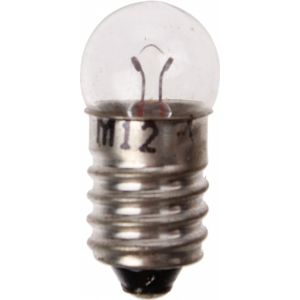

Dit lampje heeft een dun gloeidraadje dat misschien
de snelle variaties van het audio kan volgen.

Welke lichtbron zou dat gemoduleerde licht moeten uitzenden? Iets wat de snelle variaties van het audio signaal kan volgen. Er waren nog geen LED's. Maar ik had een lantaarn met een 4,5 volt batterij en een 6 volt / 50ma lampje. Omdat het lampje ver onder zijn normale spanning brandt, gaat deze niet snel stuk. En ook de stroomafname is gering, waardoor de batterij heel lang meegaat. Toch geeft de lantaarn genoeg licht om in het donker mee te lopen. Dit lampje heeft een dun gloeidraadje dat misschien de snelle variaties van het audio zou kunnen volgen.

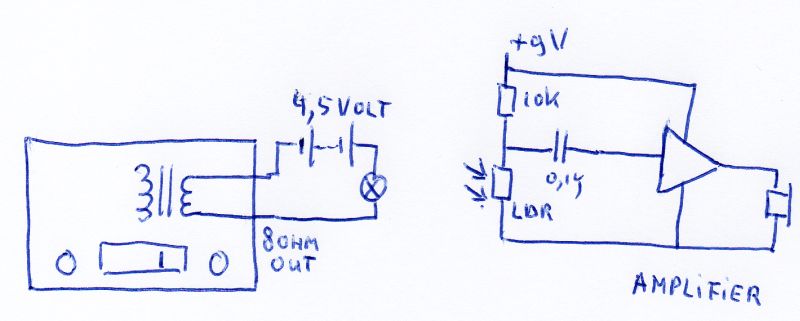

Communicatie systeem met licht.

Het lampje werd aangesloten op een radio met uitgangstransformator. Zonder batterij werkt het niet, dan brandt het lampje even fel tijdens het positieve deel en het negatieve deel van een signaal en klinkt het signaal erg vervormd. En wat je wilt is dat het lampje maximaal brandt tijdens de positieve deel en minimaal tijdens het negatieve deel. Het lukte om over een afstand van 2 tot 3 meter een audio verbinding met licht te maken. Maar er waren alleen maar lage tonen te horen. De reactie snelheid van het lampje en ook de LDR waren te traag en vormden al twee laagdoorlaat filters in het systeem. Toch kon veel tekst worden verstaan en was de muziek goed herkenbaar. Ook was het leuk om naar sommige lichtbronnen te luisteren zoals een TV en fietsverlichting.

Licht communicatie is tegenwoordig heel normaal. Een afstandsbediening werkt met infraroodlicht.
Infrarood licht is voor ons oog onzichtbaar, maar wel zichtbaar voor je webcam.

Natuurlijk zou het systeem al veel beter werken met een lichtgevoelige transistor en een LED. En licht communicatie gebruiken we nu heel veel. Afstandsbedieningen werken met infrarood licht, voor ons oog onzichtbaar, maar wel zichtbaar voor je webcam. En we hebben heel snelle glasvezel verbindingen.

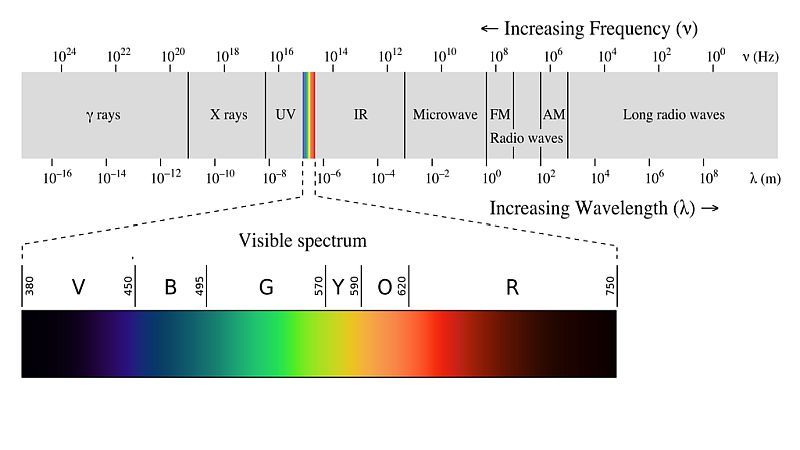

Frequentie spectrum. Licht is een gewoon radio signaal met een heel hoge frequentie!

Het zichtbare spectrum heeft een golflengte met een frequentie van 400 (rood) tot 790 (violet) terahertz. De verschillende golflengten worden door het oog gezien als verschillende kleuren: rood voor de laagste frequentie en violet voor de hoogste. Zoals je ziet, is de verhouding tussen de hoogste frequentie en de laagste frequentie van het zichtbare spectrum niet eens erg groot, maar 2:1. Bij onze middengolf omroepband is deze verhouding al 3:1 en voor de kortegolf al meer dan 10:1!
Net buiten het zichtbare spectrum liggen aan de onderkant de infrarood frequenties en aan de bovenkant de ultraviolet frequenties.
En hoe maak je wit licht? Dan wordt het hele zichtbare spectrum gevuld met ruis! Dat kan bijvoorbeeld met een gloeilamp. Maar die heeft een slecht rendement want die straalt de meeste energie uit in het voor ons onzichtbare infrarood.

Studenten party met verhalen over kleuren effecten!
