ERVARINGEN MET EEN Z- MATCH
na PA2MCE heeft ook PA9H deze gebouwd


Maurice vertelt:
Inmiddels heb ik breeduit gestoeid met de Z-match en heb ik in de gaten dat er ook wetenswaardigheden zijn.
Ik merk dus dat er bijv op 80 meter op drie standen van de stappenschakelaar
de dipool met een SWR beter dan 1,5 aan het lopen te krijgen is.
Evenwel....het rendement blijkt dan niet altijd even hoog.
De ervaring leert dat tot dusver het hoogste rendement gehaald wordt
bij een zo laag mogelijke instelling van de stappenschakelaar.
Inhoudende dat er zo weinig mogelijk primaire windingen van de spoel
in bedrijf mogen zijn.
Dit was er de reden van dat ik verleden zondag bij de tweede doorgang
in de ronde beduidend harder doorkwam dan in de eerste doorgang.
Ik had dus een andere stand uitgeprobeerd. En dat werkte prompt.
de gebouwde spoel
Bij het begin beginnen: de spoel
Verder werk ik uitermate graag met de match.
Om echter nog op 160 meter met mijn antenne te kunnen werken
moet er nog een C van 1000pF bijgeplaatst worden over C2 (de C over de spoel)
Ik heb parallel over de variabele C die over de spoel staat deze  vaste C
(schakelbaar natuurlijk) gezet zodat
ik mijn 2x 20,5m antenne nog op 160 meter aan het lopen krijg
.
En...dat is gelukt! ;-)
Zie de kiekjes maar.

Dan loopt ie wel op 160 ;-)

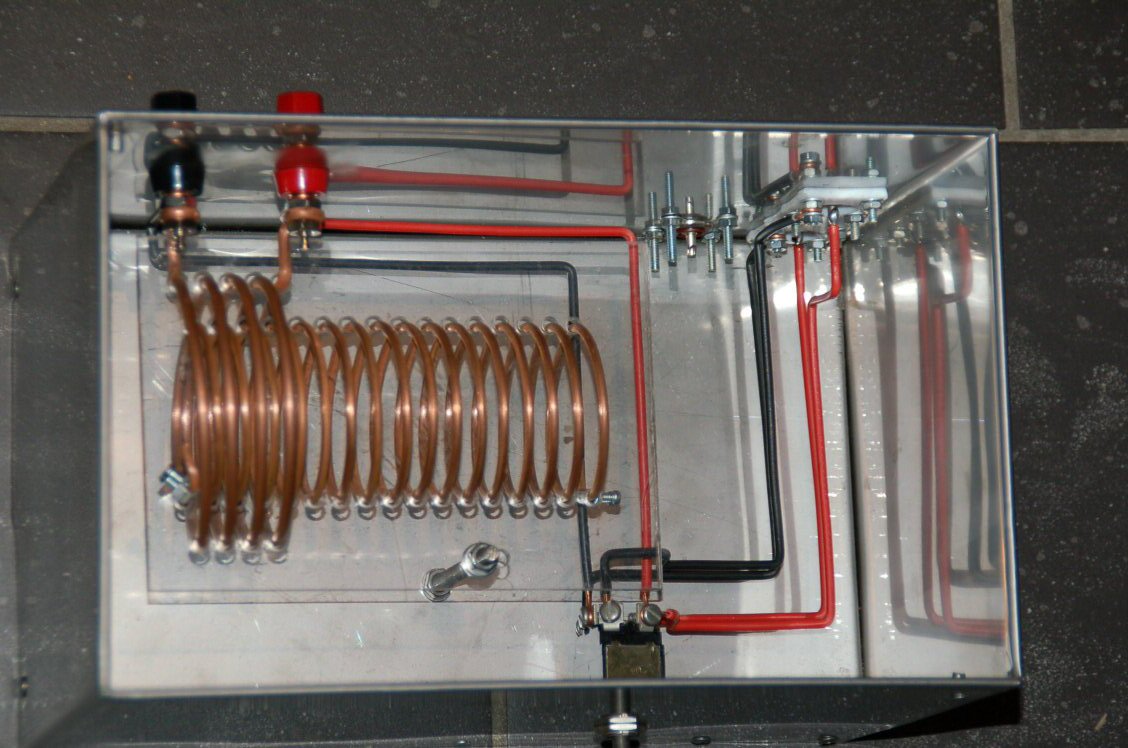

Hiernaast de spoel ingebouwd
en aangesloten op de in- en uitgang
de spoel ingebouwd
Met de regenpijp als vertical maak ik mooie verbindingen.
Met de Z-match loopt ie beter dan met de Pi tuner.
Met 70 W maak ik S9+5dB in Genua.
Behoorlijk hard kwam ik daar binnen.
Met de Pi tuner was dat echt wel minder!

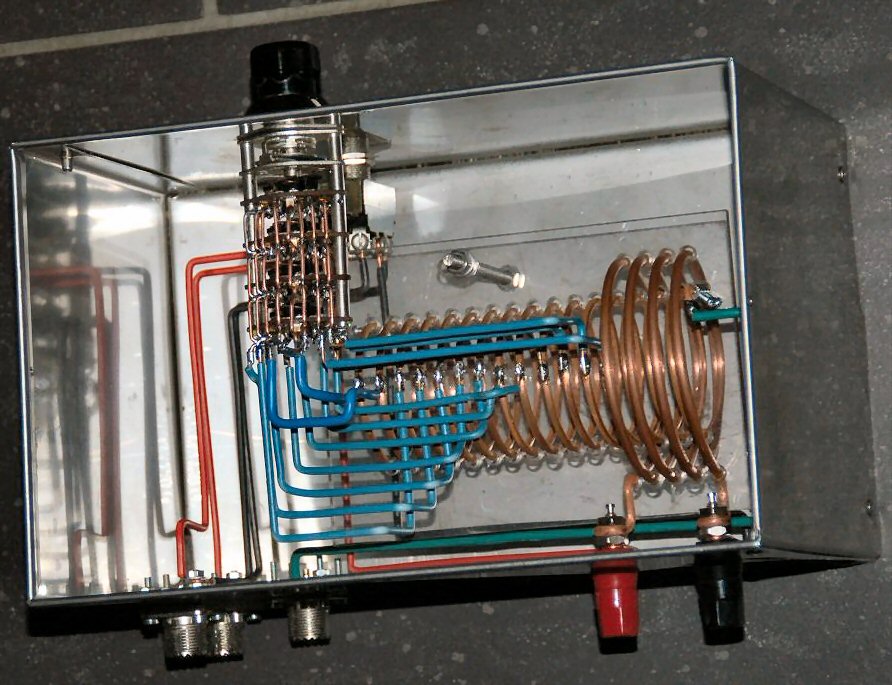

Vervolgens wordt de spoel bedraad
en aangesloten op de schakelaar
verder bedraad

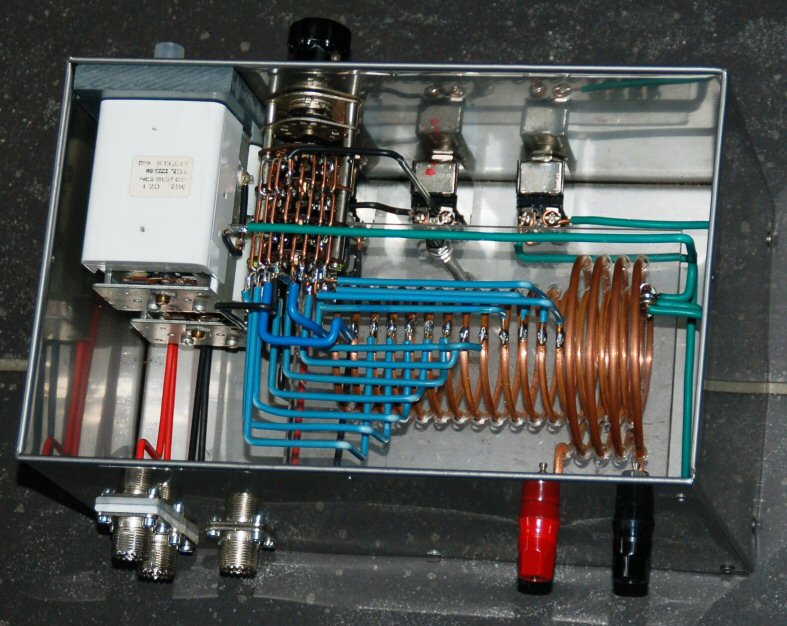

de Z-match voordat C3 werd geplaatst





het apparaat zoals het er na de eerste samenbouw uitzag
met C3 geplaatst
Hiernaast: (Maurice vertelt het allemaal zelf):
Ik heb parallel over de variabele C die over de spoel staat
nog een vaste C (schakelbaar natuurlijk) gezet zodat
ik mijn 2x 20,5m antenne nog op 160 meter aan het lopen krijg.
En...dat is gelukt! ;-)
Zie de kiekjes maar.


Dit is het verhaal van Maurice, geplaatst op 7 maart 2010

Als er dingen niet geheel correct zijn weergegeven zal ik dit aanpassen. Maurice weet waar mijn emailadres woont!
Maurice heeft niet stil gezeten. Er is inmiddels een Z-match 2 met dubbele C en een eigengemaakte schakelaar. Weer een kunststukje uit het land van Zachte G en Hoije.
Kijk maar op de volgende tuner van Maurice
