MCHF:

***NOTA: esta página será atualizada conforme alguma alteração ou notificação for necessária!

Quero deixar aqui registrado um pouco do contato com o transceptor MCHF.
Transceptor idealizado pelo radioamador Chris "M0NKA": MCHF Transceiver. .
Este transceptor utiliza-se da tecnologia SDR (Software-Defined Radio) embarcada em um microcontrolador da ST.
É um tipo de trasnceptor que passou por melhorias desde a primeira versão. Estamos hoje (04/2022) com a placa versão 0.6.3 que foi idealizada em 02/2019. Algumas sugestões de melhorias e/ou adaptações aparecem nas listas de discussão!
Este transceptor é formado por duas placas distintas interligadas por um conector.
A placa UI contém o circuito da parte de controle formada pelo microcontrolador do fabricante ST modelo STM32F437, chip Codec, os botões, encoders rotativos, LCD gráfico.
A outra placa é RF, contendo os chips para realizar o QSE e QSD, os filtros para as bandas, etapas pré amplificador e estágio de potência.
Um diagrama geral da placa está disponível pelo Chris ( disponíbilizado na sua página):


Documentação, diagramas, estão disponíveis na página do Chris na área de download, onde passo o link direto da versão 0.6.3: mcHF_rev_0.6.3 :

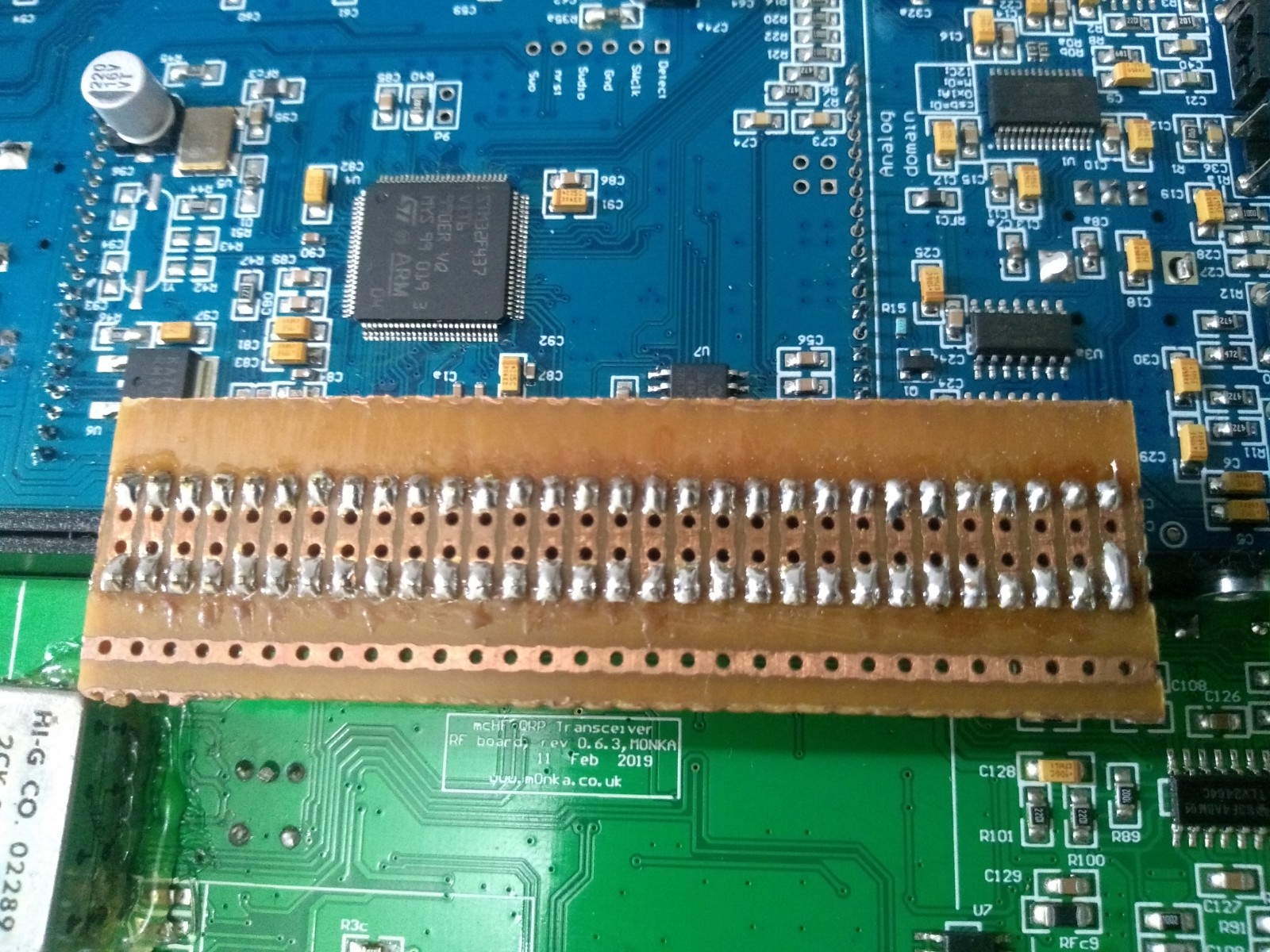

Para realizar medições no circuito com ele energizado foi necessário a montagem de uma placa extensora com conectores, onde podemos visualizar:


Como sugestão para facilitar a montagem na caixa, as porcas deverão ser soldadas aos componentes, onde antes da realização os estes componentes com os invólucros TO-220 deverão ser lixados, bem como as porcas permitindo a soldagem mais rápida:

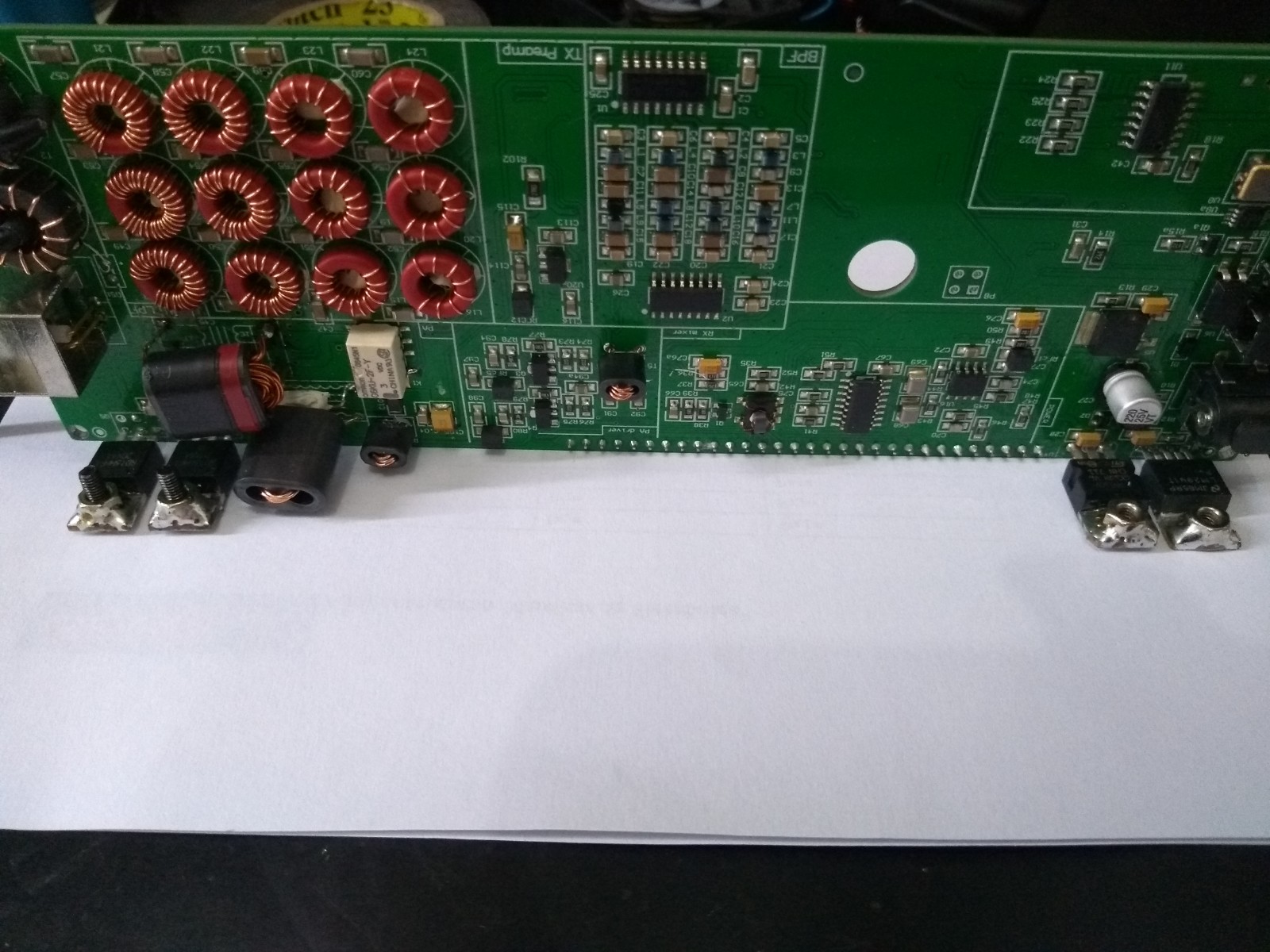

Componentes com os parafusos soldados:

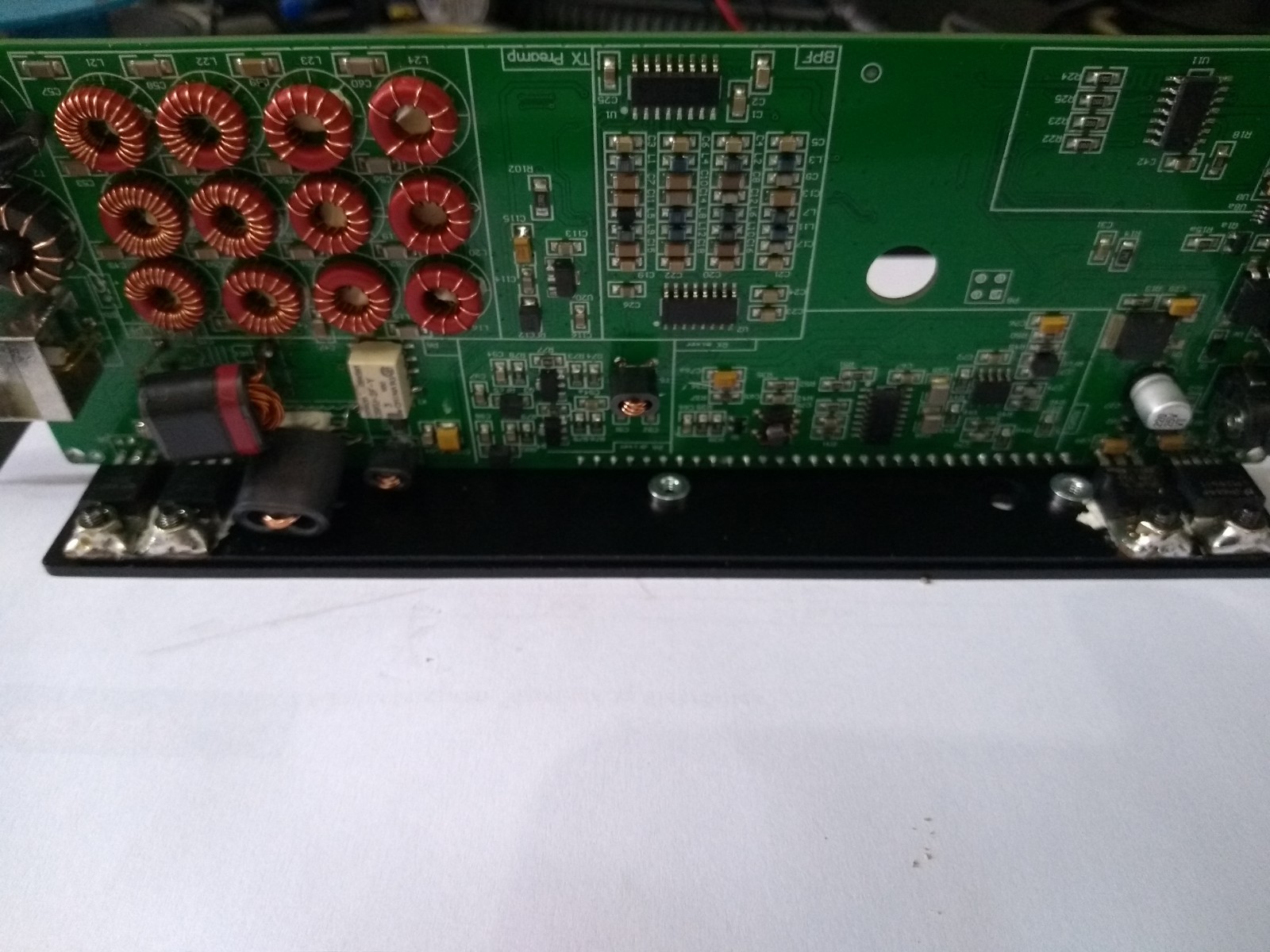

Fixação ao dissipador com a caixa:


Para melhoria do desempenho, sugestão realizada por EA8ARX: EA8ARX blog.

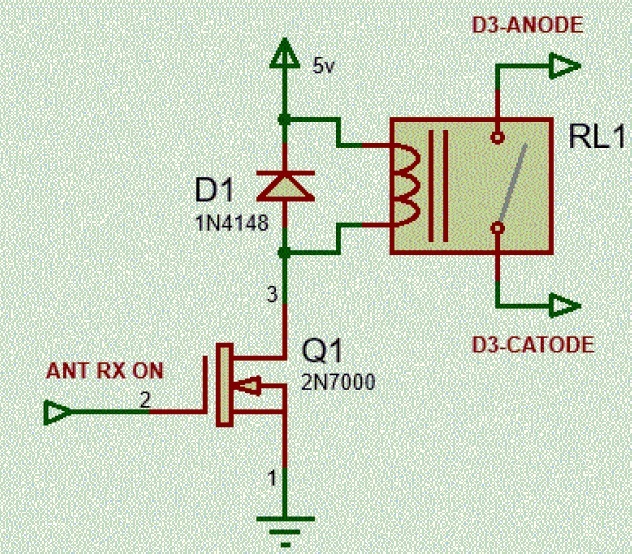

Realizei a alteração no circuito, mas utilizando um outro modelo de rele, o que tinha mais próximo na sucata, possível de uma futura troca para um mais adequado!:
- C78 retirado e no local colocado um fio ligando seus terminais (jump),
- Retirados: R53, R54, C79, C80, RFC2, RFC3, D3, D4
Isto pode ser visualizado conforme o diagrama e a imagem:

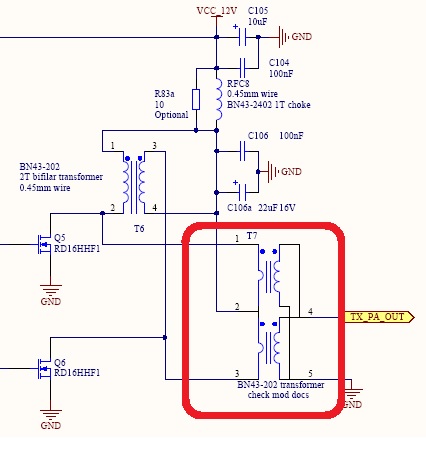

Uma outra alteração refere-se ao transformador de saída, posição T7 no diagrama esquemático, veio enrolado de forma errada, (este transceptor foi adquirido por um destes fornecedores chineses), então cada enrolamento foi refeito e dobrando cada um deles, tanto o primário quanto o secundário.

Sugerido pela documentação original, com primário de uma espira, mas realizando testes ficou melhor com duas, dando um resultado mais linear por banda.


Com a configuração que é feita acessada via Menu, deixando os parâmetros ao máximo, até os 14MHz a potência em torno de 10W, e em 28MHz chegou nos 6W.
E aqui uma visualização das duas placas interligadas através da placa extensora (por baixo) e ligado:


Visualização do transceptor montado:


Conheça o "Projeto UHSDR"!: DF8OE
O Andreas DF8OE, sugeriu-me adicionar o link da lista de discução: Diskussions- und Newsboard des DARC-Ortsverbandes I40


Sobre a tecnologia SDR existem divesos tutoriais a respeito do assunto, fica até complicado passar referências, mas alguns como sugestão de estudo estão ai:
World-of-SDR-V4
ARRL ref:software-defined-radio.
