FT8 : A VERY SIMPLE 12m band RECEIVER
FT8 : UM RECEPTOR para a banda de 12m MUITO SIMPLES

Baseado em novas experiencias, desenhei este simples receptor.
Usei o TA7358 (ou LA1185), que possui a vantagem de ter um VFO a cristal e ainda um amplificador de RF.
O circuito ficou muito simples :

Esquema

Este circuito integrado  tem uma impedancia muito alta no pino 3, onde temos o coletor de um transistor interno, assim ele aceita um otimo circuito seletor de frequencias, dispensando um circuito de filtro passa banda.

O rendimento dele como RX depende muito da qualidade da placa de som, a minha é uma bem simples, extena conectada a meu laptop. Mesmo assim obtive otimas recepções.

Com o PSK reporter em pouco tempo com baixa propagação obtive estes resultados:



O ajuste é um pouco complicado  :
Usando um receptor de boa qualidade em USB ajustar o trimer do xtal até obter um sinal entre 24.815 kHz até 24818 kHz, indo de zero a cerca de 3 kHz
Ou com um frequencimetro calibrado e sensivel, com acoplamento frouxo no pino 7 medir e ajustar a frequencia.

Lembrando que o ideal do clock do computador deve estar menor que 1 segundo fora de calibração, eu costumo deixar com menos de 0,1 segundo de erro, usando o software Dimension4.
A montagem foi feita de uma forma bem simples e modular,  pois este circuito sera usado em um transceptor.
O trimer utilizado foi um amarelo ceramico

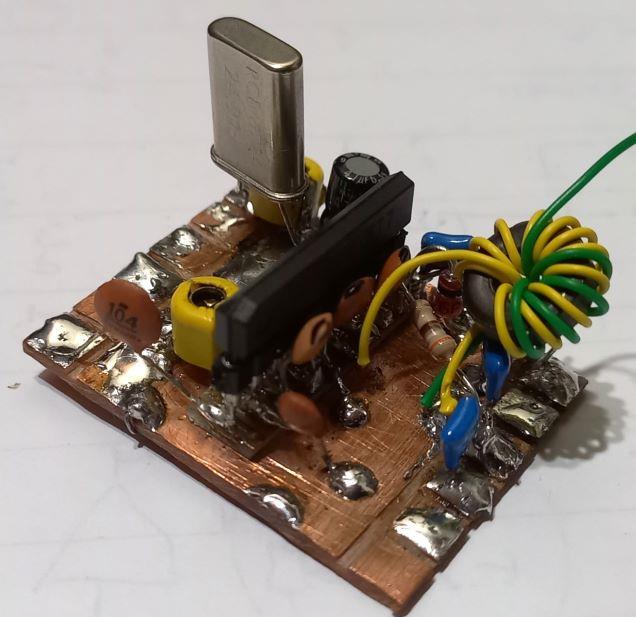

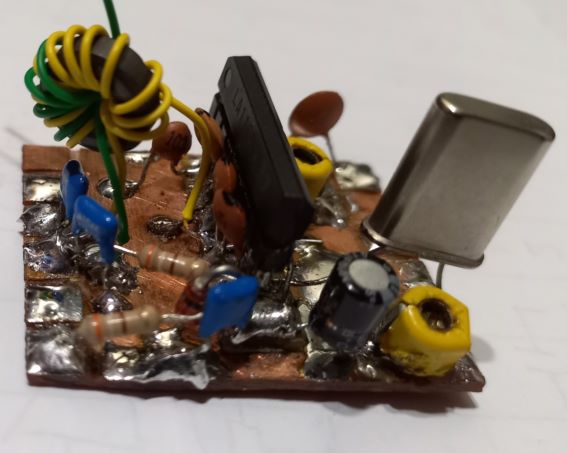

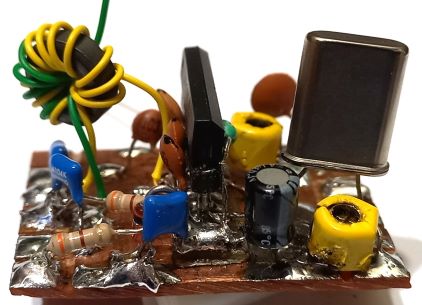

Fotos

No prototipo usei um toroide FT37-43 com 12voltas no lugar do indutor de 47µH, pois será utilisado no circuito do trx.









73 de py2ohh miguel
12/2024
