Transconversores(Transverter)

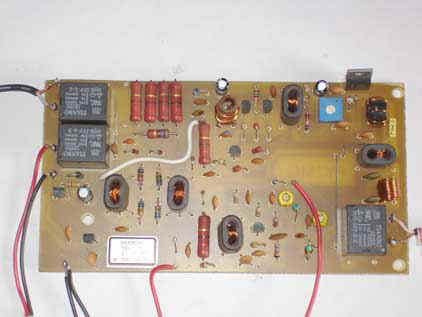

Transnew: Transconversor de 11 para 40 metros. Potência de saída 10W. Esquema
TRV106: Transconversor das bandas de 11/10 metros para 6 metros. O trabalho está baseado nos originais do colega alemão DK7ZB. Alteramos o misturador para uso com o NE602, uma vez que no original usava transistores fet, e que precisavam ser par casado. Ele é composto de 4 placas, sendo uma para o comando tx/rx, outra para oscilador e misturador da receção, outra para o misturador da transmissão/ pré-driver e driver e a ultima o PA. Esquema do comando Esquema do oscilador e misturador recepção Esquema MIX TX, Pré Driver, Driver e PA. Abaixo pode-se ver as placas que compõe o TRV106. A placa menor é a placa opcional para montagem do oscilador para ajuste de recepção. A placa quadrada é o conversor de recepção e oscilador. Placa retangular menor, é o controle TX/RX e atenuador. Placa comprida mais estreita é a placa do PA e a ultima placa é misturador TX e pré-driver e driver.
TRV1450: Transconversor da banda de 20 metros para 6 metros. O circuito segue os moldes do transconversor TR106, porém o oscilador local e o misturador de recepção sofrem alterações no circuito. Os circuitos de MIX TX, Pré Driver, Driver e PA, são os mesmos do transconversor TRV106. Esquema do comando Esquema do oscilador e misturador recepção Esquema MIX TX/ Pré Driver, Driver e PA
TRV750: Transconversor da banda de 40 metros para 6 metros. O circuito segue os moldes do transconversor TR106, porém o oscilador local e o misturador de recepção sofrem alterações no circuito. Os circuitos de MIX TX, Pré Driver, Driver e PA, são os mesmos do transconversor TRV106. Não, ainda não coloquei os esquemas para este transverter.
TRV102: Transconversor de 10 para dois metros. Ele opera com PLL com software adequado. Basta deixar o rádio em 28.000,0MHz e atuar no PLL que ele irá alterar a frequência de trabalho, não necessitando de ficar deslocando o VFO do rádio. O passo é de 10 em 10KHz. Cobre toda a faixa de dois metros, Não faz off-set para repetidora. Esquema do Comando tx_RX e atenuador Esquema recepção Esquema do VCO
TRVALL: transverter com possibilidade de se montar cinco bandas. Na placa abaixo, usamos cristais mas pode ser colocado DDS fácil fácil. Nesta placa estão o antenuador de RF do TRX de onze metros, o controle de delay, o misturador bidirecional e o filtro passa banda. A placa do pré driver, driver e PA, está passando por uma alteração de layout, mas já foi testada até 15 metros. TRVALL5B MIX RX/TX
