O HFDL (High Frequency Data Link) também conhecido como HF-ACARS é um link de dados que as aeronaves usam para comunicar mensagens curtas em longas distâncias usando sinais em HF.
O HFDL pode fazer a conexão entre uma aeronave e uma estação terrestre e/ou duas aeronaves. As transmissões são em USB em uma subportadora de 1440 Hz com velocidade de símbolo de 1800 baud. A modulação é 2-PSK, 4-PSK ou 8-PSK com taxas de bits efetivas de 300, 600, 1200 ou 1800 bits/s.
Atualmente existem 17 estações em terra espalhadas pelo mundo para que a aeronave tenha cobertura em qualquer local do globo. Na América do Sul temos uma estação na Bolívia que é relativamente fácil de se receber aqui no Brasil e cada estação tem a capacidade de transmitir em varias frequências diferentes (todas são utilizadas nas faixas dedicadas a banda aérea em HF).
No dia 28/05/2024 eu recebi e decodifiquei alguns sinais HFDL em 21997kHZ USB (Bolívia) por volta das 14:05 horário local (17:05UTC) usando um simples receptor TECSUN e uma antena de fio com 10 metros de comprimento. Fiquei recebendo os sinais por cerca de 5 minutos e recebi uma aeronave no meio do oceano Atlântico Sul.
Eu usei o PC-HFDL Decoder para decodificar os sinais e o DX Atlas para plotar a aeronave em um mapa :

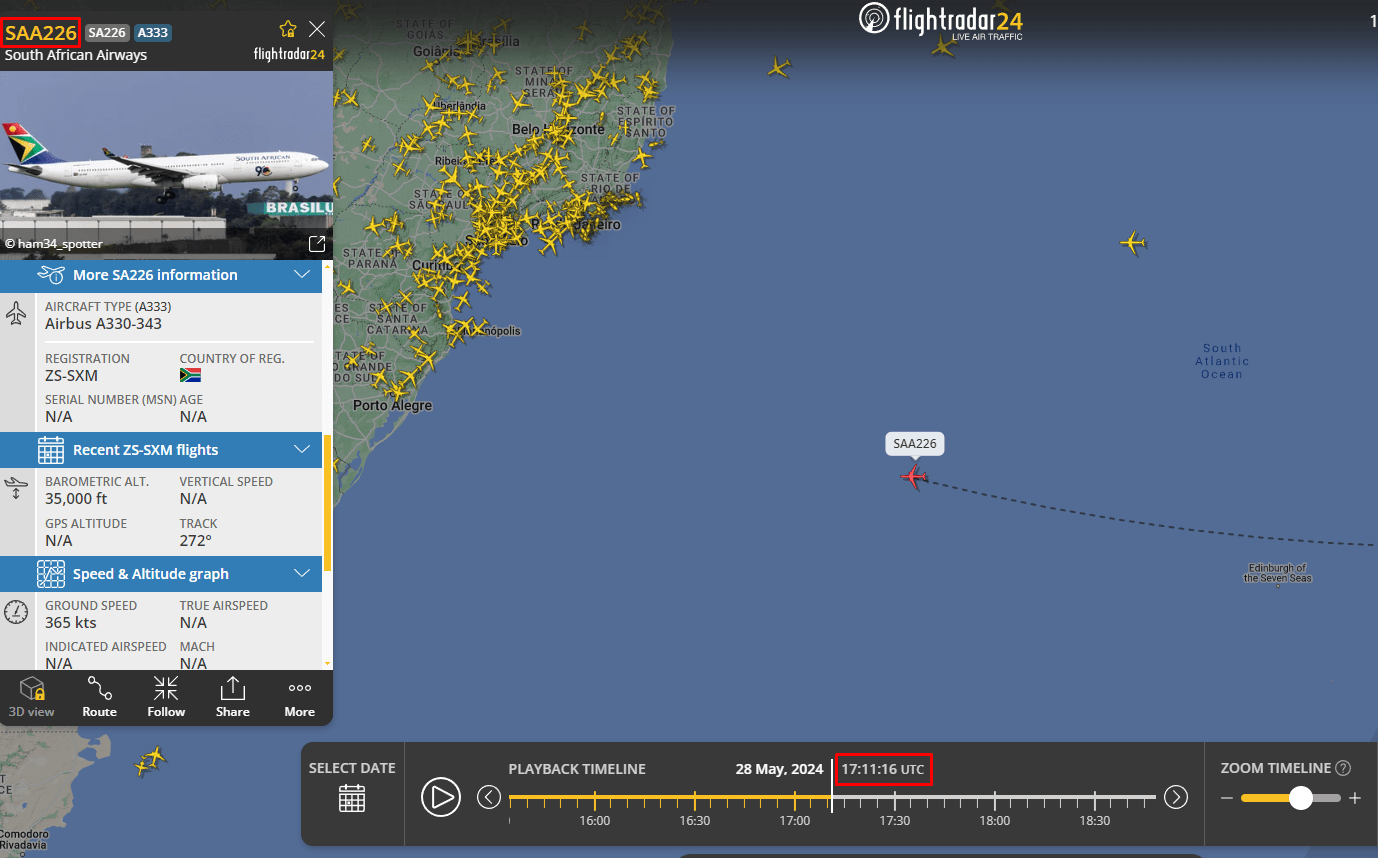

Na print abaixo é possível ver no FlightRadar o avião que eu recebi via HFDL, um belo Airbus A330-343 com matrícula ZS-SXM da South African Airways que vinha de Cape Town (Capital da África do Sul) para o Brasil e tocou o solo brasileiro as 17:22 horário local (20:22UTC).

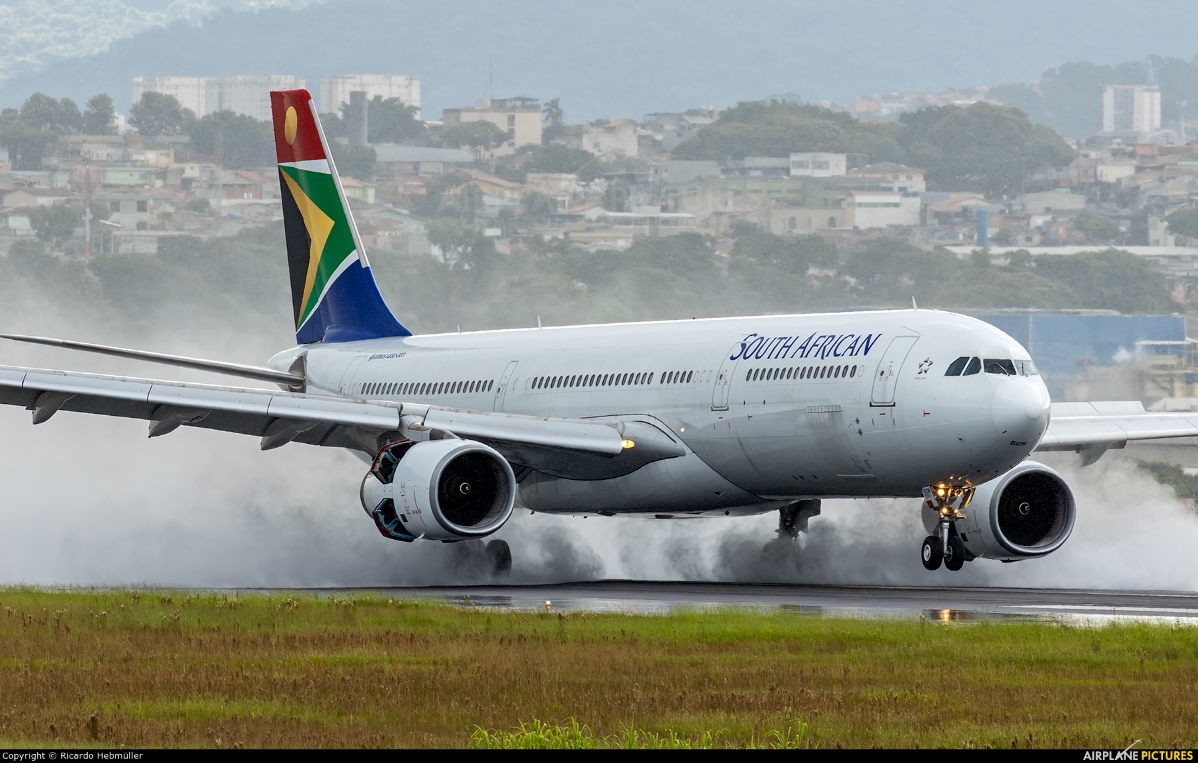

Veja a aeronave ZS-SXM :

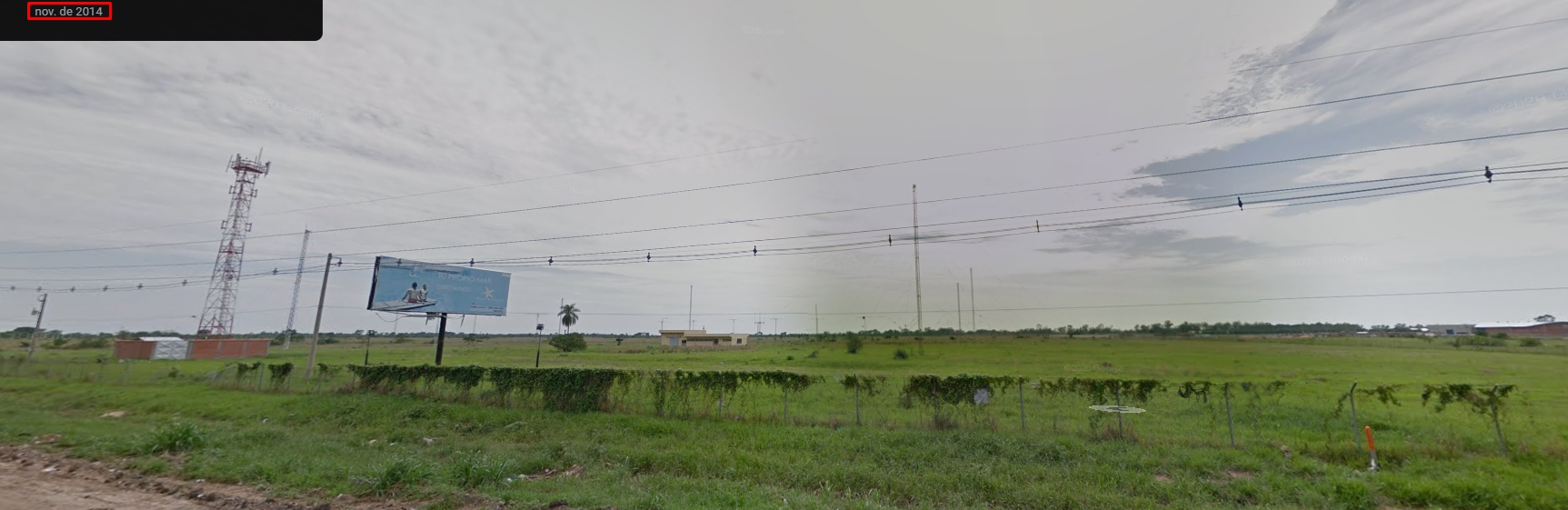

Depois de algum tempo buscando mais informações na internet achei o possível parque de transmissão em Santa Cruz de La Sierra (Bolívia). As coordenadas são : -17.670293, -63.156998. Link direto para o Google Maps AQUI.
