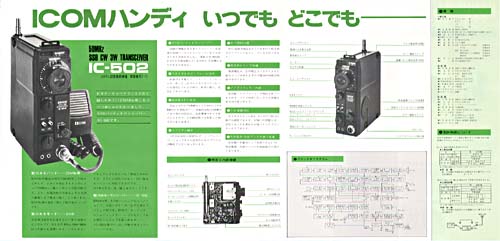

ハンディで
小型軽量ですから海に、山に、といつでもどこでも手軽にご使用いただけます。
出力はハンディタイプで最高の３Ｗ。ＳＳＢですからＡＭの１０Ｗ機にもヒケを
とらず、大型機なみの性能を揮します。
ＩＣＯＭハンディ卜ランシーバー専用
充電器およぴ二ッケル・カドミウム電池１０本はＩＣＯＭハンディ卜ランシーバ
ーの電池ケースにぴったり入り、余分なスペースを取りません。また、充電器と
ニッケル・カドミウム電池を取りはずせば、普通の電池（マンガン電池）も従来
どうり使用できます。
高性能二ッケル・カドミウム電池使用
小型ながら９００ｍＡｈの大容畳で３００回以上の充放電が可能。内部低抗が低
、大電流が取出せ、使用中の電圧もほぼ一定し、ハンディトランシーバ−には
最適。
固定・車載で充電可能
外部電源からの１３．８Ｖを昇圧して充電していますので、カ一バッテリーから
も充電可能。
万全の安全対策
充電器内に電池回路と充電器回路の保護ヒューズを設け、焼損事故の生を防止。
モービルで
ハンディとして海や山で活躍したＩＣ‐５０２はモービル卜ランシーバーとして
もご使用いただけるように外部アンテナコンセン卜・外部電源ジヤックが用意さ
れています。また、オプションのリ二アアンプＩＣ‐５０Ｌを接続しますと、よ
り安定したＱＳＯがお楽しみいただけます。
ＩＣ‐５０Ｌは送受信切換電圧重畳方式ですので本体からの同軸ケーブルを接続
するだけでリニアアンプをコン卜ロールします。他にダイレク卜回路、ＡＰＣ
回路（卜ランジスタ保護回路）電源中継端子付きの高性能リニアアンプです。
ドライブ中はモービル卜ランシーバー、車から降りるとハンディ卜ランシーバ
ーと常にハムライフをエンジョイできます。
ホームシャックで
ＩＣ‐５０２は固定用トランシーバーとしてもご使勢用いただけるように設計
されています。オプションのＩＣ‐３ＰＳを接続し、ホームシャックからもＱＳ
Ｏをお楽しみださい。
ＩＣ‐３ＰＳはＡＣ１００Ｖから安定化されたＤＣ１３．８Ｖの直流電圧を取
り出す安定化電源です。出力電流は３Ａ（連続負荷）の高性能ですから長時間の
運用にもビクともしません。また、ＩＣ‐３ＰＳはＩＣ‐５０２のスタンドを兼
ねていますのでスマートにまとまります。さらに、固定機として快適な通信がで
きるデスクマイクロホンＩＣ‐ＳＭ２（エレク卜レッ卜コンデンサータイプ）も
合せてご利用ださい。
出力１０Ｗで
本格的に楽しむ方に、出力を１０Ｗにする、リニアアンプＩＣ‐５０Ｌをおす
すめします。ＩＣ‐５０ＬはＩＣ−３ＰＳの中にスッポリとおさまり余分なスペ
ースをとりません。 出力はＩＣ‐５０Ｌのアンプスイッチによって３Ｗと１０
Ｗの切換ができますから状況に応じて使い分け、無駄のないＱＳＯをお楽しみ
ださい。
|
ビギナーからベテランまで広親しまれている５０ＭＨｚ帯に ５０ＭＨｚの電波は通常１０Ｏｋｍ程度しか届きませんが，ときどき生するＥスポによって １００Ｏｋｍ以上離れた局とも交信可能です。また、太陽活動が活なときは地球の 側にま で電波が届＜ことが ります。５０ＭＨｚ帯は変化に富んだ魅力 るバンドです。 魅力 るモード・・・ＳＳＢ 魅力 るトランシーバー・・・ＩＣ-５０２

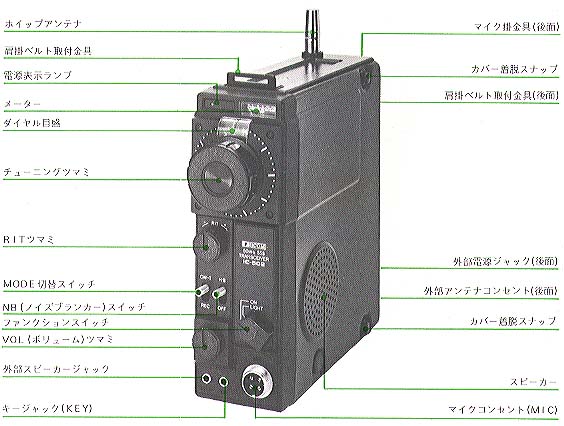

ＳＳＢハンディトランシーバー アルミダイカストフレーム採用 高安定ＶＦＯ採用 スプリアスが極 ＲＩＴ回路内 電源ランプ装備 ノイズブラン力ー内 ＣＷ運用可能 外部電源・外部アンテナ接続端子装備

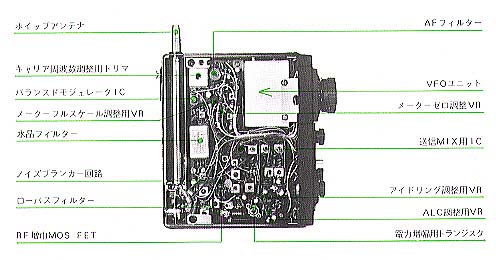

 精密な内部機構

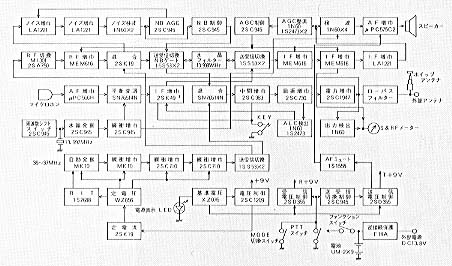

ブロックダイヤグラム
規 格 一般仕様
ＦＥＴ ９ ＩＣ ７ ダイオード ３７ 周波数範囲 ５０ＭＨｚ〜５１ＭＨｚ 周波数安定度 ２５℃一定スイッチＯＮ５分後より±２００Ｈｚ／ｈ以内 電波型式 ＳＳＢ（Ａ３Ｊ）、ＣＷ（Ａ１） 空中線インピーダンス ５０Ω 電源電圧 ＤＣ１３．８Ｖ（±１５％） 接地極性 マイナス接地 消費電流 送信 Ａ３Ｊ時（ＰＥＰ３Ｗ） 約５５０ｍＡ Ａ１時 約７００ｍＡ 受信 最大出力時 約２５０ｍＡ 無信号時（ダイヤル照明時）約１２０ｍＡ 無信号時 約８０ｍＡ 外形寸法 １８３ｍｍ（高さ）×６１ｍｍ（巾）×１６２ｍｍ（奥行） 重 量 約２．１ｋｇ（電池を含む） 送信部
電波型式 Ａ３Ｊ（ＵＳＢ）Ａ１ 送信出力 Ａ３Ｊ ３Ｗ（ＰＥＰ） Ａ１ ３Ｗ 搬送波抑圧比 ４０ｄＢ以上（Ａ３Ｊのみ） 不要側波帯抑圧比 ４０ｄＢ以上（Ａ３Ｊのみ） 不要幅射度 −６０ｄＢ以下 変調方式 平衡変調 ＳＳＢ生方式 フィルター方式 マイクロホン ６００Ω インピーダンス 受信部
電波方式 Ａ３Ｊ（ＵＳＢ）Ａ１ 受信方式 シングルスーパーヘテロダイン 中間周波数 １３．９９８５ＭＨｚ 受信感度 −０．５μＶ（Ｓ＋Ｎ）／Ｎ １０ｄＢ以上 スプリアス感度 −６０ｄＢ以下 選択度 ±ｌ．２ＫＨｚ以上／−６ｄＢ ±２．４ＫＨｚ以下／−６０ｄＢ 低周波出力 １Ｗ以上（８ｎ負荷１０％歪率） 出力インピーダンス ８Ω
免許申請について
うに記入してださい。 （１）ＩＣ−５０２で免許を申請するとき 工事設計書
保証願 （２）ＩＣ−５０２とｌＣ−５０Ｌを組合わせて免許を申請するとき。 工事設計書
保証願
| |||||||||||||||||||||||||||||||
※：本文中のＪＡＲＬ登録番号は有効期限切れにより使えません。
本文は、当時のカタログの内容を忠実に再現したもので現在の状
況とは異なります。ＩＣ−５０２を申請の場合は自作機扱いでの
保証認定申請が必要です。送信系統図の添付も必要です。
