FREQUENCEMETRE PREPOSITIONABLE 500MHZ
POUR TRANSCEIVER HF et VHF
Référence F1BBU027
voir le schéma et la notice de montage
Caractéristiques
Fonctionnement jusqu'à 500mhz minimum, résolution 100hertz, 10 hertz en dessous de 50mhz
Prépositionnable par programmation du PIC 16F84 dont il est équipé, afficheur LCD 1 ligne de 16 caractères.
Affiche 16 caractères au choix pendant 2 secondes lors de la mise en marche exemple F1BBU 2003
Description du schéma
Un MC 12080 Motorola diviseur 1ghz programmable par 10, 20, 40, 80 est utilisé ici pour diviser par 10 le signal à mesurer et permet un fonctionnement jusqu'à plus de 500mhz. La résolution est de 100Hz
Si le signal à mesurer se limite à 50mhz ont peu ignorer ce circuit et entrer directement sur C8 avec dans ce cas une résolution de 10Hz.
Le 74HCT00 est utilisé comme porte de comptage et s'ouvre pendant 100ms par une commande en provenance du PIC. Le 74HCT393 divise le signal avant sont entrée dans le microcontrôleur.

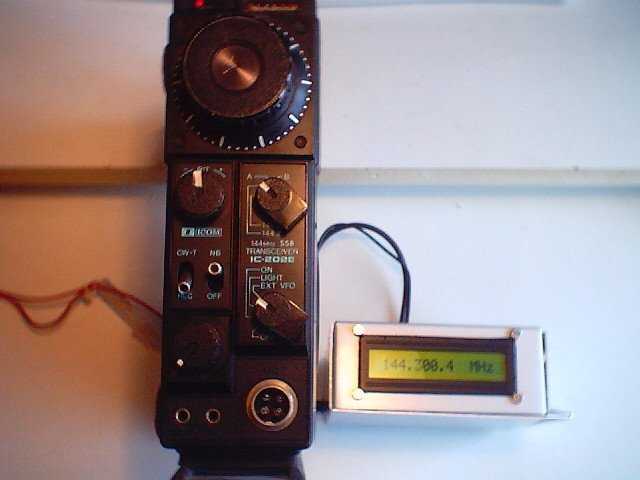

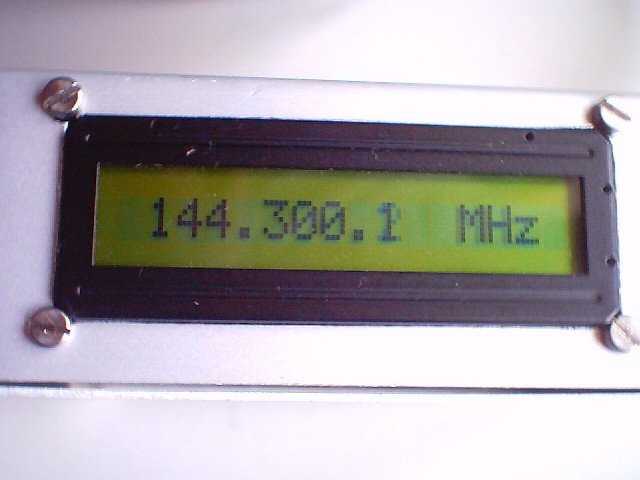

Montage dans l'IC202
IC202 et IC202E raccorder la liaison coaxiale avec le point J3
IC202S raccorder la liaison coaxiale avec le point J7
ci dessus vue intérieure du fréquencemetre RACCORDER DIRECTEMENT LE COAX SANS LA CAPA DE 4.7PF
ci dessus sortie oscillateur local IC202
ci dessus point d'alimentation 12 volt
PHOTOS F1AFZ
Montage dans le transceiver BLU F1BBU
Relier la sortie du VXO avec le fréquencemètre par l'intermédiaire d'un câble coaxial le fréquencemètre à l'intérieur du transceiver devra être totalement blindé. Utiliser un boîtier métallique englobant la platine et l'afficheur pour éviter toute interférence avec le récepteur.
La platine sera montée au dos de l'afficheur, 4 tiges filetées maintiendront l'ensemble boîtier platine contre la face avant de l'appareil. Un by pass sera utilisé pour découpler correctement l'alimentation.
Utiliser un boîtier Schubert avec un seul capot
Faire une liaison la plus courte possible.
Vous devez pouvoir monter ce fréquencemètre dans tous récepteur et transceiver jusqu'au moins 500Mhz
