Jeg har i en del år bygget amatørstrømforsyninger, og jeg kan selvfølgelig ikke bruge dem alle selv. Nu kan det jo tit være vanskeligt, at forklare hvordan sådanne ser ud, over radio eller telefon, derfor har jeg lavet et tillæg til min hjemmeside, med nogle fotos.

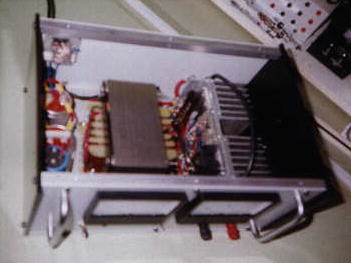

Billederne viser en 50 Amp. kontinuerlig og 50 Amp. max 0,5 time strømforsyning.

Strømforsyningerne har termostatstyrede blæsere, overspændingssikring 16 V, kortslutningssikring og sikret mod HF-indstråling. Langsom opstart (sparer trafo, ensretterbroer og el-lytter under opstart) AMP-og Voltmeter, belyste.

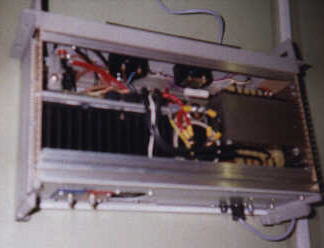

Disse billeder er også en 55- 60 AMP. strømforsyning.

Der er ikke anvendt tradiotionelle transistorer, men POWERBLOCKS, eks. TOSCIBA MG200N1US1 som kan klare ca. 100 Amp.Diodebroen er 2x72 Amp. SIEMENS MODULER DIODUL FZ0055.
Dette er kun muligt, da de kommer fra en ophørt fabriksproduktion, disse POWERBLOCKS koster ellers ca. KR. 3000,-

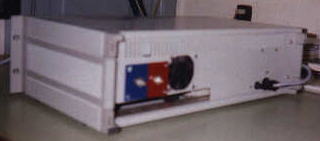

Øverste suppley set bagfra. Samme som ovenfor.

Der er ingen køleplader på bagsiden af kabinetterne, det er altsammen monteret indvendigt. På bagsiden sidder følgende: evt. blæser, strømudtagsbolte, netledning, sikringsholder og jordskrue. På forsiden Volt- og Amp.metre med lys, 2-polet afbryder, kontrollampe og 30 Amp. strømudtag. Kabelføringen er meget overdimensioneret, til alle 50 Amp. kabler, anvendes 10 kvadrat. Det giver kun et spændingsfald på 0,01 Volt, ved fuld belastning.

Billederne er fra en 30 Amp. kontinuerlig strømforsyning.

Man kan sikkert købe kommercielle strømforsyninger billigere en dem jeg fremstiller MEN??
Jeg fremstiller dem også efter specielle ønsker, som feks. Strømforsyningen på gulvet og betjeningspanelet på bordet, se mit eget schack.

Send mig en E-mail, eller ring, hvis noget af dette måske har din interesse. tlf. 75.64.69.74
