Balun til - 9 bånds dipol antenne |
Min antennemast er fremstillet af udlig-
geren fra en væltet byggekran, og som i kan se har jeg både TV-antenner, VHF-
antenner og HF-antenner siddende i samme mast, og fra dette concept var det så nødvendigt at lave det filter som jeg kan skyde ind når YL skal se TV samtidig med at jeg skal 'lege'.
Så finder jeg mig i at Filteret har et smallere område end antennen når de 50 ohm skal overholdes. |
|
 |
Har du spørgsmål
er du velkommen
til at sende et ----
 [email protected]
 |
 |

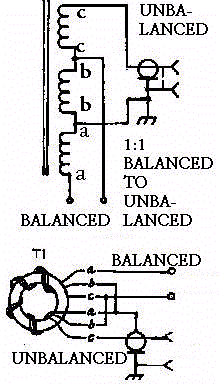

Balun'en er viklet efter opgivelserne i ARRL håndbogen 'balanceret til uba-
lanceret 1:1, den består af 15 vindinger bifillart viklet, og dækker 1,5-30 MHz.
Jeg har brugt 3 lakisolerede kobber-
tråde på 55 cm. 1,8 m/m - fra en gam-
mel transformator og mærket hver tråd i enderne med et, to, tre hak så jeg bagefter nemt kan se hvilke tråde der skal samles.
Antennetrådene samles så med et an-
tenneæg og balun'en forbindes.
Det hele puttes i en vandtæt æske hvor der i den side der vender nedad skrues en sokkel til PL259 fast som coaxkab-
let forbindes til.
Når æsken er færdig skal der bores et 3 m/m hul i bunden af den som skal forhindre at der kan opsamles kon-
densvand i æsken. |
