O Z  1 M N
M a r t i n    N i e l s e n   T r o m b o r g

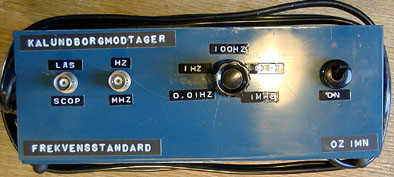

Foråret 2001 banker på døren og det bliver ikke til så meget mere på eksperimentariet fremover, men siden sidst er kalundborgmodtageren blevet færdig og er i kasse som det ses nedenfor:
Modtageren har fået sin egen strømforsyning, antennestik og BNC stik så den kan tilsluttes tællerne og eventuelt oscilloscopet som kontrol af låsning.
   Computer Switch mode operation.

Efter et par Vilsund auktioner blev OZ1GP og undertegnede bl. andre ejere af en samling gamle strømforsyninger fra computere. Der er siden først og fremmest af 1GP lavet en del forsøg med ombygning til 13 V forsyninger til amatørformål. 12V delen kunne hæves i spænding, men kunne så ikke levere en tilfredstillende strøm, så i stedet blev flere forsyningers 5V sænket og lagt i serie og det virkede. For en tid siden kom Georg så med den ide at ombygge en enkelt forsyning, så de to oprindelige 5V dioder blev suppleret med to nye dioder til en brokonstruktion.Ved manipulation af 5V reguleringen, udskiftning af et par elektrolytkondensatorer, tilføjelse af ringkernedrossel fra en anden forsyning, en ekstra køleplade til dioderne, og lidt ledningsarbejde fik jeg en rimeligt stabil  (0.5V spændingsfald ved en belastning på 10A)  strømforsyning til drift af 2m og 23 cm stationerne her på min QTH.

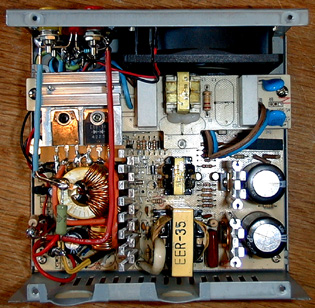

Den ombyggede switch-mode forsyning.
Øverst til venstre er det gamle 230 V udtag erstattet af en glasfiberplade med 4 bananbøsninger, så der er praktisk adgang til at tilslutte 2 stk 13 V apparater, og en kraftig lysdiode. 115/230 V omskifteren nedenunder er bibeholdt og forbundet som netafbryder. Bag stikkene ses den nye køleplade med de 2 nye dioder til brokonstruktionen. Og bag dem ses den nye ringkernedrossel til -13 V siden. Forbindelserne til og fra den nye brohalvdel er udført med 1,5 mm installationsledning. Den gamle blæsertilslutning er afmonteret og blæseren kører nu over den nye 13V bro med en ny regulatorkobling. For at tage "spidsen" af den nye negative side af broen har denne fået en bleeder på 68 ohm. Spændingsreguleringen foretages ellers som før af 494'er chip'en. Hvis kølepladen til den oprindelige del af broen er lille bør den skiftes. - Bedre spæn- dingsstabilitet (0.05v) kan opnås ved at sætte en 6V2 zener under 494'erens stelben(nr 7)og afkoble med fx 10nF og 10uF.- Entusiaster kan med et par zener- dioder og en transistor lave en reference, der kigger over+13/-13V broen og meddeler sig til ben 1 på 494'eren. Det er endnu ikke prøvet her.
13 Volt og 10-12 Amp
9 X 15 X 14 cm
Let,lille og billig, men stærk
