5 BANDS ATV ANTENNE




Klik Hierboven op de foto voor beschrijving van deze antenne

Deze antenne is kompleet zelfbouw en is gemaakt van een oude Parabool die voor 440 Mhz gediend heeft, dus er waren enkel de aluminium buizen deze parabool is dan met een gaasdraad belegd geweest met mazen van 5 mm zodoende ook voor hoogere frequentie's te kunnen dienen en dan heb ik een antennefeed ontworpen die voor 2m,70cm,13cm,23cm,3cm dienst kan doen.
De 3 cm feed is waterleidingsbuis van 22 mm doormeter rond deze feed voor 3 cm is dan de 2 elements quad voor 13 cm gebouwd ,rond de quad voor 13cm is quad voor 23cm gebouwd en rond de quad voor 23 de quad voor 70cm en daar rond nog de quad voor 2 meter, echter voor 2 meter is de reflector niet meer groot genoeg daar om is hij uitgerust met een 3 elements quad waarvan de dipool in het brandpunt zit zoals alle andere quad's maar dan met 2 directoren er voor teneinde toch nog een 6.5 DB winst te kunnen geven op 2 meter
De diameter van de parabool is 1.85 meter en weegt zo ongeveer 45 kilogram en staat op 27 meter hoogte, geeft op 3cm evenveel winst als een 1.2 meter parabool zonder gaasdraad ecter de windlast is beter dan een volle parabool van 80 cm diameter

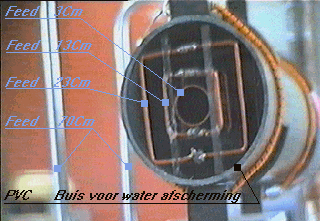

  Zoals je kan zien op de foto is de feed voor 3cm ( de koperenbuis van 22 mm ),13cm,23cm in een plastiekbuis gemonteerd om alles te kunnen beschermen tegen het water de quad voor 70cm en voor 2 meter staan rond die buis gemonteerd om dus ook van het zelfde brandpunt te kunnen genieten
Klik op de foto en dan op je rechtermuisknop om deze weg te saven op je harde schijf.
De file is wel 51 kb lang .


BigWheel Antenne Voor 23 cm en 13 cm

Zoals je kan zien op de foto is de antenne voor 13cm ,23cm Zeer simpel van opbouw.
Klik op de foto en dan op je rechtermuisknop om naar de beschrijving te gaan.
