Bij het bekijken van een videosignaal is het
soms moeilijk zich een beeld te vormen van wat men moet zien van een
videosignaal gemeten met een oscilloscoop.
Dank zij de hulp van Richard, ON1CMG die de foto's leverde kunnen we ons een beeld vormen van wat we moeten zien.
Het testbeeld ziet er als volgt uit.
Een kleurbalk te beginnen links met wit tot rechts zwart.
Dus 8 kleuren op een scherm, deze acht stappen kunnen we ook terug vinden op het beeld van de oscilloscoop.
Hierboven zien we één lijn afgebeeld, zijnde 64 µs.
De
eerste band is de burst, dit is een synchronisatie signaal om de lokale
oscillator van 4.433618 MHz in fase te laten lopen met de zender oscillator.
De eerste band na de stap is de witte balk en zo verder tot zwart, vlak voor de lijn synchropuls.
Deze manier van videosignaal te bekijken is de meest eenvoudige leesbare.

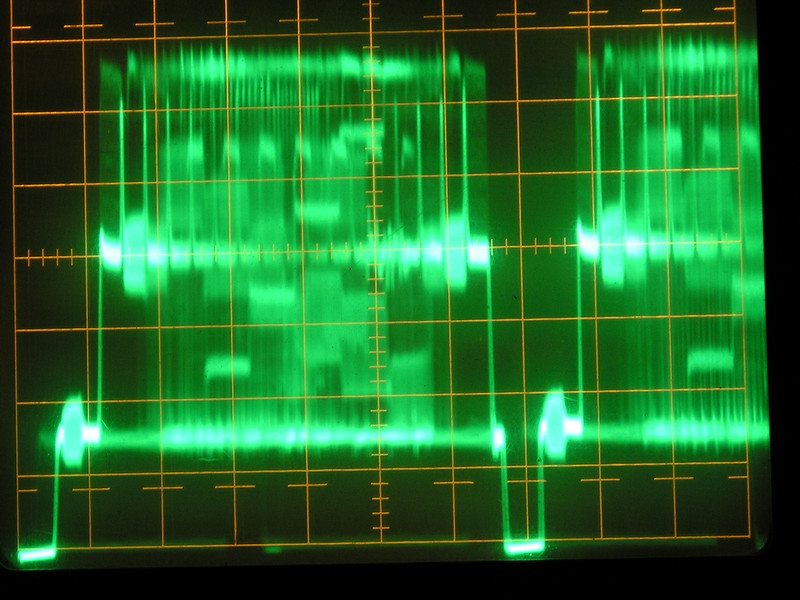

Het testbeeld signaal afkomstig van de ATV repeater te Hertsberge ziet er als volgt uit:
Met
andere woorden, een zeer complex signaal waarop met de scoop relatief
weinig te analyseren is behalve amplitude en frequentie.
