BALUN 1:1 PRE AUTOMATICKÝ ANTÉNNY TUNER T1 ELECRAFT

A SOTA ANTÉNA 2 x 10m NA RYBÁRSKOM PRÚTE

Balun 1:1


Pri vysielaní na portable, hlavne na horách v rámci SOTA programu som si vyrobil jednoduchú anténu z 2x10m tenkého lanka ktorej ramená sú vyzdvihnuté pomocou starého laminátového rybárského prútu do výšky 4m a potom konce antény upevním o čo sa dá, prinajhoršom šikmo k zemi a priviažem o trs trávy. Prút je dlhý 4.5m a v prvej tretine od zeme je zakotvený tromi šnúrkami. Na vrchole rybárskeho prútu sú priviazané dve šnúrky 40cm dlhé, na koncoch s háčikmi kade zavesím ramená antény. Nad pätou prútu, cca 50cm nad zemou mám pripevnený automatický anténny tuner T1 od Elecraftu. Anténa 2x10m je ukončená priamo BNC konektorom ktorý pripojím priamo do tuneru T1. Takže anténne vodiče idú od tunera T1 via BNC konektor šikmo hore popri prúte do háčikov a potom podľa možnosti horizontálne alebo šikmo k zemi. Podľa schémy zapojenia tunera T1 vidno že výstup je nesymetrický tak som sa rozhodol vylepšiť anténu ktorá je symetrická doma urobeným balunom 1:1 - bez prevodu impedancie. Na balun som použil toroid AMIDON FT50-43 na ktorý som navinul 5 závitov lepeného trojvodiča, takže trifilárne. Indukčnosť jedného vinutia je 8mikrohenry a keďže pracujú vždy dve vinutia tak balun bude pracovať aj v pásme 1.8MHz lebo je splnená podmienka minimálnej indukčnosti 13mikrohenry a s prehľadom v pásme 3.5MHz kde je potrebných minimálne 10mikrohenry.

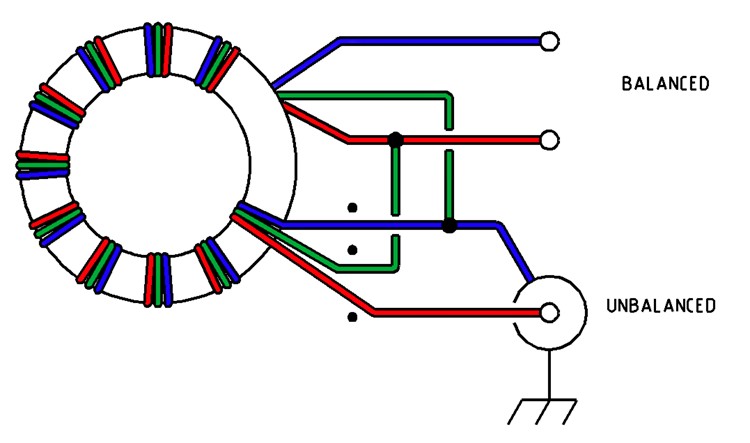

Schéma navinutia a zapojenia balunu:

zapojenie balunu

zapojenie balunu

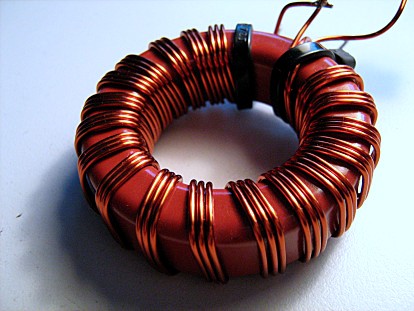

navinutie balunu

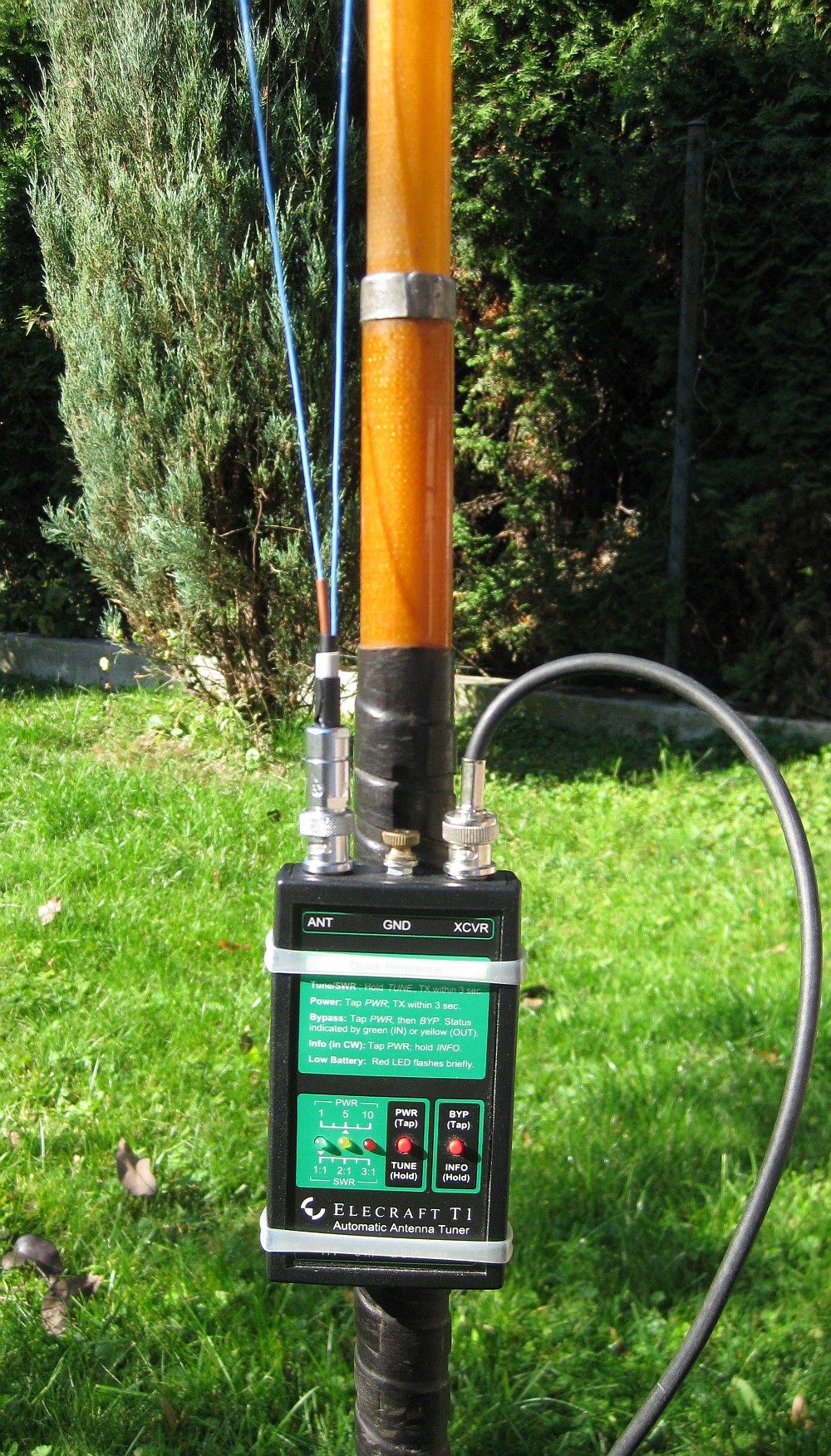

   Takto je zapojená anténa do anténneho tunera T1 priamo bez balunu:

T1 a antena

   a takto s balunom:

T1 via balun a antena

Hotový balun som otestoval tak že som postavil anténu v práci v záhrade a zavolal som CQ najprv bez pripojeného balunu a potom som zmenil QRG o pár kHz, pripojil balun a zavolal CQ znovu. Potom som sa bežal pozrieť na net ako ma skimmery počuli. Výsledky ma prekvapili, v pásmach 7, 10.1 a 14MHz bola anténa s balunom slabšia ale v pásme 18MHz to bolo už vyrovnané a v pásme 21MHz balun dával na skimmeroch lepšie výsledky o 3 až 10dB!! Ale najviac zaujímavé bolo moje zistenie že keď medzi T1 a anténu vložím balun tak dokážem vyladiť anténu aj v pásme 3.5MHz čo bez balunu absolútne nešlo. ČSV bolo 1:2 čo je už vcelku vyhovujúce. Na vyladenie antény v pásme 80m som vyrobil L-článok s meniteľnou indukčnosťou a bez balunu bola potrebná na vyladenie antény pre ČSV 1:1 indukčnosť okolo 25mikrohenry a s balunom stačilo okolo 15mikrohenry. S týmto tunerom som samozrejme vyladil anténu na všetkých pásmach:


L-tuner OM3CUG

Tento L-článok popíšem v samostatnom článku keď čas trochu dovolí.

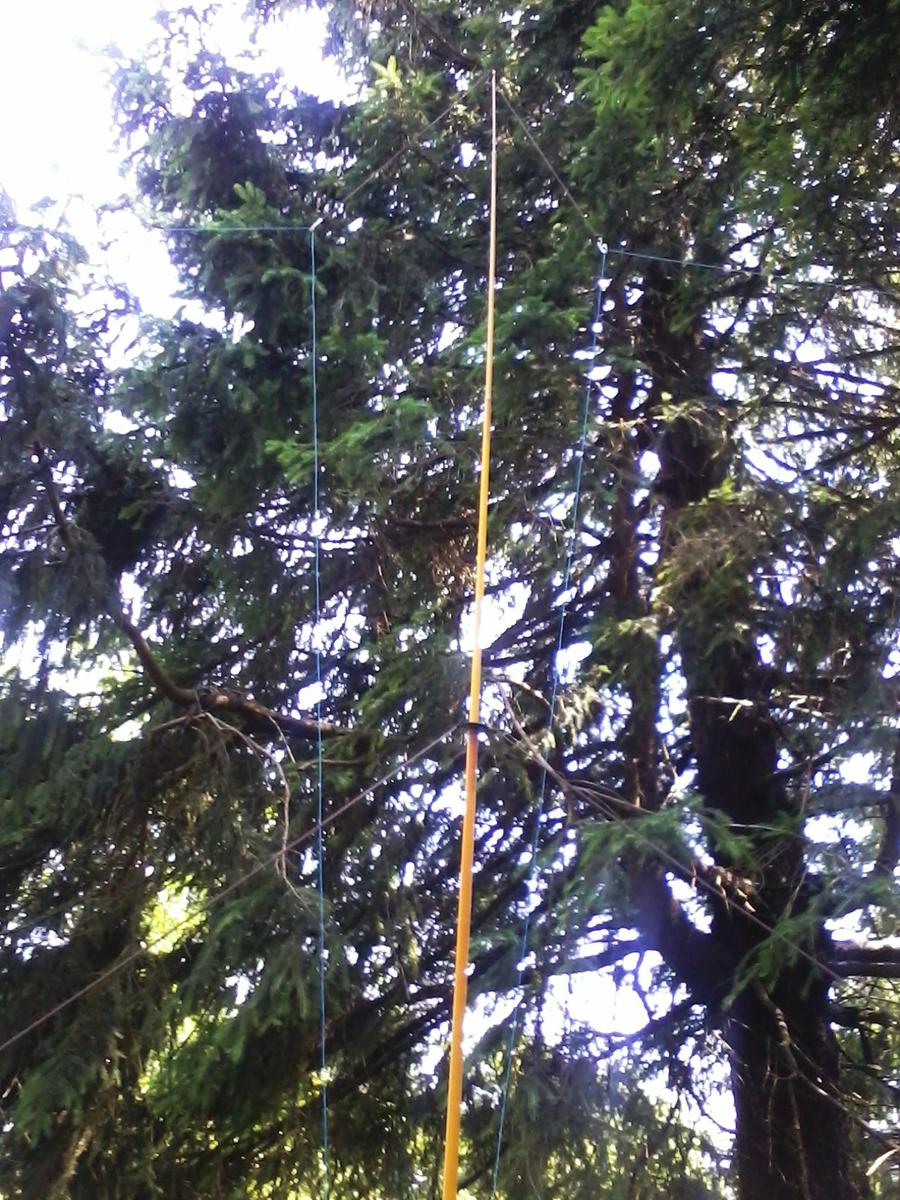

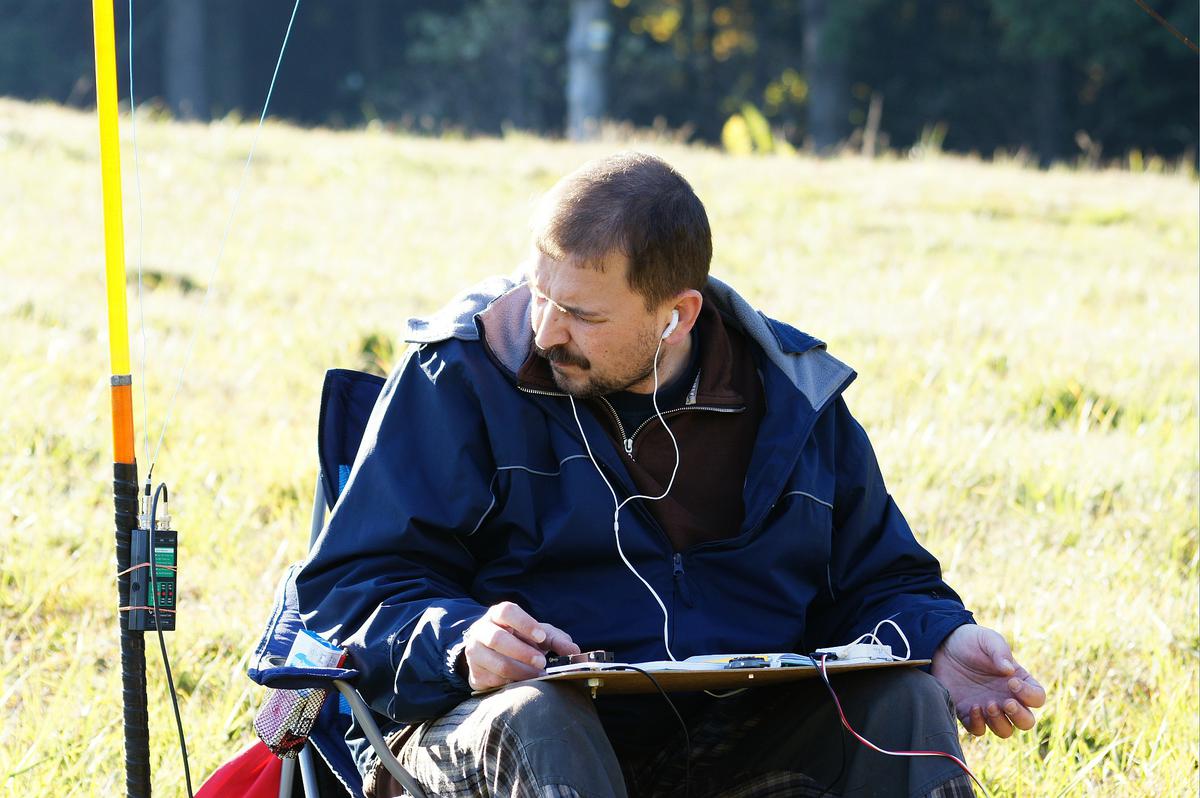

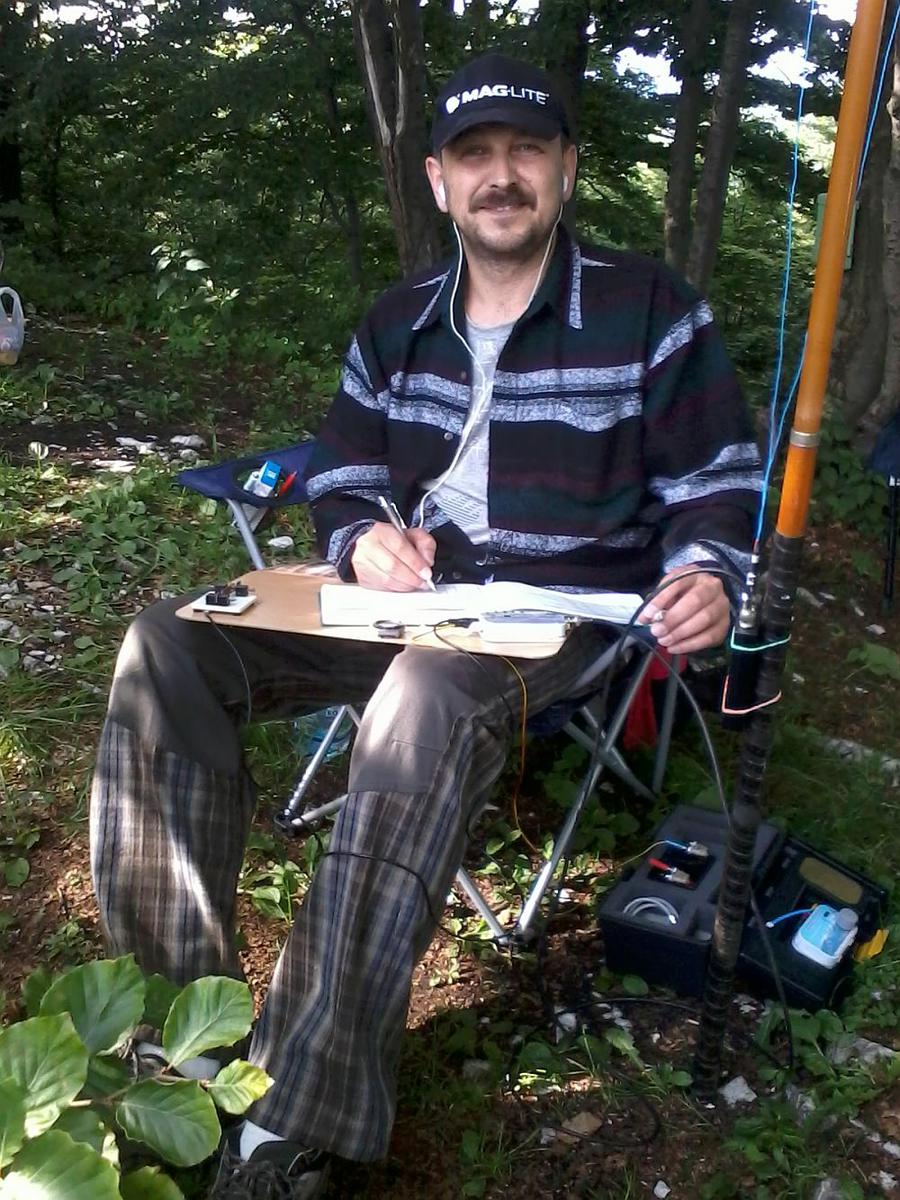

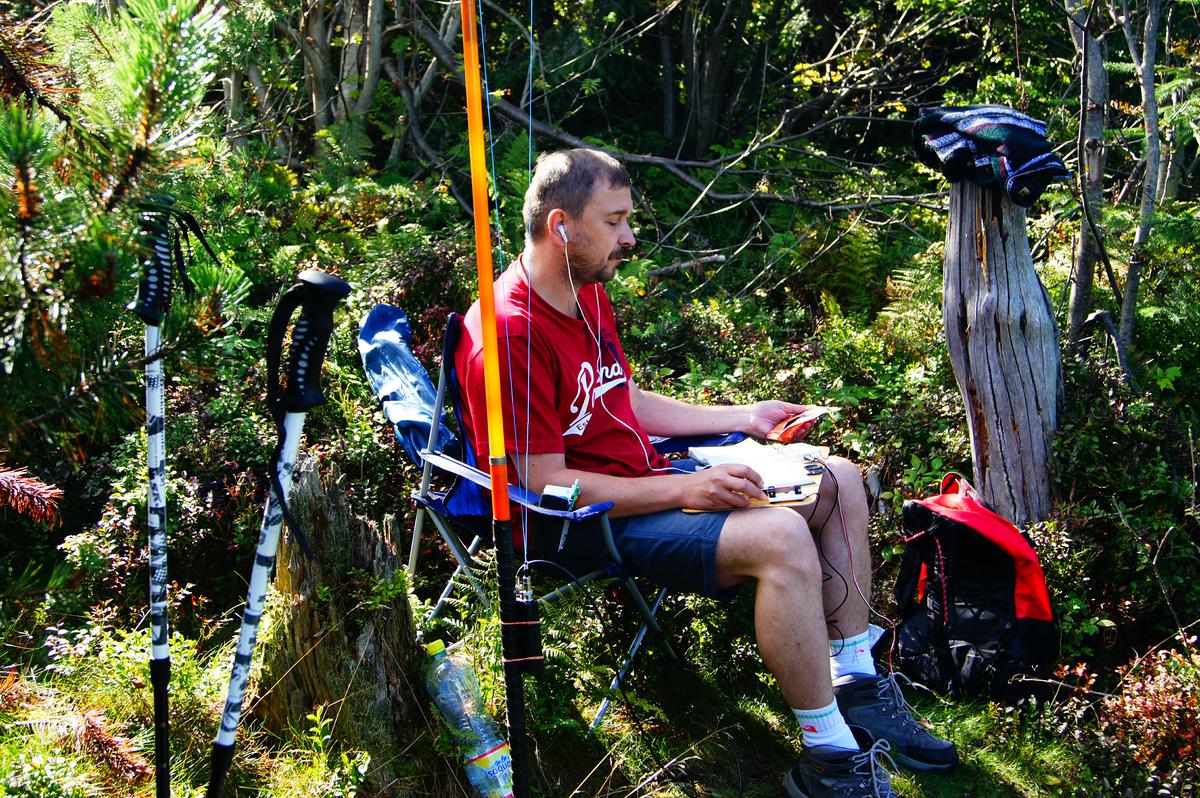

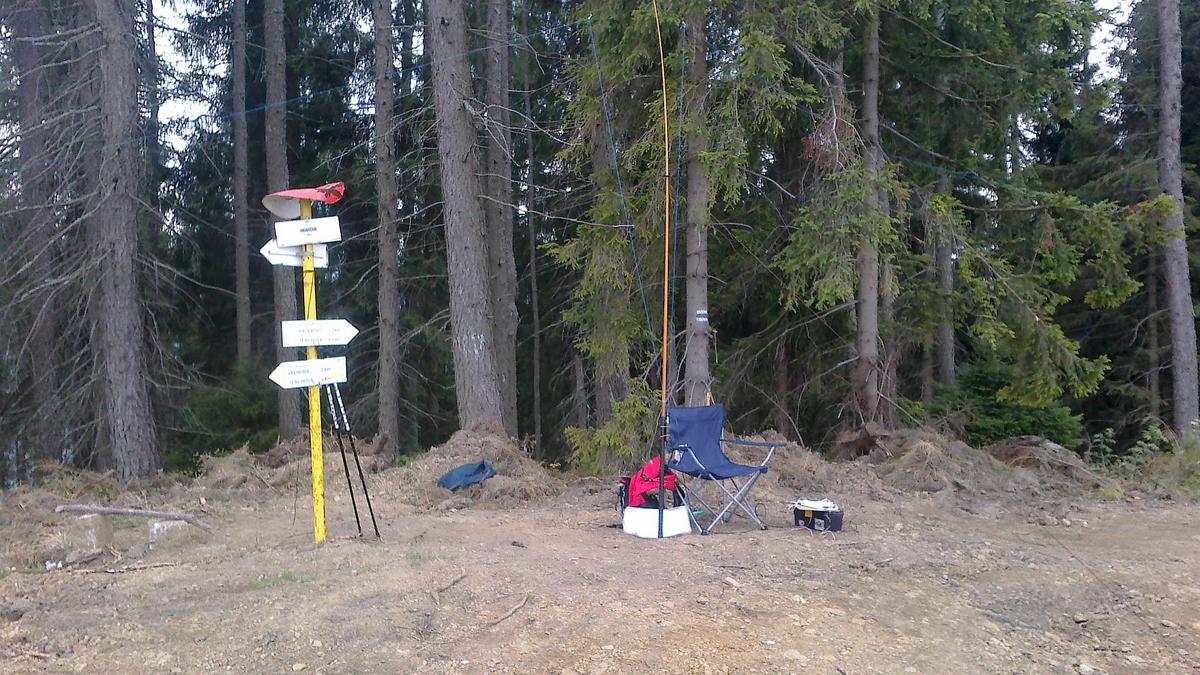

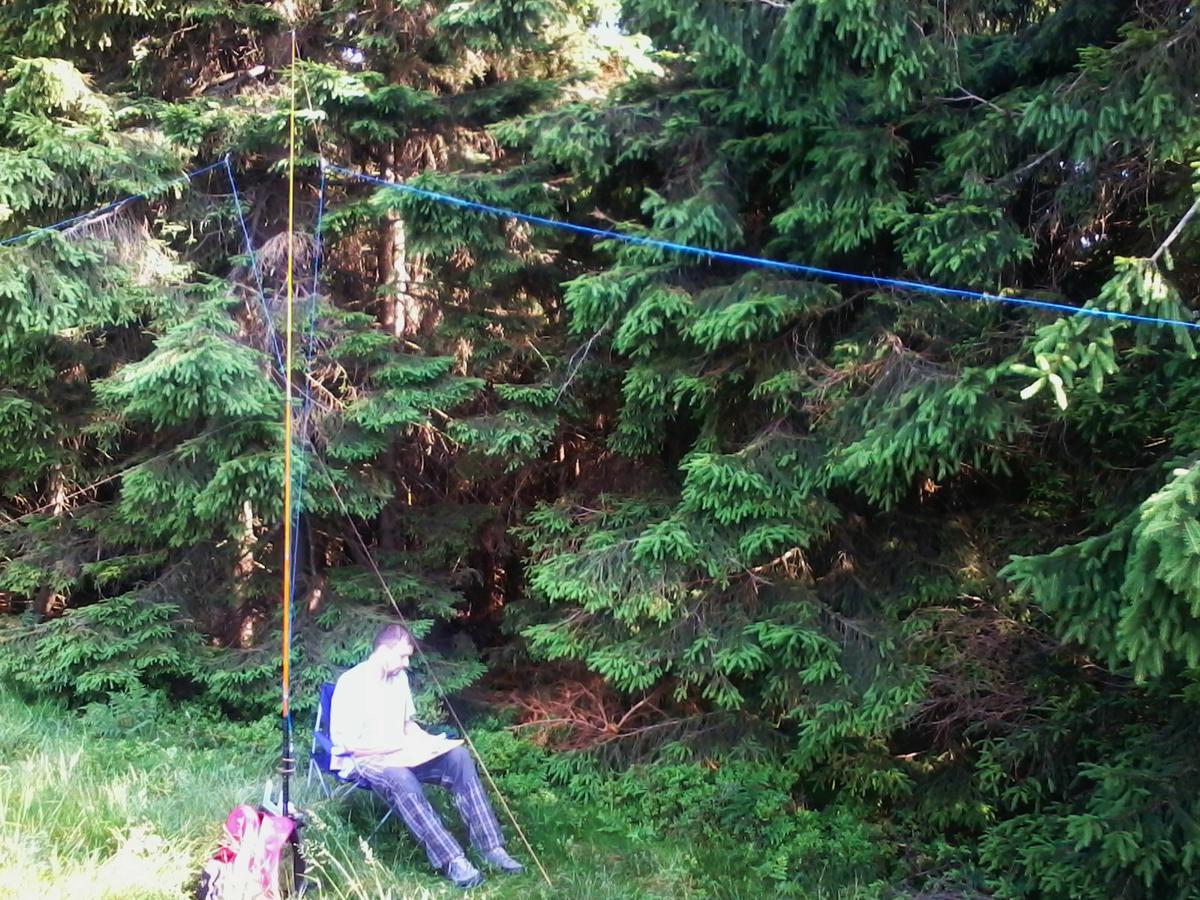

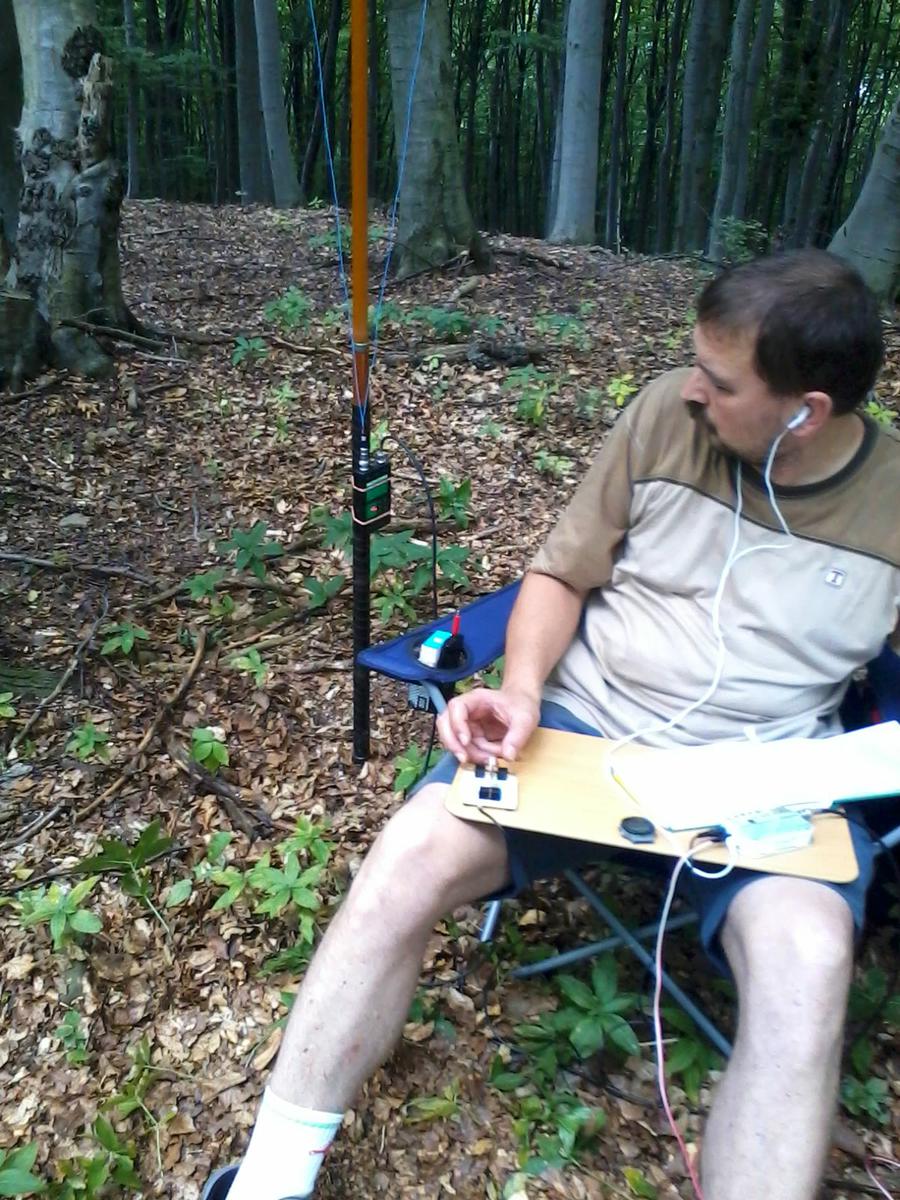

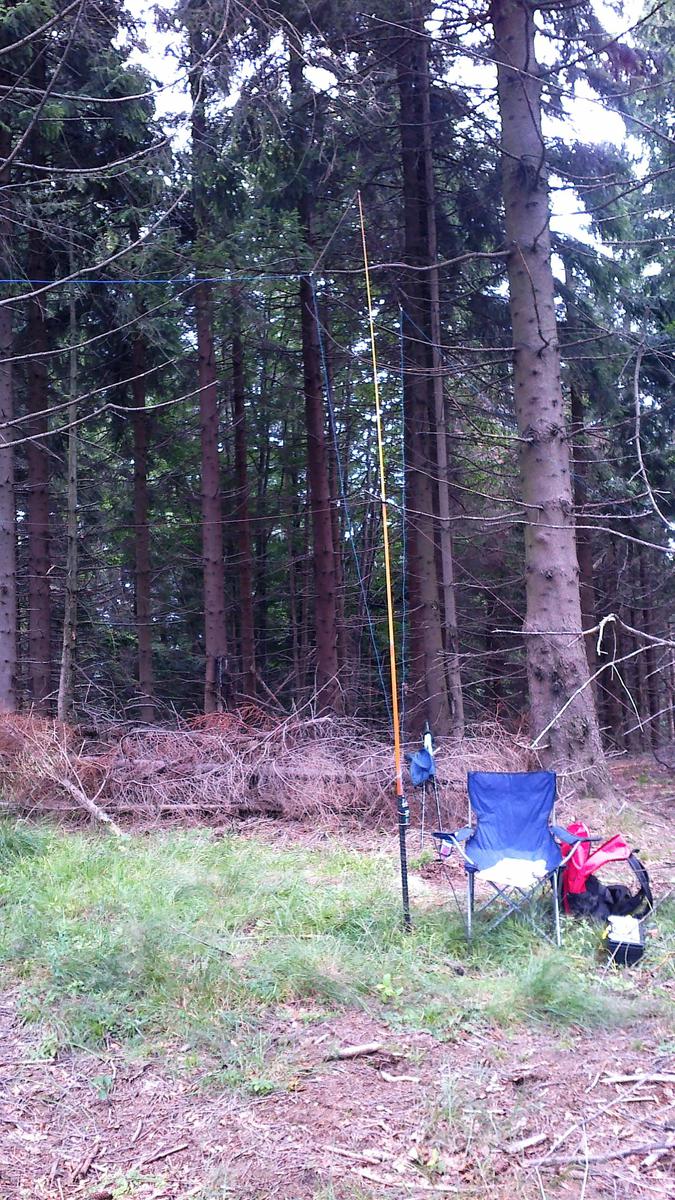

Na záver pár fotografií popisovanej antény pri SOTA aktiváciách:


Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

Sota OM3CUG

VY 73 a dopočutia na SOTE! Igor OM3CUG
