V současné době používáme anténní soustavu pro hlavní pracoviště 4 x 9 elementů ZZ YAGI. ZZ YAGI 9 byla vyvinuta Rudim, OK2ZZ.
Prvky jsou uchyceny izolovaně nad ráhnem z jeklu 15 x 15 x 1,8, ve vzdálenosti 4 mm, použil jsem standardní anténní příchytky na 6mm prvek a na 4,5 mm prvek je navlečena smršťovací bužírka. Anténa je napájena přímo kabelem 50ohm s 1/4 vlnou smyčkou, jak je zřejmé z fotografíí.
Základní parametry ZZ YAGI 9:
Impedance | 50 Ohm |
SWR | 1:1 |
Gain | 13,14 dBi |
F/B | 23,66 dB |
Soustava čtyřech 9el ZZ YAGI :
Vzdálenost antén mezi sebou je 3 metry. Sdružování je provedeno z 50 Ohm kabelů, dvojice antén nad sebou jsou sdruženy netransformujícími úseky lambda1/2*k (*n) a dvojice mezi sebou jsou spojeny délkami kabelů lambda3/4*k.

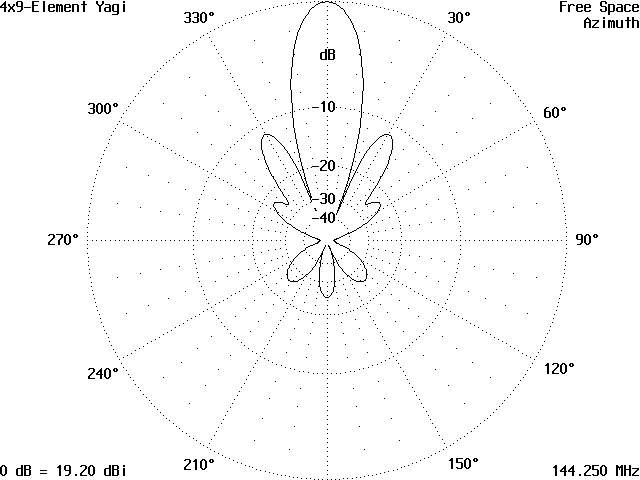

Vyzařovací diagram sestavy 4 x 9el ZZ YAGI
Základní parametry ZZ YAGI 9:
Impedance | 50 Ohm |
SWR | 1:1 |
Gain | 19,21 dBi |
F/B | 24,54 dB |
