Při stavbě anténního posilovače na 145 MHz jsem potřeboval z něčeho napájet
předzesilovač u antény. Pravda - mohl jsem sáhnout po 7812, ale do nejbližší

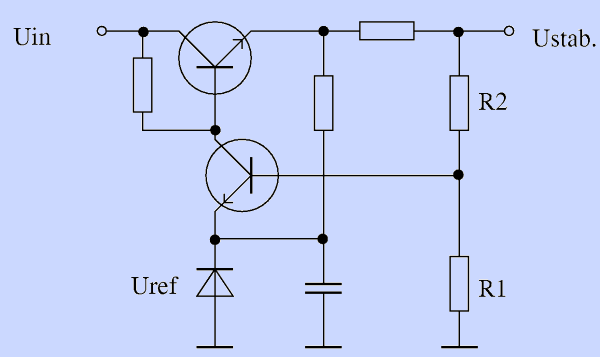

prodejny je to 50 kilometrů a tohle zapojení funguje stejně dobře. Tranzistory
jsem použil šuplíkové KD135 a KC509, zenerovu diodu 5 V. Ztrátový výkon ve
stabilizatoru je v mém případě asi 3 watty. Odpor na výstupu stabilizátoru
(v emitoru výkonového tranzistoru) je asi 2.2 ohmů, takže většina tepla se
vyvíjí v tranzistoru, který je možné dobře uchladit.
|
