PA 145 MHz

Návod jsem sebral bůhví z čeho. Kdysi jsem od kohosi opsal návod z nějakého německého časopisu a dlouhou dobu se to válelo u mě na disku.

Poznámky ke stavbě:

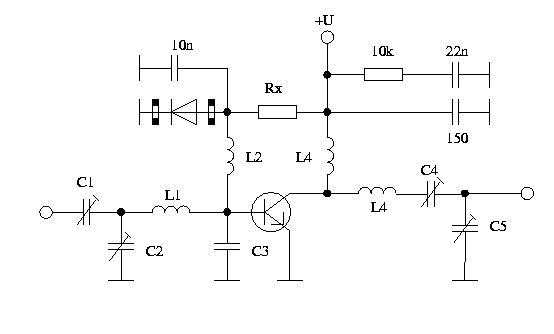

Odpor Rx nastavte tak, aby tranzistorem tekl klidový proud bez buzení asi 1/10 maximálního proudu při plném vybuzení s bází uzemněnou přes cívku L2. Pro použití koncového stupně pouze pro FM nebo CW není nutné nastavovat pracovní bod tranzistoru, ale je možné nechat konec cívky L2 uzemněný.
Na vývodech diody jsou navlečena maličká feritová toroidní jádra. Dioda je tepelně spojena s tranzistorem (položená na tranzistor a zamáznutá kapkou silikonové vazeliny).
Při oživování připojte k výstupu umělou zátěž 50 ohmů přes PSV metr. Kapacitami C4 a C5 nastavte maximální výstupní výkon při co nejnižším odraženém výkonu. Potom připojte PSV mezi vysílač a koncový stupeň a totéž nastavení zopakujte s kapacitami C1 a C2.
Za koncový stupeň je potřeba vložit dolní propust. Pro výpočet filtrů jsem kdysi dávno napsal v jazyce C malý program. Při realizaci konkrétního filtru nezapomeňte na kapacitu plošných spojů.
Hodnoty pro dolní propust ve tvaru PI: 25pF, 75nH, 43pF, 75nH, 25pF. Uvedená dolní propust má teoretický útlum v propustné části 0.1 dB, začíná fungovat od 146 MHz, druhá harmonická (292 MHz) je potlačena o 50 dB. Je navržena pro impedanci 50 ohmu.

Tranzistor U_CE
[V] P_out
[W] P_in
[W] G
[dB] C1
[pF] C2
[pF] C3
[pF] C4
[pF] C5
[pF] L1
L2
L3
L4

Počet závitů / vnitřní průměr / drát

KT904 28 6 1 8 4-30 4-30 4-30 4-30 3/8/1 5 uH 5 uH 4/8/1

KT907 28 11 3.5 6 6-30 6-30 6-30 6-30 1/10/1 5 uH 15/4/1 3/12/1.5

KT909A 28 20 10 8 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT909b 28 40 20 7 10-40 10-60 2x47 10-40 10-40 1/10/0.6 6/4/0.5 2/10.5/1.5 3/8/1.5

KT909B 28 15 10 7 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT909G 28 30 20 6 10-40 10-60 2x47 10-40 10-40 1/10/0.6 6/4/0.5 2/10.5/1.5 3/8/1.5

KT920A 13 2 0.3 9 4-20 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT920b 13 5 0.8 9 4-20 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT920B 13 20 6.5 6 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7/1.5 4.5/7.5/1.5

KT920G 13 15 5 6 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT922A 28 5 0.5 12 4-20 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT922b 28 20 3.6 6 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT922B 28 40 10 7 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT922G 28 17 3.6 7 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT922D 28 35 10 6 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT925A 13 2 0.3 11 4-20 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT925b 13 5 1 9 4-20 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT925B 13 20 6.6 8 10-44 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT925G 13 15 5 8 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7.5/1.5 4.5/7.5/1.5

KT934A 28 3.5 0.1 15 10-40 6-30 47 10-40 10-40 2/7/0.5 7/5/0.5 2.5/7/1 5/7/1

KT934b 28 13.5 1 11 10-40 10-60 2x33 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7/1.5 4.5/7/1.5

KT934B 28 20 1.5 11 10-40 10-60 2x47 10-40 10-40 0.5/6/1.5 6/4/0.5 2.5/7/1.5 4.5/7/1.5

Tranzistor	U_CE [V]	P_out [W]	P_in [W]	G [dB]	C1 [pF]	C2 [pF]	C3 [pF]	C4 [pF]	C5 [pF]	L1	L2	L3	L4
Počet závitů / vnitřní průměr / drát
KT904	28	6	1	8	4-30	4-30		4-30	4-30	3/8/1	5 uH	5 uH	4/8/1
KT907	28	11	3.5	6	6-30	6-30		6-30	6-30	1/10/1	5 uH	15/4/1	3/12/1.5
KT909A	28	20	10	8	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT909b	28	40	20	7	10-40	10-60	2x47	10-40	10-40	1/10/0.6	6/4/0.5	2/10.5/1.5	3/8/1.5
KT909B	28	15	10	7	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT909G	28	30	20	6	10-40	10-60	2x47	10-40	10-40	1/10/0.6	6/4/0.5	2/10.5/1.5	3/8/1.5
KT920A	13	2	0.3	9	4-20	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT920b	13	5	0.8	9	4-20	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT920B	13	20	6.5	6	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7/1.5	4.5/7.5/1.5
KT920G	13	15	5	6	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT922A	28	5	0.5	12	4-20	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT922b	28	20	3.6	6	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT922B	28	40	10	7	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT922G	28	17	3.6	7	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT922D	28	35	10	6	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT925A	13	2	0.3	11	4-20	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT925b	13	5	1	9	4-20	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT925B	13	20	6.6	8	10-44	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT925G	13	15	5	8	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7.5/1.5	4.5/7.5/1.5
KT934A	28	3.5	0.1	15	10-40	6-30	47	10-40	10-40	2/7/0.5	7/5/0.5	2.5/7/1	5/7/1
KT934b	28	13.5	1	11	10-40	10-60	2x33	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7/1.5	4.5/7/1.5
KT934B	28	20	1.5	11	10-40	10-60	2x47	10-40	10-40	0.5/6/1.5	6/4/0.5	2.5/7/1.5	4.5/7/1.5

Parametry tranzistorů
