Krátkovlnný TRX Mini 80
Jedná se o jedno-pásmový krátkovlnný TRX z dílny Láďy OK1DLY, přenostně určený pro 80m, zvlášť vhodný pro mírně pokročilé začátečníky. Celkově se skládá ze tří částí: přijímač, budič a oscilátory, vysílač. Všechny použité součástky jsou z šuplíkových  zásob, nebo se dají velice lehce sehnat. Protože jsem už od doby konstrukce ztratil úplnou dokumentaci, tak se pokusím zapojení trochu popsat. Každopádně pokud by měl nějaké nejasnosti, ať se radeji obrátí rovnou k Láďovi.
V konstrukci  jsou  použité dva  typy feritových jader, české ferity výráběných Prametem Šumperk, které jsou ještě dnes k sehnání třeba na burzách, jakož i dvouotvorová jádra, používané pro symetrizační členy televizí. Já sám jsem jich nedávno objevil hromadu... Desky lze vytvořit nanesením krycí barvy na jednostranou desku a po zaschnutí vyškrabáním do požadovaných cest, které nejsou nikterak kritické.

    1. Přijímač:
  • Je řešen jako superhet s mezifrekvencí na 6Mhz. Signál z antény jde přes přepínací relé, sériový rezonanční obvod, naladěný na mezifrekvenci, na atenuátor. Následující laděné obvody se ladí vždy na nejvyšší efektivní napětí na vstupu T5, čili na největší přijímaný signál. Čtyřkrystalový žebříčkový filtr v mezifrekvenci je osazen standadními krystaly, pro lepší selektivitu doporučuji stejný typ a výrobce. Za product detectorem následuje puze řízený NF zesilovací stupeň s utlumovámín v době vysílání zesilovač s MBA 810 v katalogovém zapojení. Zde by s oživením neměli být žádné problémy, stačí se pouze zkontrolovat přibližně ss napětí na jednotlivých bodech obvodu.
    2. Budič:
  • Sestaven z dvou oscilátorů a odbodu TCA440, sloužícího jako budič SSB. Oscilátor 6Mhz je nutné nastavit na hodnotu 6Mhz, při konečném nastavování se pak ladí na nejlepší srozumitelnost. VFO je proměnný oscilátor, kde je použit ladící prvek vzduchový kondenzátor. Já však doporučuji nahradit pomocí varikapů. Při tomto kroku je lepší se poradit se zkušenějšími HAMy. U samotného ic se nastavuje úroveň modulace P2, v začátcích na polovinu hodnoty, při konečném nastavení desky TXu na maximální výkon 20W, balance na nejmenší hodnotu. Toho lze dosáhnout měřením výstupního VF napětí na pinu 16, při nulovém budícím signálu. T4 s nezapojenou bází slouží jako generátor signálu 1khz. Mikrofon doporučuji standardní elektretovou vložku, je nutné upravit obvod, aby byla napájena alespoň třemi volty. Dynamický mikrofon ale také postačí.
    3. Vysílač:
  • Zde není nutné mnoho dodávat, snad jen je nutné nastavit a zkontrolovat pracovní body tranzistorů T8-T11, přičemž T11 má chladící křidélko. T12 je umístěn na chladiči a je ne něm nastaven klidový proud cca 150mA, pomocí A-metru zapojeného v napájecím napětí +25V. Výstup je zapojen na umělou zátěž 50 až 75Ohm. Zbývá naladit rezonanční obvody a zkontrolovat, zda výkon na zátěži se pohybuje řádově k 20W.

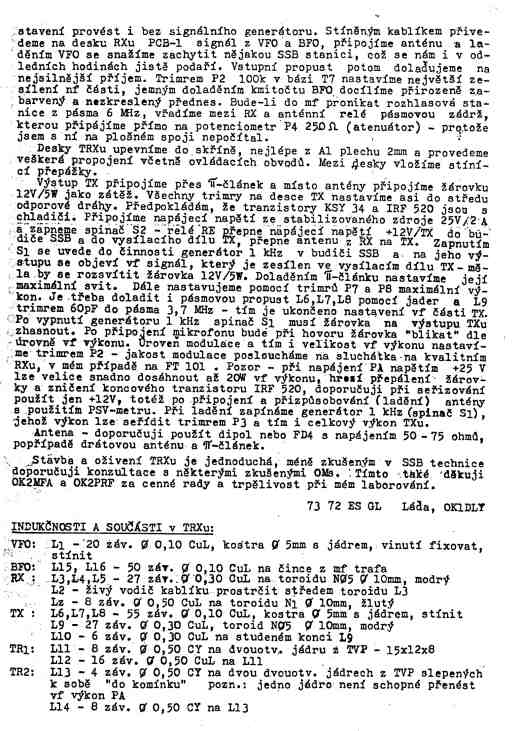

Našel jsem ještě poslední stránku originálního popisu: - stránka
Nezbývá než popřát hodně uspěchů v konstrukci amluvit se za kvalitu obrázků (na 10MB volného místa na serveru bez reklam se toho příliš nevejde :-(((  )
Pokud by měl někdo dotaz tak mailujte bez váhání na [email protected]. Rád poradím a v mezích možností pomůžu. Při kondrétních dotazech a připomínkách se přece jenom obracejte na Láďu OK1DLY.
