Anténa SM7DVH

Tenhle článeček je tak trochu nostalgickou kuriozitkou, popisuje první kolineár, který jsem vyrobil někdy kolem roku 1992. Je na něm i trochu vidět, jak se přeci jen zlepšují zdroje informací.
Podívejte se na následující obrázek:

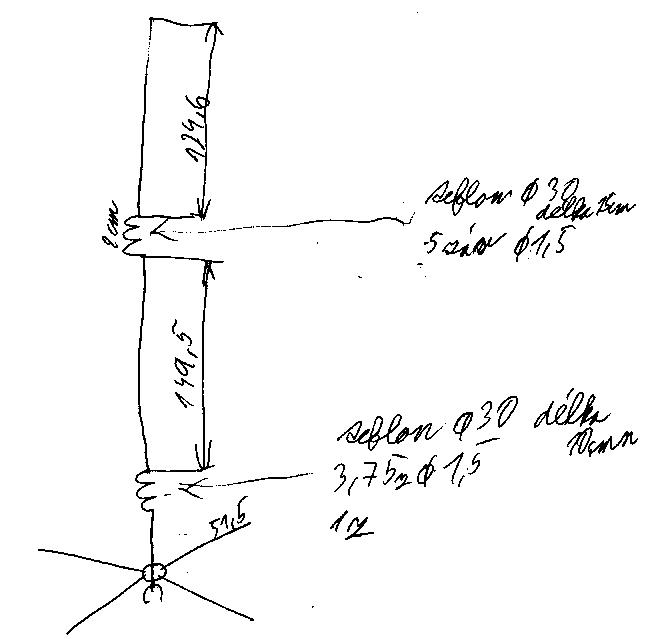

Tak tohle je kuriozita, kterou jsem našel ve svých radioamatérských složkách, takhle jsem nakreslil SM7DVH podle výkladu na převaděči a podle toho jsem jí taky vyrobil.
A takhle vypadá profesionální výkres stejné antény (Antény prakticky, www.ben.cz):

Docela jsem se tehdy trefil, co? A pak že jsou převaděče jen na zbytečné plkání :-)

Teď trochu vážněji k realizaci. Anténu jsem tehdy zhotovil vyloženě primitivně: místo teflonu musela stačit důkladně impregnovaná násada od koštěte, rovné díly byly z vojenských antén, atd. Ale fungovalo to docela dobře... Bohužel fotku vlastní antény již nemám. Zdá se, že tato anténa je docela dobře realizovatelná a pokud někdo potřebuje slušnou všesměrovou anténu pro pásmo 145MHz, může se tento námět hodit. Zisk by měl být cca 4dBd, podle mě to bude reálně trošku méně (tak 3dBd).
