Toroidy a věci kolem

Vliv geometrie vinutí na idukčnost toroidní cívky

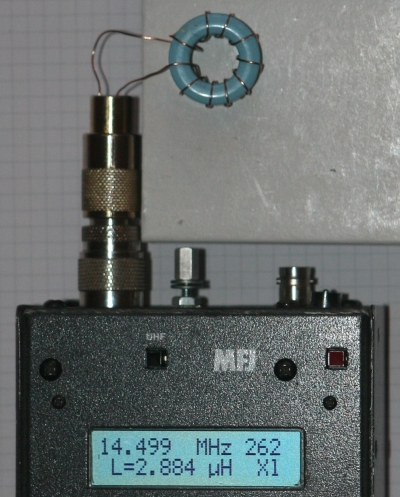

Kdesi jsem si přečetl, že i u toroidu idukčnost silně závisí na na tom, jak je vinutí na toroidu rozloženo. U běžné válcové cívky je to jasné protože ne všechny siločary mag. pole procházejí všemi závity a nastavování L pomocí stlačení nebo roztažení vinutí je běžná praxe, ale u toroidu kde všechny siločáry musí projit všemi závity to na první pohled vypadá "divně". Ale skutečně je to tak. Na toroid "ze šuplíku"  jsem namotal 10 závitů a změřil jsem L.


Při druhém měření jsem jen stlačil závity k sobě. Jak je vidět, indukčnost je asi o třetinu vyšší.
