"Nefunkční hodiny SUBARU Forester 2.0 - (2002)"

Po 6-ti letech provozu mi přestali fungovat hodiny, přesněji rečeno přestal svítit displej hodin. Nejprve hodiny reagovaly na poklep, později na ránu a nakonec na nic. Prohledal jsem Internet a zjistil jsem, že se jedná o typickou závadu těchto hodin. Jejich označení je "8AD421 RHYTHM, MADE IN JAPAN, FRONT CASE >PMMA<" a jsou použity (mininálně) i u jiných modelů SUBARU.

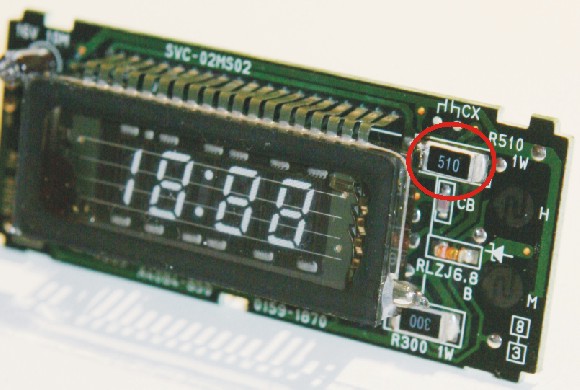

Odstranění této závady je velice jednoduché. Problém bývá v přerušeném spoji okolo SMD rezistoru označeného jako R510 - viz obrázek.

Na jedné nebo druhé straně SMD rezistoru bývá v pájeném spoji trhlina která zřejmně vzniká tepelným namáhánim. Pozor - trhlina je zpravidla pouhým okem neviditelná - chce to lupu!!! Po proletování poškozeného spoje je vše OK.

Na závěr ještě význam označení vývodů na hodinách.

svorka	význam
BAT nebo +12	12 V trvale -napájení hodin (full-time power so the clock will keep running)
ACC	12 V spínaných klíčkem, po přivedení napětí svítí displej (for key-switched accessory power to enable the visible display when the car is running)
LIG	12 V při rozsvícení světel po přivedení napětí natuto svoku se ztlumí jas disleje (dimming the display when the lights are turned on, it receives 12V from the lighting circuit).
GND	0 V kostra auta
