překrývajících rozsazích. Prezentace všech údajů je digitální, impedance a SWR navíc i analogová.
Na rozsazích do 2 m (včetně) lze pomocí tohoto přístroje zjistit spoustu zajímavých věcí, na příklad: Pro nastavování antén, měření kabelů a podobných prací okolo antén
je to vynikající pomůcka. Pracuje v rozsahu 1,8 - 470 MHz (v sedmi vzájemně se
překrývajících rozsazích. Prezentace všech údajů je digitální, impedance a SWR navíc i analogová.
Na rozsazích do 2 m (včetně) lze pomocí tohoto přístroje zjistit spoustu zajímavých věcí, na příklad:
a řadu dalších. Na rozsahu 70 cm měří bohužel jen PSW. Přesnost přístroje ani zdaleka; není na úrovni laboratorních přístrojů ale pro kontrolu a nastavování antén bohatě vyhoví. Přistroj je napájen z deseti tužkových baterií (raději akumulátorů) nebo při většině měření i z externího zdroje.
Pro zájemce o podrobnější informace je.

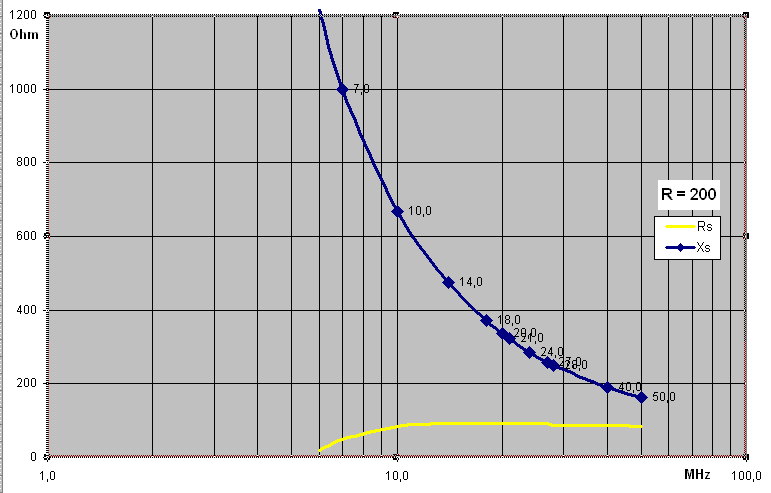

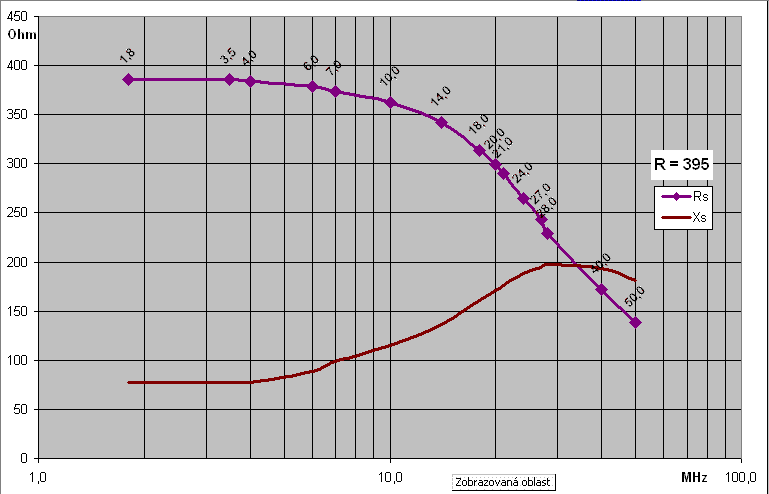

Dále jsou uvedeny grafy naměřených hodnot pro různě velké čistě činné R. bohužel jsem neměl kvalitní měřící odpory takže grafy pro 200 a 400
byly realizovány stařičkým pertinaxovým trimrem postupně nastaveným na hodnoty 200 a 400 (395) ohmů, takže jak moc byly "čistě činné" je otázka. Navíc byl odpor připojen přez "PL" redukci což přesnosti měření opět nepřidalo.
Pro 50 ohmů jsem použit profi umělou zátěž schopnou práce do několika GHz připojenou přímo přez N konektor takže z toho grafu lze usuzovat na
přesnost přistroje. Ostaní 2 grafy je nutno považovat pouze za orienační.
Analyzátor byl nastaven na 50 ohm.

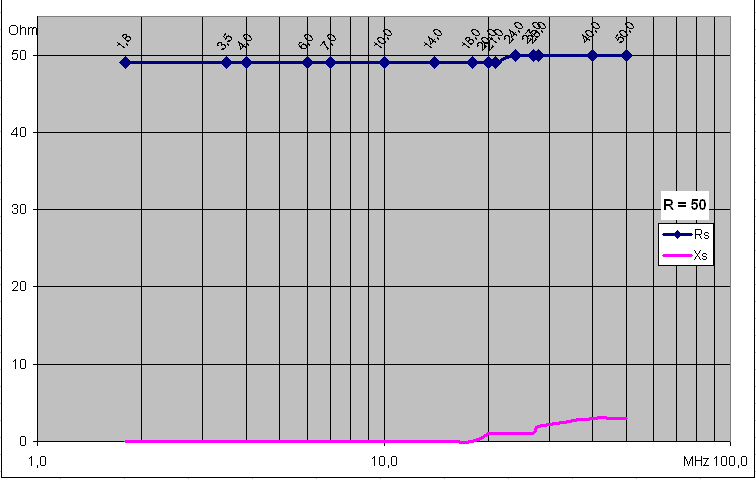

50 ohm profesionální zátěž
