R7000 Cushcraft

40 m - 30 m - 20 m - 17 m - 15 m - 12 m - 10 m

Anténu jsem instaloval cca v roce 1997. V době instalace měla PSW dle následující tabulky:

Z tabulky je vidět že naměřené údaje v pásmu 12 a 10 m nemohou být správné protože PSW na těchto pásmech je dané délkou nejspodnější částí antény a je údaje z těchto pásem by se neměli tolik rozcházet.¨To mi ovšem v roce 1997 nedošlo.
Do 05-2005 jsem tuto anténu využíval jen sporadicky a výhradně pro RX. Když jsem ji v květnu 2005 poprvé použil pro TX zjistil jsem že v závislosti na pásmu se PSW pohybuje v rozsahu 2-25.

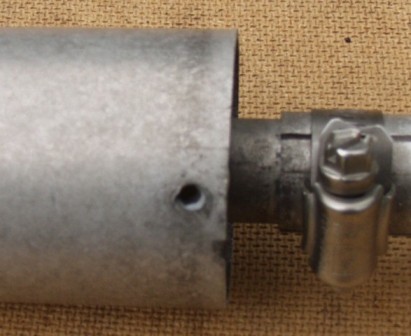

Problém byl nalezen poměrně rychle. Přes to, že anténa je po mechanické stránce provedena velmi kvalitně a zvolený materiál je z hlediska odolnosti proti korozi naprosto vynikající  - po osmileté expozici v pražském prostředí není patrná žádná známka koroze ocelových nebo duralových částí,  všechny šrouby (i na stahovacích sponkách) jdou bez problému povolit, jednu maličkost konstruktéři antény nedomysleli. Kryty trapovacích elementů jsou připevněny  dvěma samořeznými šroubky do umělé hmoty. Ty se postupem času uvolňují až vypadnou. A protože pod jedním šroubkem je upevněn i jeden konec cívky (která je z Al drátu) který se mezi tím navíc stačil ještě ulomit.... Záměrem výrobce bylo aby celá sestava trapu byla (bez poškození) nerozebíratelná což je zajištěno celkem čtyřmi prolisy na krytu trapu. Dva které v mém případě překáželi jsem odvrtal cca 3mm vrtákem. Pokud by jste někdo postupoval stejně použijte velmi ostrý vrták a minimální přítlak, jinak vám uvnitř na hraně vyvrtaného otvoru vznikne otřep který bude bránit vysunutí sestavy !!!

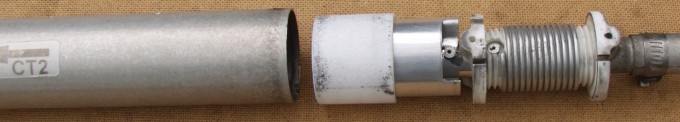

Rozložená sestava (trapu CT2)  je na následujícím obrázku.

Zleva:

1. kryt trapu - (vnější elektroda kondensátoru)

2. teflonová vložka - (dielektrikum kondensátoru) posuvně uložena v krytu trapu. Po sestavení  ve výrobě je proti vysunutí zajištěna výše uvedenými vlysy.

   • vnitřní průměr  41,8 mm;

   • vnější průměr 47,1 mm;

   • délka 41,5 mm.

3. částečně proříznutá  AL trubka - (vnitřní elektroda kondensátoru) v nerozloženém stavu je celá pevně zasunuta  v teflonovém pouzdru, současně přinýtována ke "střednímu" vodiči.

   • vnější průměr 41,7 mm (těsně nasunuto v teflonovém pouzdru)

   • délka 40,2 mm - síla stěny cca 0,8 mm

   • "hloubka zářezu 9 mm"

   •  úhel výřezu trubky cca 30 stupňů

4. cívka 12,5 závitů, konec blíže kondensátoru přinýtován k střední trubce, druhý konec je vyveden ven z krytu trapu a zvenčí pomocí samořezného šroubu k němu připojen. Cívka  s kondensátorem tvoří paralelní LC obvod.

Problém byl v tom, že tím jak se uvolnily výše uvedené šrouby došlo vlivem mechanického namáhání:

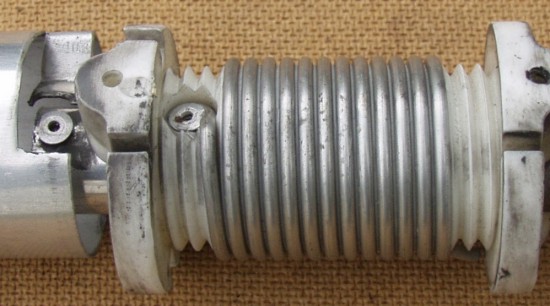

1. poškození spojení "vnitřní elektrody kondensátoru" a "středního vodiče" detail zde

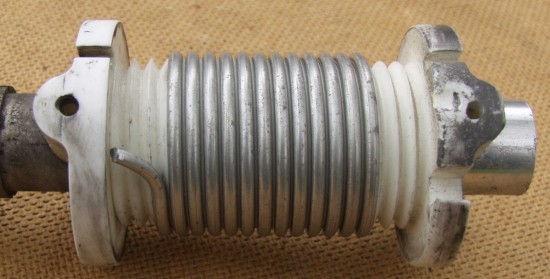

2. ulomení vývodu cívky spojeného s krytem trapu detail zde (pozor - oproti předcházejícím obrázkům je zaměněná levá a pravá strana).

Pro opravu byly podstatné ještě následující údaje:

• průměr vnitřní trubky - "středního vodiče" který je (u CT2) 19,1 mm;

• průměr Al drátu cívky který je (u CT2) který je cca 2,5 mm.

Po opravě jsem při nezměněném nastavení délky jednotlivých prvků naměřil:

Pro úplnost je třeba uvést, že toto měření bylo provedeno s jiným kusem MFJ269. Při tom minimální PSW bylo v pásmu 12 m na frekvenci 25,22 MHz a v pásmu 10 m na frekvenci 29,5 MHz. Z toho vplývalo že je potřeba prodloužit spodní část antény.
Ke korekci ale již nedošlo protože po sporech s majitelem domu jsem o antenu přišel. Ale to už je jiný příběh

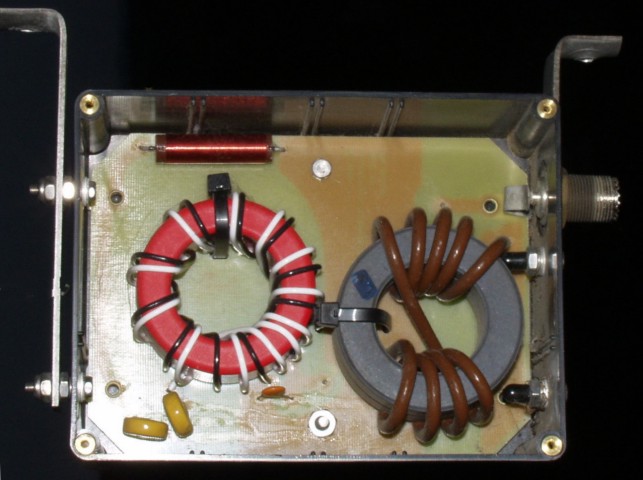

Na konec ještě pohled na  přizpůsobovací člen.

Originální instalační manuál pro R7000 je zde(anglicky - pdf- cca 270KB).
