"Petrolejka" - aneb posviťte si na bezdrátový Internet
V současné době kdy telefonické připojení Internetu mnoho lidí stresuje
pohled na ubíhající čas připojení, hledají se nové levnější možnosti připojení.
Jednou z nich je připojení přes mikrovlnu zvané připojení WLan nebo Wi-Fi.
Jedná se o síťový protokol 802.11b přenášený bezdrátově radiovým spojením v
pásmu 2.4 GHz. Připojení se realizuje příjmem směrovou anténou ze které jde
signál do síťového adaptéru v provedení PCI nebo USB (případně PCMCIA) a dále
zpracovává počítačem jako v případě připojení přes modem. Cenové relace v době
zpracování příspěvku jsou asi 1000 Kč za PCI adaptér a 2x tolik za USB.
V případě PCI adaptéru je nutno svod antény přivést až k počítači zatímco
USB adapter je možno umístit blíže k anténě a sice USB kabel dodávaný spolu
s adaptérem můžeme prodloužit 5m prodlužovacím USB kabelem. Kratší koaxiální
kabel znamená menší útlum signálu. A nyní k praktické realizaci.
Nejdříve se musíme rozhlédnout po svém bydlišti a zjistit zda máme v blízkosti
poskytovatle bezdrátového připojení, nejlépe dotazem na místní počítačové
firmě. Ve větších městech je jich hned několik a podmínkou je abychom měli
přímý výhled na anténu poskytovatele. Většina poskytovatelů je schopna na
požádání změřit sílu pole signálu mikrovlny a posoudit vhodnost stanoviště.
Pokud máme anténu v dohledu ve vzdálenosti do 500 m můžeme pro příjem signálu
použít "plechovkovou anténu" v mém provedení zvanou "petrolejka" jejíž

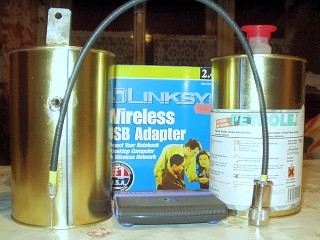

realizaci zde předkládám. K realizaci použijeme větší plechovku od petroleje
který je k dostání v drogerii. Petrolejem se sice už nesvítí, ale mnoho lidí
svítí, zapaluje svítilny na hrobech svých zesnulých a zde je možno objevit

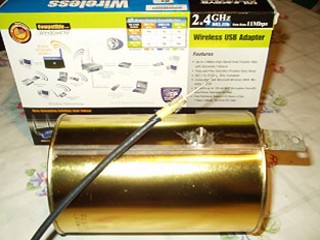

zdroj. Z plechovky odřízneme víčko a ve vzdálenosti 45 mm ode dna vyvrtáme
otvor 8 mm. Delší dobu jsem přemýšlel jak připojit koaxiální kabel ke
čtvrtvlnému pahýlu a napadlo mě řešení využitím F-konektoru známého ze
satelitní techniky. U F-konektoru ubrousíme připevňovací matici na 2 mm a

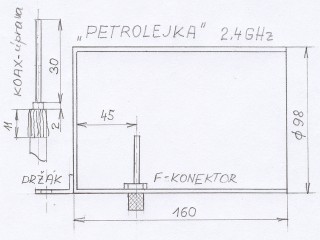

konektor zapájíme do vyvrtaného otvoru. Na konci koaxiálního kabelu si
připravíme zakončení podle nákresu a toto zakončení našroubujeme do zapájeného
konektoru, podobně jako když připojujeme satelitní přijímač a anténa je
hotova. Při použití ve venkovním prostředí překryjeme ústí plechovky folií
z mikroténového sáčku. Na zadní stěnu plechovky připájíme držák dle nákresu.
Druhý konec koaxiálního kabelu zakončíme N-konektorem. Koaxiální kabel používám
typ H155 firmy BELDEN z důvodu malého útlumu v přijímaném pásmu. Protože kabel
H155 má menší průměr než běžný satelitní kabel, vypomůžeme si převlečením
bužírky v místě šroubování do F-konektoru.

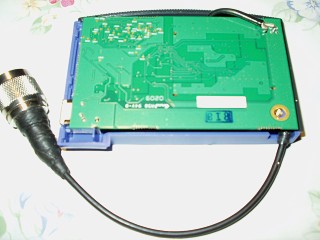

A nyní k úpravě USB adaptéru. Většina USB adaptérů má pouze vnitřní anténu
a tím je jejich použití omezeno na vzdálenost řádově metrů až desítek metrů,
převážně pro použití v budovách. Pokud chceme USB adaptér použít na delší
vzdálenost, musíme si svépomocí vyvést antenní konektor pro připojení vnější
antény. Přijdeme tím většinou o záruku a proto je třeba věnovat úpravě adaptéru
patřičnou pozornost a opatrnost. Provedení úpravy je patrné z přiložených
obrázků. Odpojíme vnitřní anténu a do místa jejího připojení zapájíme slabý
koaxiální kablík. K pájení použijeme kvalitní mikropájku kterou uzemníme.
Na druhý konec zapájíme opět N-konektor. N-konektory používáme z důvodu jejich
malého útlumu v pásmu 2.4 GHz.

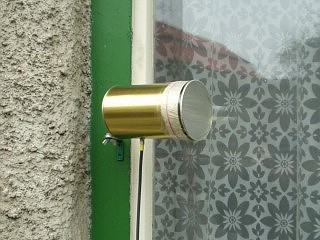

V této popsané sestavě nainstalujeme "petrolejku", nasměrujeme na vysilací
anténu poskytovatele, spojíme ji s upraveným USB adaptérem, připojíme k PC
a po instalaci driverů a konfiguraci TCP/IP protokolu můžeme brouzdat a mailovat
za ceny které si s providerem dohodneme.
