VHF UHF antenna: 2m 2EL yagi, 2m 5EL yagi, 2m 9EL yagi. 70cm 4EL yagi, 70cm 10EL yagi, 70cm 18EL yagi

  • Home menu

  • WIMO WY7010 YAGI

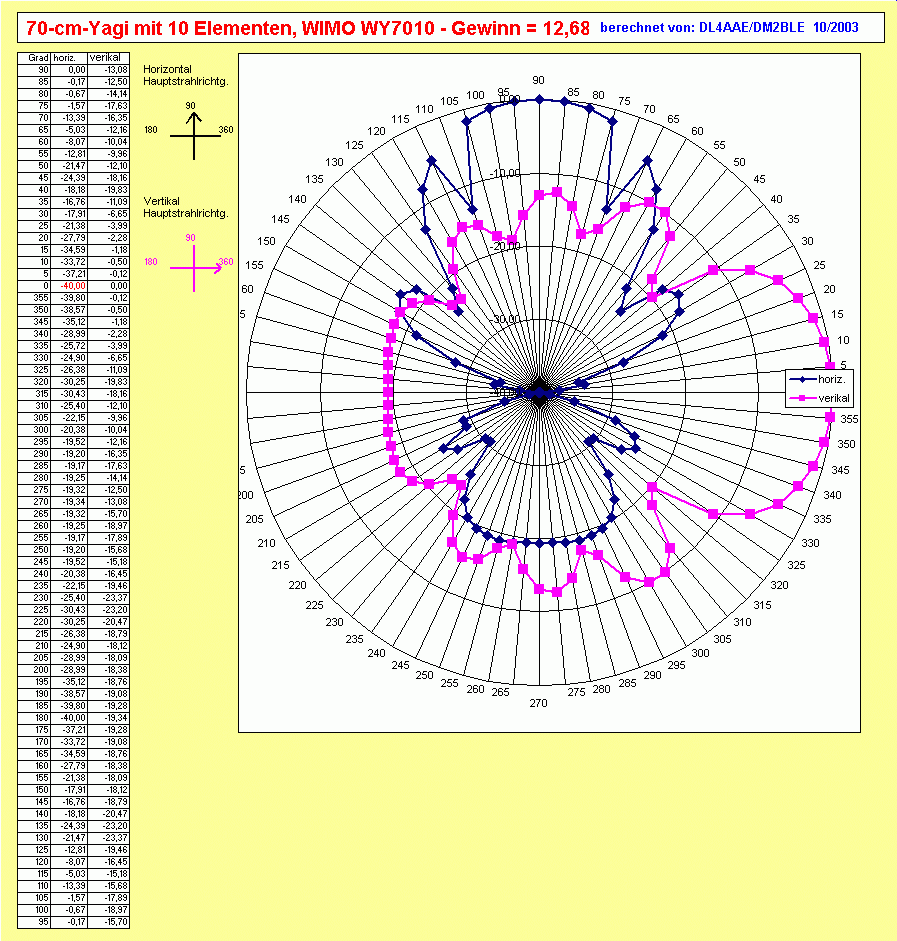

    10 EL 430-440 Mhz Yagi 70 cm, N-Liitin, gain 11,5 db, pituus 1,6m, max power 200 W, etu/takasuhde 20 db.

    Mastokiinnitys suoraan ja 2 eri kallistus kulmaa

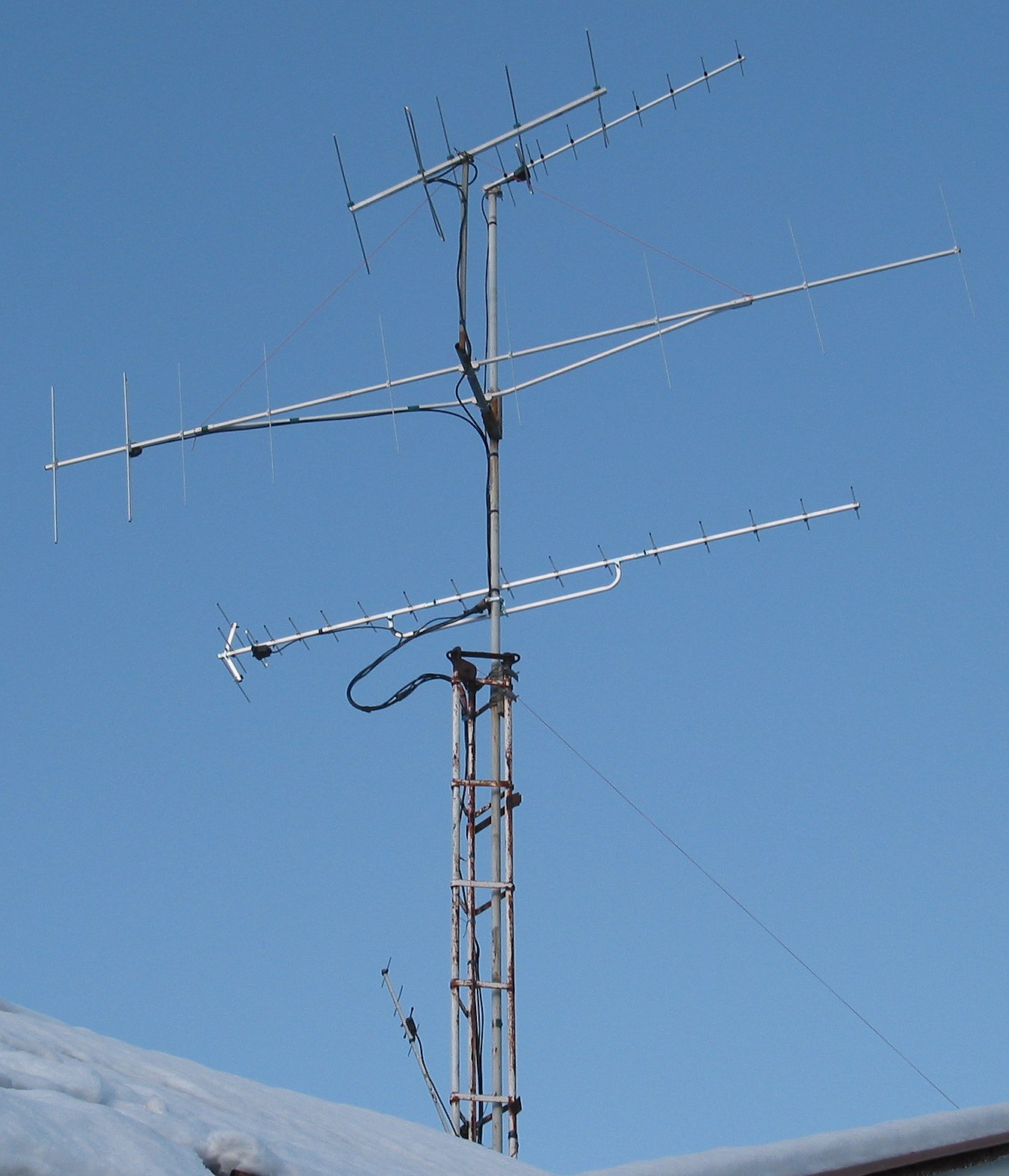

    Kuvassa näkyy :
    10 EL 70 cm WIMO WY7010 yagi, satelliitti käytössä
    30 asteen kulmassa toimii 15-45 asteissa erittäin hyvin
    5 EL 2m yagi 35 asteen kulmassa
    9 EL 2m Vargarna yagi, satelliitti
    käytössä 8 asteen kulmassa toimii 0-35 asteissa erittäin hyvin
    18 EL 70cm satelliitille 15db 8 asteen kulmassa puominpituus 317 cm, antenni tyyppi: AM - 1348

    4 EL 70 cm yagi satelliitti käytössä 60 asteen kulmassa toimii 40-90 asteissa erittäin hyvin

    iso kuva

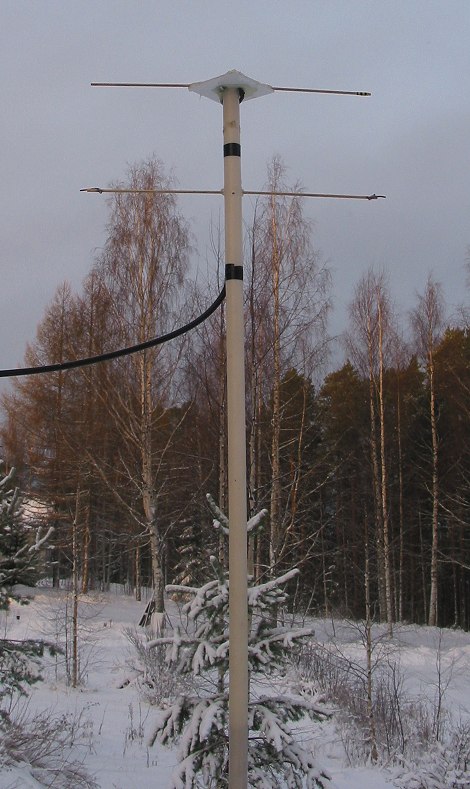

    2m 2EL yagi Toimii erittäin hyvin --------------------------------->> 70cm 2EL yagi

    2m yagi SWR 1:1 syöttö suoraan 50 Ohmin kaapelilla.

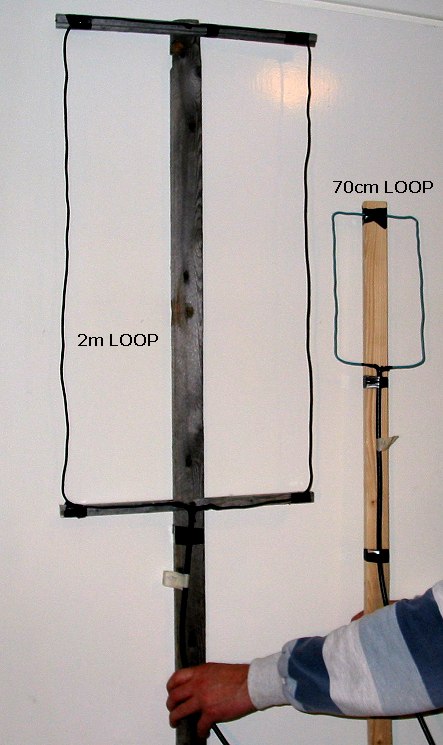

    2m 145.900 Mhz täydenaallon luupi ja 70cm 435.300 MHz täydenaallon luupi. Syötetty suoraan Lyhyen sivun keskeltä 50 ohmin Aircell7 kaapelilla. SWR molemmissa 1:1. Asetettu taivasta kohti (reikä ylöspäin), toimii kun satelliitti menee 60-90 asteissa eli niin sanotusti päältä. Voi asentaa myös muihin asentoihin. Vahvistus on suurimmillaan sellaiseen suuntaan, mistä luuppia "näkyy eniten", eli se näkyy leveimpänä, (suorakulmion reikä kohdetta kohti). Mitoitus: noin täydenaallon mittainen kuparilanka, suorakaiteen muotoinen, pitkä sivu on noin 2x pitempi kuin lyhyt sivu. Viritys tapahtuu langan pituutta muuttamalla.

    LOOPin mitoitus Laskin

    4 EL YAGI 435.500 Mhz 70 Cm, Syötetty suoraan 50 Ohmin kaapelilla. Asetettu noin 60 asteen kulmaan satelliitin "ylimenoa" varten. DK7ZB antenni sivut


    Luupit mastossa, kuvattu alapuolelta.

    satel site

    Yagi Calculator

    Valmiit yagi antenni mitat ja mitoitus YU7EF
