ALC ja ylimodulaatio ja splatter

  • Home menu

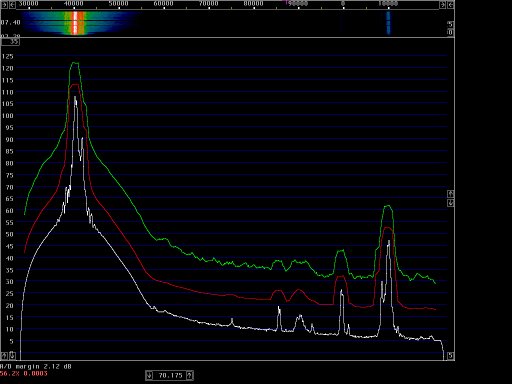

  • Kun FT-1000D mikkiin sanotaan: "aaaaaaaaaa" ALC 100% ja puheprosessori päällä, huomaa tämä tuottaa ylimodulaatiota ja splatteria. Lähetys leviää bändille, (kuvassa kuin joulukuusi)

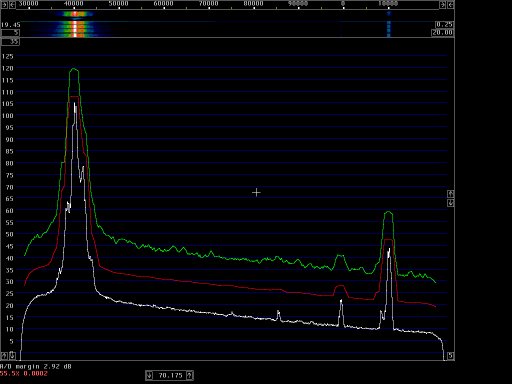

    Kun FT-1000D mikkiin sanotaan: "aaaaaaaaaa" ALC alle 100% (noin 75-95%) ja puheprosessori ei ole päällä. Ihanteellinen tilanne. Tämä lähete ei tuota splatteria eikä ylimodulaatiota.

    FT-817

    FT-817 Tässä testin peränpitäjä tällä kun puhuu niin splatter leviää pitkin bandiä, samoin tämä kuuntelee laajakaistaisesti. katso kuva ja vertaa yläpuolla olevaa kuvaa, huomaat että eroa on. Tämän FT-817 perään EI PIDÄ LINUKOITA LAITTAA.

    Mic gain väärin säädettynä, alkaa ALC tuottaa bändille vakavia häiriöitä. Tyypillisesti ALC-elektroniikka hyökkää nopeasti ja laskee hitaasti ja tuottaa splatteria bändille, kun se ajetaan 100% näyttämällä (ääni ärhäkkä, terävä) ja "ritinä" joka kuuluu usean kilon päähän. Kun ALC on 100% ja puheprosessori päällä tuottaa 100% varmuudella häiriöitä muille radioamatööreille. Jos tähän vielä lisätään lineaarinen vahvistin, tuottamasi häiriöt moninkertaistuvat, ja viimeistään siinä vaiheessa sinua aletaan varoittelemaan. Jos joku sanoo, että käytät ylimodulaatiota, älä loukkaannu ollenkaan. Yleensä kaikki radioamatöörit sortuvat siihen jossain vaiheessa. Vaikka moite sillä hetkellä tuntuu pahalta, älä välitä siitä vaan kiitä tiedosta ja säädä radiosi oikein - ALC alle 100%:iin. ALC:n elektroniikan tarkoitus on estää ylimodulaatiota ja splatteria, mutta koska elektroniikka ei ole täydellistä, se laskee läpi korkeita äänensävyja ja tuottaa bändille häiriöitä jos sitä käytetään 100%:lla. ALC on siis varotoimi sille, että sinä tyhmyyksissäsi käytät liian suurta mic gainia.

    Huomaa, että kun pudotat rigin PWR tehoa, ALC tason voimakkuus lisääntyy. Kyllä splatterit saadaan aikaan helposti pienellä teholla, jos et pienennä mic gain säätöä samalla. Jos pudotat ohjaustehoa esim. lineraarista vahvistinta varten, sinun PITÄÄ EHDOTTOMASTI säätää rigin ALC taso uudestaan. Säädä mic gainia uudella pienellä ohjausteholla niin, että ALC mittarin näyttämä ei mene missään tapauksessa yli 90%. Nyt sinulla on "varaa" laskea ALC tasoa vaikka 40...60%:iin, ja näin saat todella häiriöttömän, voimakkaan lähetteen, joka ei roiski eikä lähetä splattereita pitkin bändiä. Kun mic gain on säädetty oikein rigin ALC mittaria apuna käyttäen, vähenevät sinun kaikki häiriölähetteesi, ja myös naapurisi voi kuunnella radiota ja katsella TV:tä ilman häiriöitä.

    On oikeastaan tärkeämpää seurata ALC mittaria kuin PWR mittaria. Jos kuitenkin olet jääräpäinen ja käytät 100% ALC tasoa, saat ulostulotehoa noin 10...30 W enemmän. Tämä tehon nousu on S-mittarissa noin viisarin paksuuden verran (0.1 S), sitä ei edes kuuloraportissa huomaa eikä välttämättä näe edes vasta-aseman mittarissa. Kuitenkin sinun rigisi lähettää valtavan määrän IMD (Intermodulation distortion) ja häiritsee muita samalla bändillä olijoita (splatter) ja "ritinä" joka kuuluu usean kilon päähän. Lisäksi sinun rigisi ja lineaarinen vahvistimesi joutuvat todella koville, ja tämä lyhentää niiden käyttöikää. Eikä tässä kaikki.. se ei todallakaan auta saamaan sitä DX asemaa pileupissa. Tämän lisäksi saat vielä "bändihäirikönkin" maineen.



    ALC = Automatic Level Control, automaattinen tasonsäätö.

    ALC:n elektroniikka on tarkoittu estämään ylimodulaatiota. Kun ALC mittari lähestyy 100%, alkaa rigin automatiikka toimia voimakkaasti ja samalla syntyy 100% varmuudella splatteria joka kuuluu rätinänä tai ritinänä pitkin bändiä ja voi levittää harmoonisia muillekin bändeille. Tämä on erittäin yleistä ja haitallista. Ole sinä esimerkkinä muille ja säädä ALC taso alle 100%:iin. Puheprosessorin käyttö on yleensä vain pahasta (ei aina). Kun ALC on säädetty reilusti alle 100%:iin, puheprosessori voi joissain radiomalleissa parantaa ääntä, mutta yleensä aina äänen dynamiikka ja luettavuus vain huononee.

    Säädä Mic gain näin... ALC taso:

    1. Ota puheprosessori pois päältä.
    2. Aseta teho PWR haluttuun asentoon (jos lisäät tai pudotat tehoa myöhemmin, säädä aina ALC uudelleen, Mic gainia käyttäen).
    3. Aseta rigin näyttö näyttämään ALC tasoa.
    4. Sano mikkiin normaali äänellä "aaaaaaaaaaaaa".
    5. Säädä mic gain:ia niin että ALC ON ALLE 100% ALC mittarin kohdalla, noin 75-95% on hyvä. Katso että näyttämä ei mene 100%:iin kun sanot "testi testi ooooola ooooola yksi kaksi kolme" Jos haluat todella puhtaan ja häiriöttömän lähetteen, säädä ALC maksiminäyttämä 30...60%:iin.

    Kuvassa Mic gain säädetty VÄÄRIN. ALC on jopa yli 100%

    Kuvassa Mic gain säädetty VÄÄRIN. ALC on jopa yli 100% ÄLÄ lähetä tällä tavalla.

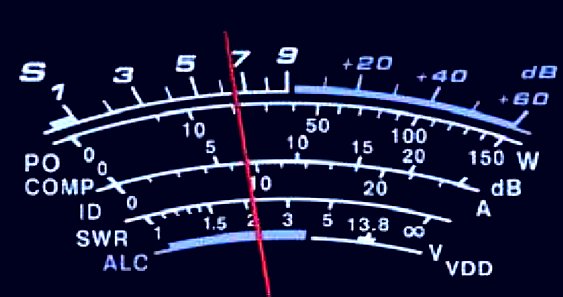

    Säädä Mic gain:ia niin että neula pysyy AINA ALC mittarin kuvan sinisellä alueella.

    Säädä Mic gain:ia niin että neula pysyy AINA ALC mittarin kuvan sinisellä alueella.

    Jos haluat todella puhtaan ja häiriöttömän lähetteen, säädä ALC maksiminäyttämä 30...60%:iin.



    Alla linkkejä SM5BSZ:n erittäin asiallisille sivuille, joilta löytyy useita eri rigimalleja, ehkä omasikin. Kuvia oskilloskooppikäyristä, teknisiä tietoja radioiden vastaanoton ja erityisesti lähetyksen suodattimien tasosta. Tämä asia ei ole pelkästään ALC:n säädön osalta selvä. Radioissa on erilaiset vastaanoton kaistanleveyden selektiivisyydet, samoin lähetyksen vaimennustasot. Niille sinä et voi mitään, mutta ALC:n säädöille voit (mic gain).





    SM5BSZ - säädä ALC oikein ja Transmitter Testing DUBUS 2/2004
