OH4AB - Pieksämäen radioamatöörit ry

TURVA 2003

Viestiliikenneharjoitus lauantaina 7. 6. 2003

Turva 2003 on lauantaina 7. kesäkuuta toteutettava radioamatöörien valtakunnallinen viestiliikenne-harjoitus. Sen peruslähtökohtana on ajatus maamme sähkönjakelun katkeamisesta ja tietoliikenneverkkojen ’kaatumisesta’. Tiedonkulun turvaamiseksi kuvaillussa kriisitilanteessa rakentavat radioamatöörit koko maan kattavan viestiverkon. Teknisesti se perustuu harrastajien omiin radiolaitteisiin ja viestiliikenteen osalta vastaaviin radioamatöörien viestiliikennetaitoihin.

Suomessa siirrytään vuoden 2004 alussa 22 pelastusalueen (+ Ahvenanmaa) järjestelmään. Turva 2003:n viestiverkko rakennetaankin siksi tulevaa käytäntöä vastaavaksi.

Harjoituksen tavoitteena on saada jokaiseen maamme kuntaan irti valtakunnan sähkö- ja tietoliikenneverkoista oleva radioamatööriasema. Kunkin em. pelastusalueen kunnat jaetaan 5-8:n kunnan ryppäiksi – soluiksi, joiden johtoasemat välittävät viestiliikenteen pelastusalueensa johtokeskukseen. Nämä 22 pelastusalueen (+ Ahvenanmaa) johtokeskukset liikennöivät puolestaan Tampereen seudulle rakennettavan valtakunnallisen johtokeskuksen kanssa.

Verkko on lähtökohdiltaan hierarkkinen eli viestejä välitetään vertikaalisuunnassa ylös ja alas. Mahdollisuuksien mukaan voidaan kokeilla myös horisontaalista viestien välitystä esimerkiksi kuntien välillä ja alueellisten johtokeskusten kesken.

Turva 2003 toteutetaan yhteistyössä sisäasianministeriön alaisen Pelastusopiston kanssa. Myös liikenne- ja viestintäministeriötä ja puolustusvoimia on informoitu harjoituksen valmistelujen etenemisestä. Kansainvälisen ulottuvuuden Turva 2003:een tuo alustavasti sovittu viestiliikenneyhteys YK:n humanitaarisen avun koordinointielimeen OCHA:aan Genevessä.

Turva 2003 on suomalaisten radioamatöörien suurhanke, jonka tavoitteena on saada joka viides maamme radioamatööri liikkeelle lauantaina 7. kesäkuuta 2003. Varsinaista h-hetkeä edeltää kaksi esiharjoitusta – ensimmäinen lauantaina 12. huhtikuuta ja toinen lauantaina 10. toukokuuta.

Ennakkovalmisteluissa on korostettu radioamatöörien sanomaliikennetaitojen hiomista. Monet kerhot ovatkin jo ottaneet talven ja kevään 2003 ohjelmaansa sen opiskelun.

Lisätietoa

Viralliset Turva 2003-sivut www.sral.fi/turva2003, joilta löytyy harjoitukseen liittyvää perustietoa ja dokumentointia.

OH4MFA:n portable 2 m Yagi

Sivua ei enää päivitetä. Asianosaisille tiedotetaan suoraan ja tarvittavat paperit jaetaan joko käteen tai postitse. Hyvää harjoitusta osallistujille!

Harjoitus Etelä-Savossa

Pidimme palaverin 25.3. Pieksämäellä Primatelin tiloissa. Paikalla oli OH1VR kertomassa harjoituksen taustoista ja selventämässä joitain yksityiskohtia. Osallistujia oli Mikkelin, Savonlinnan ja Pieksämäen seuduilta: OH4RD, OH4FB, OH4MCV, OH4HLO, OH4HKX, OH4QJ, OH4HLJ, OH4GIN, OH4KRX, OH4RW, OH4TY, OH4JPV ja OH4MFA.

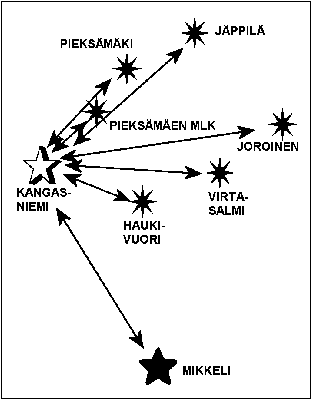

Etelä-Savon alueen johtoasemaksi tulee Mikkeli. Alue jaetaan kolmeen soluun: MLI, SLN ja PMK. Pieksämäen solu sisältää seuraavat kunnat: Haukivuori, Joroinen, Jäppilä, Kangasniemi, Pieksämäki, Pieksämäen MLK ja Virtasalmi. Emme ota vielä huomioon tulevaa kuntaliitosta.

Pieksämäen solu

Näillä sivuilla keskitytään Pieksämäen soluun.

Seuraavassa alustavat operaattorilistat:

Kunta	Kutsu	OP 1	OP 2	OP 3
Haukivuori	OJ4QN	OH4QN	OH5GDN	OH5GKO
Joroinen
Jäppilä	OJ4MFA	OH4MFA
Kangasniemi	OG4MFB	OH4MFB	OH4JFN	OH4KEC
Pieksämäki	OJ4RW	OH4RW
Pieksämäen MLK	OJ4KBC	OH4KBC
Virtasalmi	OJ4JPV	OH4JPV

OH4AB:n jäseniä on myös muissa soluissa, ainakin seuraavat:

Sulkava	OH4TY	Savonlinnan solu
Ristiina	OH4HJI	Mikkelin solu

Solun johtoasemaksi tulee Kangasniemen asema. Esko, OH4MFB on lupautunut olemaan mukana Kangasniemeltä, eli tarkemmin Kutemajärveltä. Kunta-asemilla olisi hyvä olla kaksi operaattoria, ainakin toinen varalla jos varsinaiselle tulee jokin este. Myös second-operaattorien käyttö on mahdollista. Halukkaat voivat ilmoittautua solun vastuuhenkilölle Jukalle, OH4MFA.

Yhteydet pyritään tekemään pääasiassa VHF:llä tai UHF:llä, eli 2 m ja 70 cm bandeilla. Käytettävissä olevasta kalustosta riippuen myös HF-alueiden käyttö on mahdollista. Modeina ainoastaan FM ja SSB. Sähkötystä tai muita digimodeja ei tässä harjoituksessa käytetä, ehkä tulevaisuudessa. Näyttää siltä, että saamme kaikki yhteydet syntymään kahdella metrillä.

Järjestämme koulutusta ennen harjoitusta allaolevan aikataulun mukaan. Näissä tilaisuuksissa käymme läpi harjoitukseen liittyviä ohjeita ja dokumentteja. Suunnittelemme asemien varustuksen, taajuudet jne. Tutustumme sanomaliikenteeseen ja varmaankin harjoittelemme sitä. Kannattaa tutustua tähän materiaaliin jo etukäteen. Ne ovat saatavana internetistä (osoite aikaisemmin) ja tarvittaessa kerholta.

Ennakkoharjoituksiin ja varsinaiseen harjoitukseen liittyvät myös kilpailut, joiden säännöt ovat Radioamatööri 3/2003 lehdessä s.11. Lisätietoja harjoituksesta on kaikissa viimeaikoina ilmestyneissä Vipusissa.

Kevään ja alkukesän Turva 2003 aikataulu (PMK:n solu)

6.4. Su kello 18-20

Uhomajalla ensimmäinen koulutus harjoitusta varten.

Paikalla MFB, JPV, KBC ja MFA. TY tuli myöhemmin. Tutustuttiin lomakkeisiin, käytiin läpi niiden täyttämistä ja kuunneltiin viestiliikenne-äänitettä. Suunniteltiin seuraavan lauantain esiharjoitusta.

12.4. La kello 10-13

Seuraavien kuntien piti olla äänessä: Kangasniemi, Virtasalmi, Jäppilä, Pieksämäen mlk ja Pieksämäki. Tehtiin pääasiassa yhteyskokeiluja erilaisilla yksinkertaisilla antenneilla kahdella metrillä. Tavattiin Pieksämäen toistimella OH4RAB 145.675 MHz kello kymmenen aikaan. Siitä siirryttiin suoralle kanavalle.

Harjoituksessa olivat mukana seuraavat asemat:

OG4MFB Kangasniemi
OJ4JPV Virtasalmi
OJ4KBC Pieksämäen mlk
OJ4RW Pieksämäki
OJ4MFA Jäppilä

Viestintävirastolle ilmoitetut erikoistunnukset 11.4.2003:

10. ETELÄ-SAVON PELASTUSALUE

OI4AC OG4MFB OG4MCV OG4NRS OJ4AB OJ4QN OJ4YL OJ4MD OJ4YA OJ4MM OJ4QB OJ4YT OJ4MFA OJ4MFB OJ4GIN OJ4HLK OJ4HKX OJ4HLO OJ4JPS OJ4KOP OJ4RW OJ4KBC OJ4KEC OJ4CW OJ4HLJ OJ4HMD OJ4NS OJ4EF OJ4TY OJ4TU OJ4JPV OJ4SK OJ4FB OJ4RD OJ4GGW OJ4GGE OJ4QJ OJ4PF OJ4SG OJ4HIJ OJ4ZS OJ4KRX OJ4MCV OJ4RH OJ4RF

Esiharjoitus 12-4-03.rtf

4.5. Su kello 18-20

Uhomajalla toinen koulutus harjoitusta varten.

Sanomaliikennettä ja lomakkeitten täyttämistä harjoiteltiin. Suunniteltiin tulevan esiharjoituksen ohjelmaa.

Paikalla olivat: OH4QN, OH5GDN, OH4MFB, OH4JPV, OH4KBC, OH4RW ja OH4MFA, eli edustajat jokaisesta tähän saakka miehitetystä kunnasta. Joroinen on edelleen ilman ilmoittautunutta henkilöä.

10.5. La kello 9-13

Harjoituksen johto oli muuttanut harjoituksen alkamisaikaa tunnilla. Tämä lisäaika oli tarkoitettu sanomaliikenteen harjoittelemiseen. Kilpailuosuus oli halukkaille 11-13.

Solun johtoasema oli äänessä yhden radion ja operaattorin voimin. Lisäksi viisi kuntaa oli äänessä.

Esiharjoitus 10-5-03.rtf

Kaksi kuvaa Jäppilän turva-asemalta, napsauta hiirellä suuremmaksi.

20.5. Asennusta OJ4JPV:llä Virtasalmella

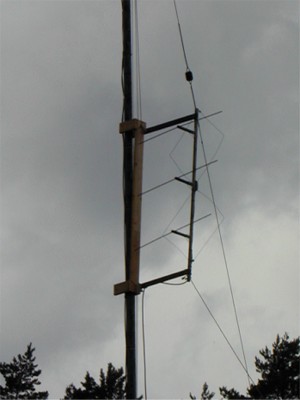

Siirsimme Ramin hybridiquadin putkimastoon puusta kyhättyyn telineeseen.

23.5. Asennnusta OG4MFB:llä Kangasniemellä

Asensimme kaksi hybridiquadin Eskon asemalle, joka on Pieksämäen solun johtoasema.

Kuvassa vasemmalla Pieksämäki + Pmk mlk + Jäppilä suunnan antenni, mastossa Haukivuori + Virtasalmi + Joroinen suunnan antenni sekä oikealla GP antenni Mikkelin kusolle.

Koekusot Virtasalmelle 59 raportein mopen pikkuteholla eli noin 4 W ja hybridiquadilla, molemmissa päissä siis samat setupit. Esiharjoituksissa suoraa yhteyttä ei olla saatu! Kokeilimme myös GP:llä 50 watilla...ei JPV kuullut...eikä MFB:llä kuultu JPV:tä. Uskomaton ero polarisaatiovaimennuksena ja antennien vahvistuksissa :) Vaikuttaa lupaavalta itse harjoitusta silmälläpitäen.

24.5. Yhteyskokeiluja

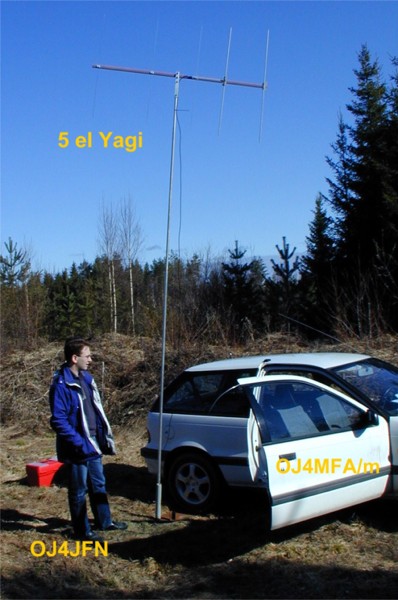

Testattiin johtoaseman toista hybridiquadia. Jäppilän mobiili-QTH:sta (5 el Yagi) kuso kulki 5 W tehoilla molempiin suuntiin. Käytiin samalla peditiolla kokeilemassa Joroisten puolella, paikka löytyi heti kunnan rajan jälkeen seututien #455 varresta pellon pientareella. Yhteys toimi vielä paremmin kuin Jäppilästä. Ei puutu kuin operaattori, radion ja antennin kanssa harjoitukseen :)

1.6. Su kello 18-20

Uhomajalla kolmas koulutus harjoitusta varten.

Keskitytään paperitöihin. Liikennöinti sujui jo toisessa harjoituksessa niin mallikkaasti, ettei siihen tarvitse paneutua. Ellei sitten tule uusia operaattoreita messiin, joille sekin on uutta.

7.6. La kello 10-14

Turva 2003 harjoitus 7-6-03.rtf
