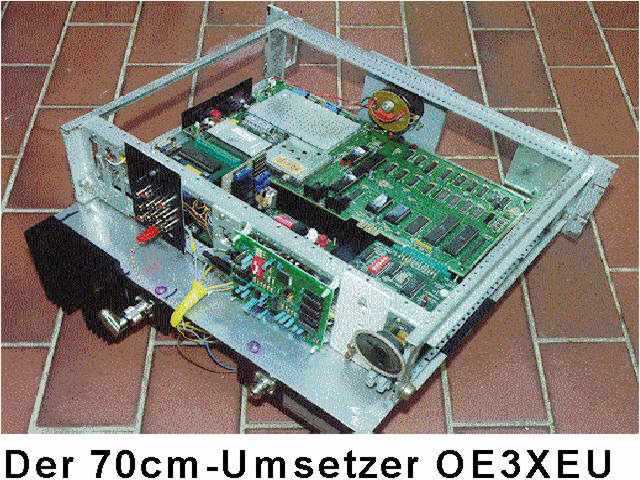

Der 70cm-UMSETZER auf dem Kanal R85
OE3XEU
Die
Steuerung des Umsetzers erfolgt von zwei Commodore VC64.
Die technischen Daten des 70cm-FM-Umsetzer auf dem Kanal 85:
|
RUFZEICHEN: |
OE3XEU |
|
|
QTH: Frauenstaffeln |
JN78qt (HI17c), 700m o.N.N. |
|
|
QRG in : |
431,425 MHz |
|
|
QRG out: |
439,025 MHz |
|
|
ANTENNEN: |
40m hoch, Vertic.-Rundstrahler |
|
|
ANTENNENKABEL: |
60m Koax |
|
|
AUFTASTEN: |
Mit oder ohne Subtone 136,5 Hz |
|
|
SPRECHZEITLIMIT: |
4 min |
|
|
ABFALLZEIT: |
5 sec. |
|
|
EMPFAENGER: |
SRC 450 A mit 4-Kreis-Helical-Filter, 30dB +/- 4,5MHz |
|
|
SENDER |
SCT 410 B ( Pout hi/lo 15W/0,2W ) |
|
|
TX-NENNLEISTUNG |
20 Watt ERP inkl. Antennengewinn |
|
|
STEUERUNG: |
Hardware |
Commodore VC64 |
|
|
Software CS64-Link |
|
|
RUFZEICHENGEBER: |
CW oder Sprachsynthesizer |
|
|
FERN-S-METER: |
AGC gesteuerte Rogerpiep-Tonhoehe |
|
|
LINKTRANSCEIVER: |
FT 727 |
FT 757 GXII |
|
|
|
|
Diese Computersteuerung hat folgende Besonderheiten:
110 DTMF-Kommandos steuern alle Funktionen des Systems
.Rogerpieps
: Es können verschiedene Rogertoene eingestellt werden. Der erste der vier Töne, zeigt an, ob die Umsetzerhüttentür geschlossen ist.Die Tonhoehe des letzten der vier Toene, haengt von der Empfangsfeldstaerke am Umsetzerempfaenger ab. Die Regelspannung des Empfaengers steuert die Tonhoehe. Dies entspricht daher einer automatischen Rueckmeldung der Groesse des Empfangssignal am Umsetzer.CW-Uebungsgenerator: Die ausgesandten CW-Zeichen, die ein Zufallsgenerator erzeugt, werden anschliessend vom Sprachsynthesizer zur Kontrolle wiederholt. Zeichengeschwindigkeit, Tonhoehe und Lautstaerke sind fernein-stellbar.
Eine automatische Linktransceiversteuerung, die Linkverbindungen auf Kurzwelle, 2m und 70cm ermoeglicht. ( Siehe auch die Landkarte, in der Linkverbindungs-moeglichkeiten eingezeichnet sind ). Bei den Linktransceivern koennen QRG, Modulationsart, Shift, Splitbetrieb und Subton ferneingestellt werden. Die Linktransceiver werden zum Ersatz-Empfang von Rundspruechen verwendet, sollten die Steuerung am OE3XES ausfallen. (Siehe Schaltzeiten und Hinweise)
Die Messeinheit
: Mit ihr werden 2 Spannungswerte an der Anlage abgefragt. Die Akku-Spannung und die Regelspannung des Empfaengers (Rogerpeips: Akustisches S-Meter). Diese 2 Analogwerte mit Minima- und Maxima-Auswertung können mit 2 Trigger-Eingängen zur Auslösung von automatischen Befehlen (Macros) verwendet werden. Ein Relais-Interface kann bis zu 16 Schaltausgaenge über DTMF-Befehle fernschalten.Ein digitales Sprachmemory mit einer Aufnahmezeit bis zu vier Minuten kann als Sprachbox oder als Sprachbake eingeschaltet werden.
SPENDENKONTO: OE3XEU,
BAWAG PSK AT88 6000 0002 1429 8048
