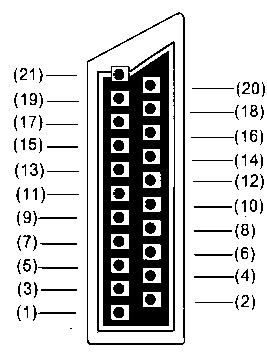

Euro

Stift
1 Audio-Ausgang (rechter Kanal) 0,5Veff 1kOhm
2 Audio-Eingang (rechter Kanal)   0,5Veff 10kOhm
3 Audio-Ausgang (linker Kanal)    0,5Veff 1kOhm
4 Erde für Audio
5 Erde für B-Eingang
6 Audio-Eingang (linker Kanal)     0,5Veff 10kOhm
7 B-Eingang 0,7 Vss/75 Ohm
8 Fernbedienungssignale                0-2/9,5-12 V 10 kOhm
+ Statuseingang
9 Erde für G-Eingang
10 Nicht beschaltet
11 G-Eingang                                   0,7 Vss/75 Ohm
12 Nicht beschaltet
13 Erde für R-Eingang
14 Nicht beschaltet
15 R-Eingang                                   0,7 Vss/75 Ohm
16 Fast Blanking-Eingang               0-0,4/1-3 V/75 Ohm
17 Erde für FBAS
18 Erde für Fast Blanking
19 FBAS-Ausgang                           1 Vss/75 Ohm
20 FBAS-Eingang                            1 Vss/75 Ohm
21 Abschirmung
