Lasertransceiver
OE1FFS
UMBAUTEN:

sender tx3

am TX3 wird parallel zum C13 (12V eingang) ein elko 100µF/16V eingelötet.
wegen möglichem aufschwingen des 7808 kommt es zu rückkoppelungen im empfangsteil.
dies wird durch den elko gut gedämpft.

empfänger rx3
beim RX sollte der "philips HEF 4046" verwendet werden! dieser lässt sich hinunter bis auf die FM frequenz 32kHz einstellen!
der CD4046 erreicht diese 32kHz nicht in der vorhandenen beschaltung!



umbau mit OPT 210 im frontend:

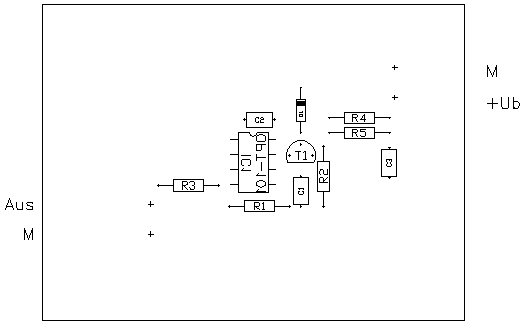

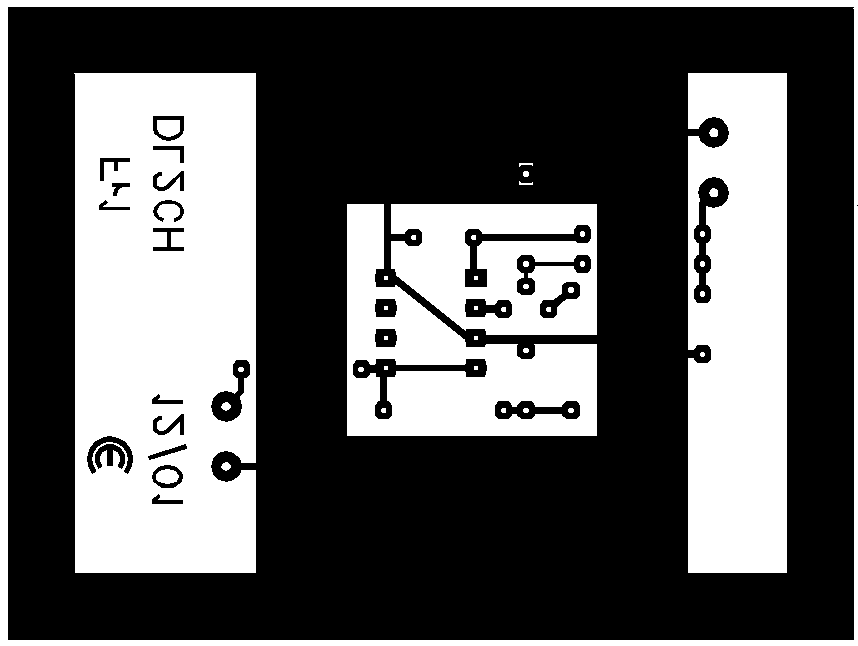

original mit OPT101:

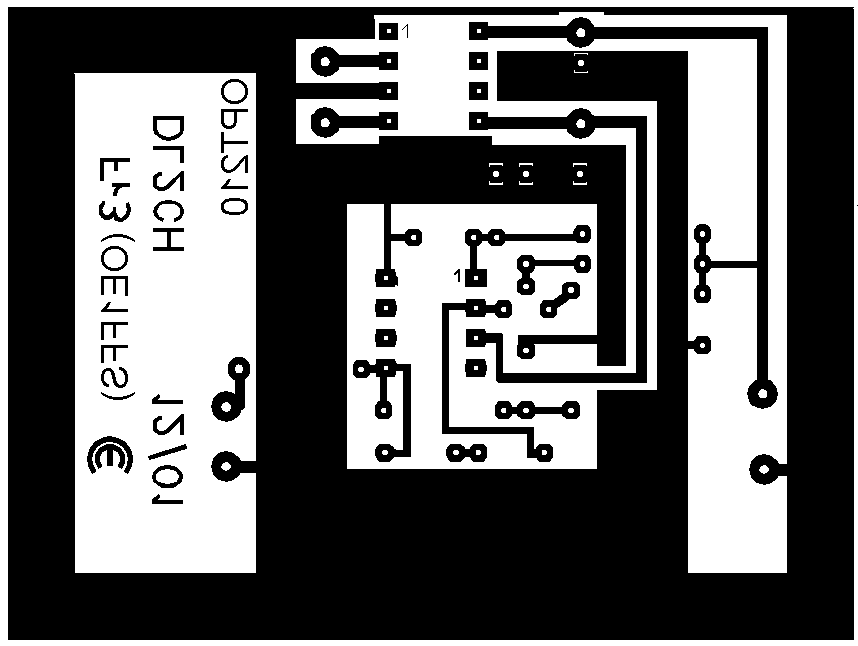

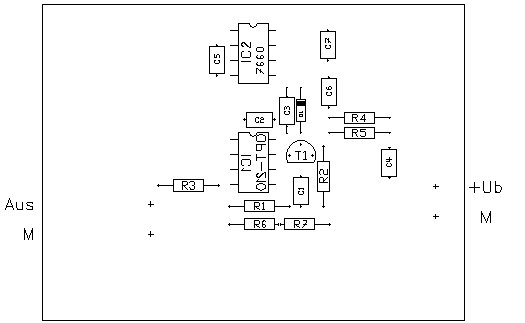

umbau für OPT210:



pin 3 wird von allen leiterbahnen unterbrochen und direkt auf –12V gelegt.
von pin 5 nach pin 2 werden je nach gewünschter empfindlichkeit / bandbreite - widerstände der werte 1Mohm –10Mohm eingelötet. (2x 4,7Mohm) 10Mohm ergeben hohe empfindlichkeit und geringe bandbreite. pin 4 bleibt frei.

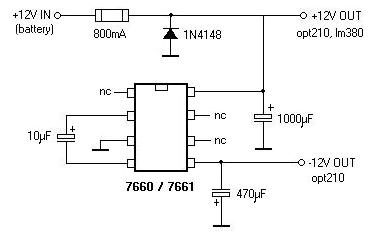

notwendige zusätzliche schaltung für den OPT 210:
am Pin 3 des OPT210 wird die negative spannung -12V(Ub-) angelegt. die positive spannung ist gleichzeitig die platinenversorgung +12V.(Ub+)
