Lasertransceiver
OE1FFS
SONSTIGE
TIPS UND HINWEISE:
sollte
ein
lautsprecher
in das gehäuse eingebaut werden, so ist auf ausreichenden abstand
zum laser zu achten.
jede
lautsprecherschwingung
(auch über gehäuseteile) führt sonst zu einer ungewollten
modulation des lasers.
gut
bewährt hat
sich eine headset garnitur und ein zusätzlicher anschluss für
einen außenlautsprecher.
das
kabel von der
sendeplatine
zur laserdiode sollte trennbar sein um ein anschließen einer normalen
leuchtdiode zu ermöglichen! diese normale led (mit vorwiderstand)
kann für „zimmerdistanz“ zwischen zwei transceivern verwendet werden,
da ein laserbetrieb auf kurze distanz nicht möglich ist (test und
versuchszwecke)
das
stativ sollte
von
ausreichender festigkeit sein um ein mögliches wackeln zu vermeiden.
geringste schwingungen wirken sich schon bei kleineren distanzen aus!
die
schaltung im TX
sendeteil
ist für mikrofone von ca.600 ohm ausgelegt. bei verwendung von
elektretmikrofonen
ist noch die nötige spannungsversorgung dafür vorzusehen. ein
zusätzlicher mikrovorverstärker ist zwar nicht notwendig aber
ein guter tip!
eine
gute möglichkeit

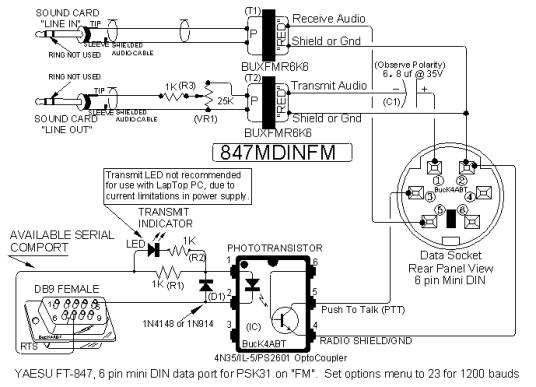

besteht darin, einen anschluss für einen PC mit soundkarte vorzusehen.
viele
programme
ermöglichen
noch eine verbindung mit der gegenstation, wenn diese selbst in CW
akustisch
nicht mehr wahrnembar ist
PC-ausgang
mit
TX-mikrofoneingang
und
PC-eingang
mit dem
RX-potentiometer
(lautstärke) / R27 - also vor der aktiven lautstärkeregelung.
die
TX leitung wird
mit
dem seriellen port des PC verbunden.
natürlich sind die
entsprechenden vorsichtsmaßnahmen bezüglich des lasers anzuwenden.
(Aufkleber...)
