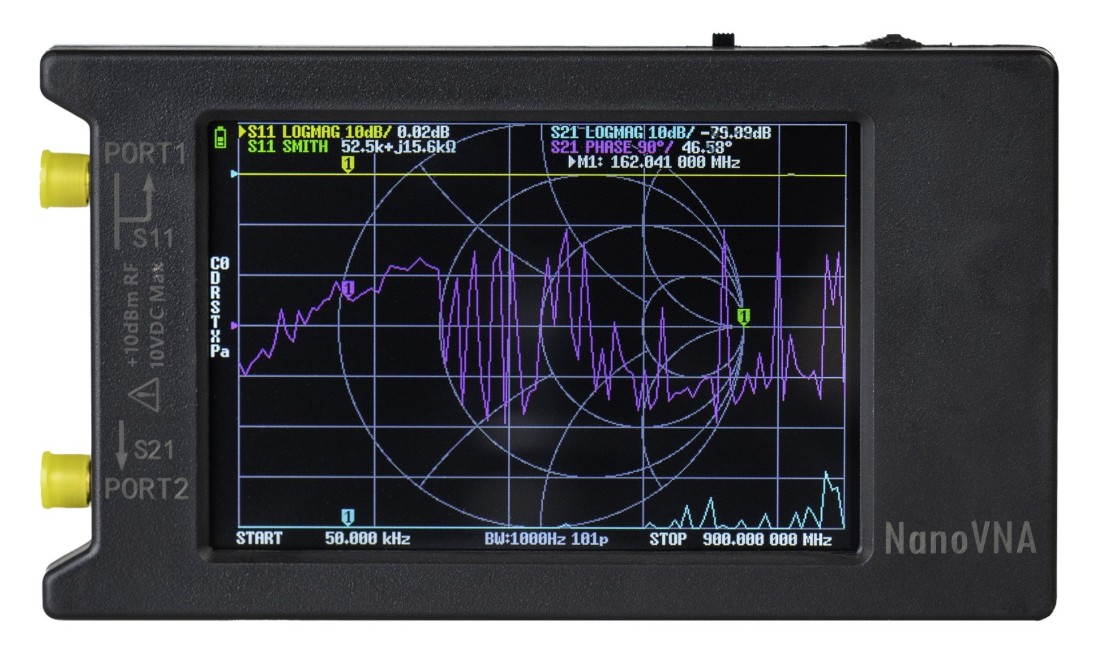

    NanoVNA-H4 vector network analyser

    NanoVNA-H4
    PE0CWK home made copper shell.
    NanoVNA-H4

    NanoVNA-H4

    NanoVNA-H4

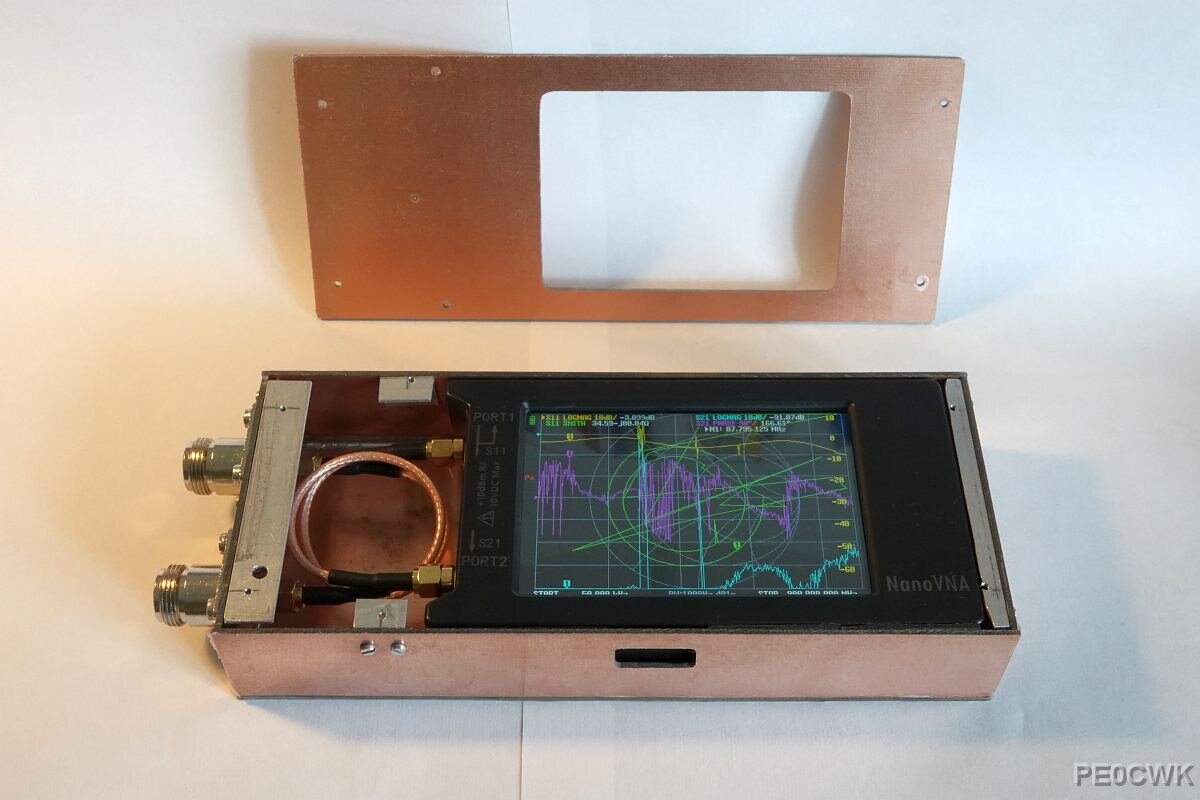

    Kees PE0CWK teki kupari kuoret jossa N-Liittimet ja antoi lahjaksi minulle koko paketin 15.8.2025.
    Kees PE0CWK home made made copper shell with N-Connectors and gave them to me as a gift on August 15, 2025.
    Once again, thank you very much. PE0CWK

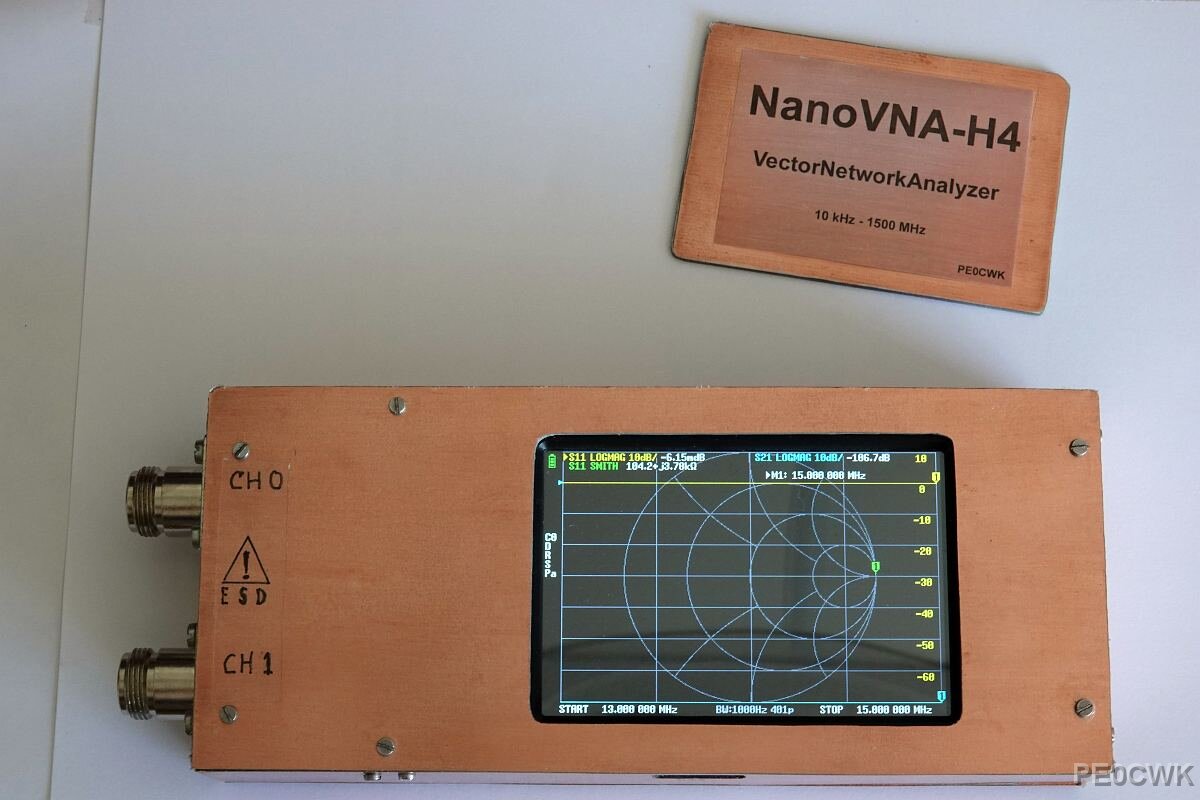

    Portable NanoVNA-H4 PE0CWK
    NanoVNASaver software
    https://groups.io/g/nanovna-users

    Delta Loop Skywire Antenna 80m - 10m

    LOOP

    HF antenna: 80m horizontal LOOP, Hustler 4BTV VERT (10-15-20-40m), 80m dipole, 40 dipole, G5RV

    SHOCKERin radiosivut, tee-se-itse, luuuppi, ja luupit

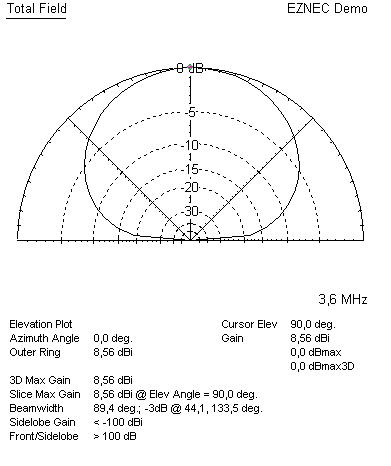

    Antennin lähtökulmat kun F-kerros on 160...480 km korkeudessa.

    Esim. jos asemien välimatka on 300 km, suurin S-mittarin voimakkuus saadaan, kun valitaan antenni jonka lähtökulma on 47...73 asteen väliltä. F-kerroksen korkeus vaihtelee vuorokauden ja vuodenajan mukaan. Katso missä korkeudessa F-kerros on nyt.

    Katso lisää NVIS Amateur Radio Antennas

    80m puoliaaltodipolin hyvä asennuskorkeus on 12...16 m. (asennussuunnalla itä/länsi ei ole väliä, koska matalalla oleva dipoli säteilee ympäriinsä)

    Katso Radioaallon eteneminen PowerPoint esitys

    1/4 GP:en LASKUKAAVA:

    1/4 Wave Ground Plane Antenna Calculator

    ja

    LOOPin mitoitus Laskin

    ja

    PUOLIAALTO DIPOLIN LASKUKAAVA:

    71,25 / Mhz = puoliaalto dipolin viiksen pituus metriä
    71,25 / viiksi = taajuus Mhz
    Kaavassa jo lyhennyskerroin

    esim: 71,25 / 3.699 Mhz = 19.26 m
    tarvitaan siis 2 kpl 19.26 m samanpituisia lankoja (1/4 aaltoa)
    toinen kytketään koaksiaalikaapelin kuumaan karvaan ja toinen vaippaan.
    helppo tehdä ja aina toimiva vaikka ilman viritintä, tämä on 1/2 aallon dipoli.
    käytännössä tarvitaan lankaan noin 5 cm lisää taitoskohtiin ks. alla kuva

    esim 80m: 71,25 / 3.699 Mhz = 19.26 m = 1/4 Wavelength

    kuvalähde     ARRL.org

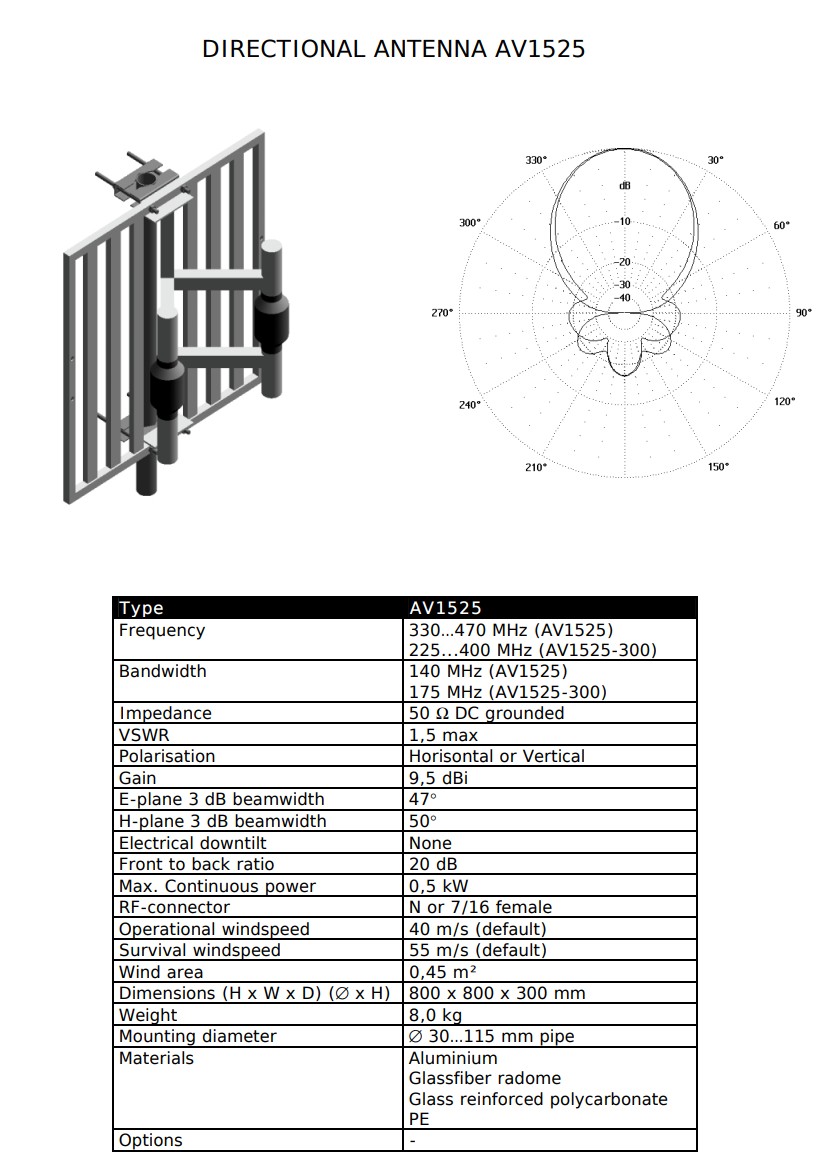

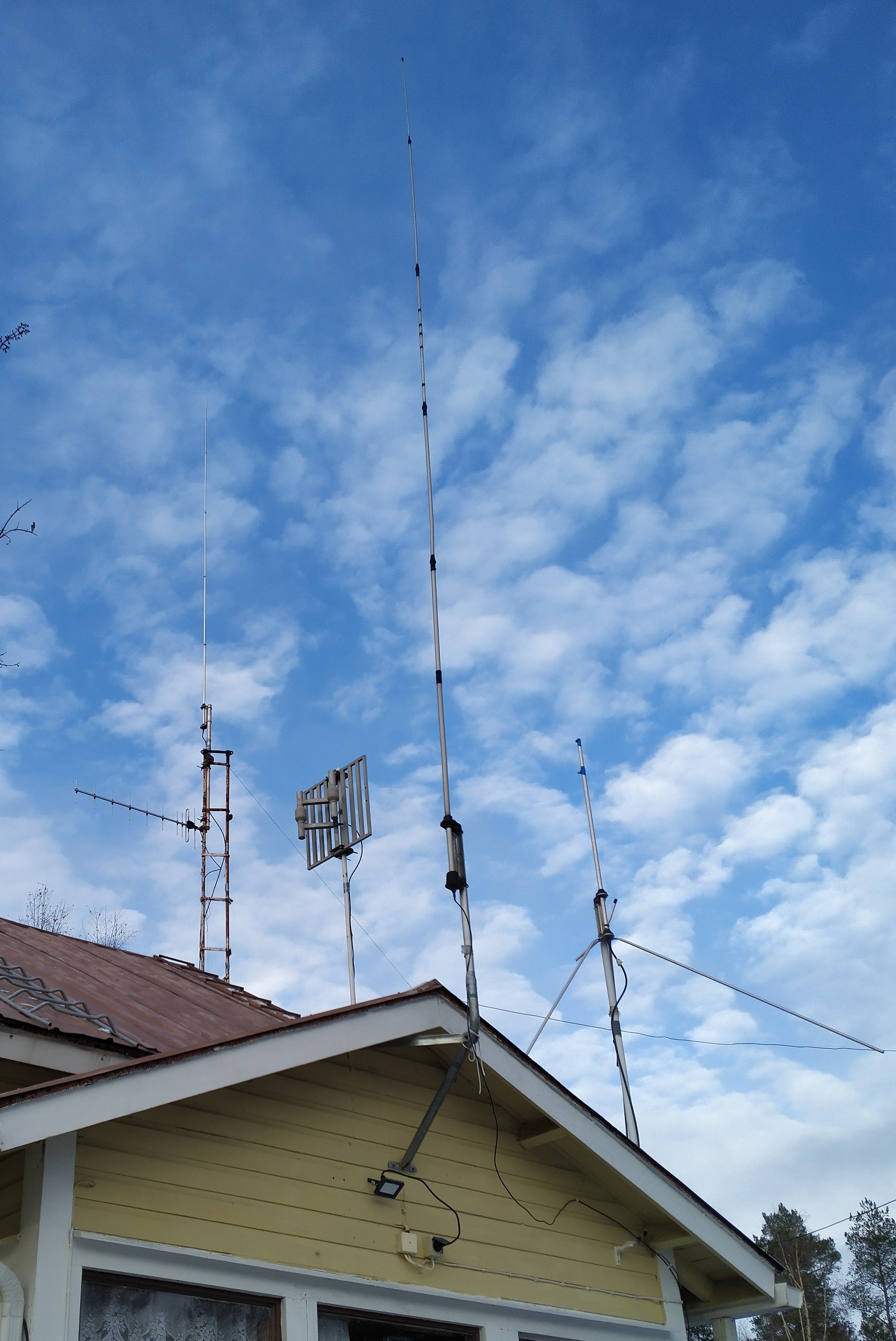

    Aerial AV1525 UHF

    Aerial AV1525
    kuvalähde
    https://aerial.fi/tuotteet-palvelut/
    Aerial antennit

    70 cm 9EL yagi, 1/2 CB, 70 cm AERIAL AV1525, 1/2 28 mhz, 6m 1/4 GP vertical

    9 el yagi 2m, 10 el yagi 70cm, 6 el yagi 2m, TV antenni, 2 el Dipoli 2m, 2m Loop

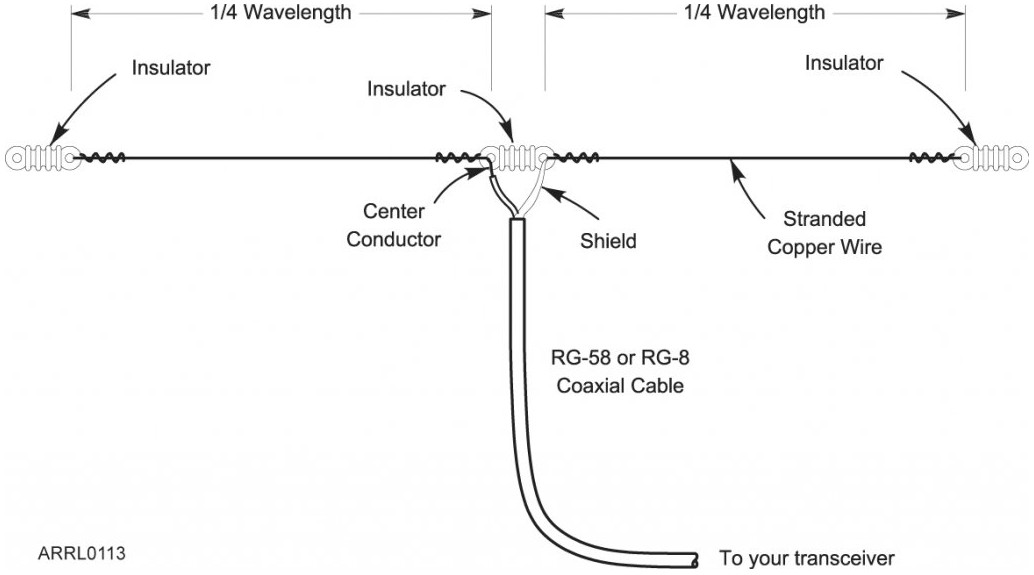

    alla kuvassa 80m 1/2 dipoli.

    Dipolilaskin

    Yagi Calculator

    GP laskin (maataso antenni)

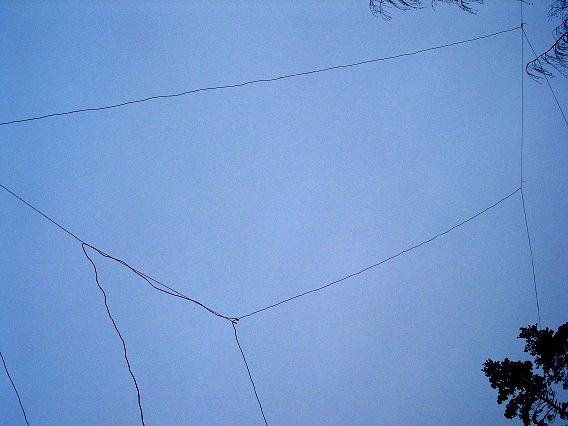

    alla 80m Horisontaali LOOP

    80 m Luuppi ja 20 m luuppi

    80 m luupi horisontaali asennossa HOHPL

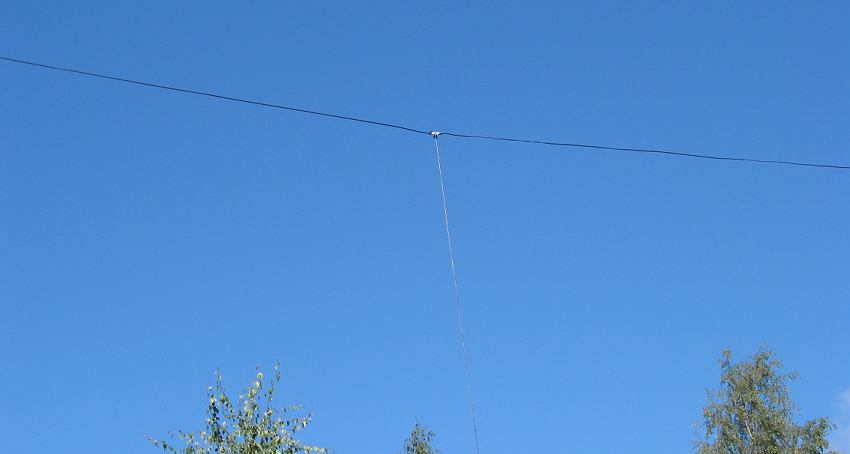

    80m Dipoli

    40m dipoli

    Käytössä on 3,5 Mhz 80 m Loop antenni horisontaali asennossa tai 40m 1/2 alloon dipoli: Horizontally Polarized Large Wire Loop 80 m Antennas

    9EL2 (11,8 dBD) 144 - 146 Mhz 2 meter yagi 4,5 m puomi 13 m korkealla and second antenna 1 element quadi.

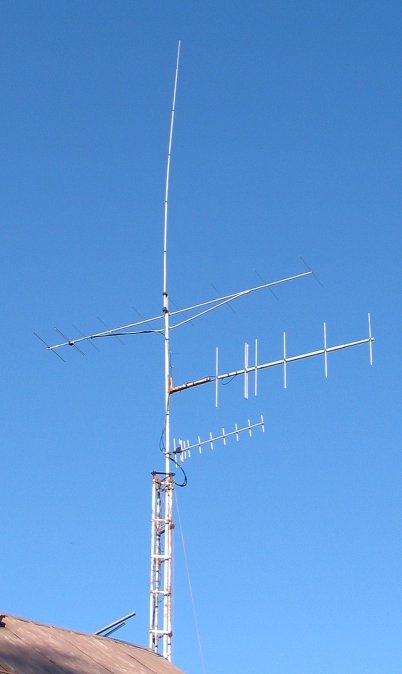

    CB 27 Mhz + 9 EL 145 Mhz + 6 EL 145 Mhz + 11 EL 435 Mhz

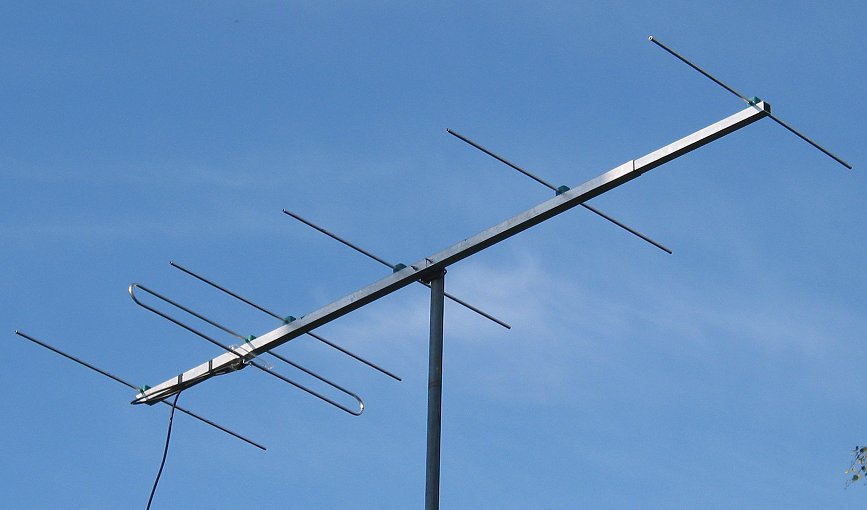

    2m 6 EL Yagi home made

    70 cm A Portable Antenna for Mode B and J Satellites

    10 EL WIMO

    Katso lisää kuvia WIMO WY7010 10 EL YAGI

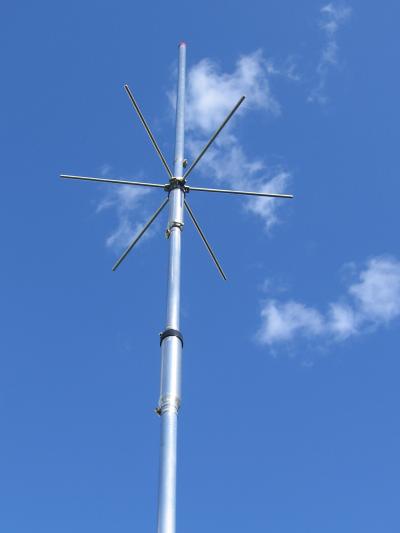

    Hustler monialue VertiAbout us
    cal 4BTV Band     40/20/15/10m 6,6m pitkä

    Osta näitä on 3 kpl

    Tee helposti 1:1 CHOKE BALUN

    MULTI BAND HF FAN DIPOLE ANTENNA DESIGN

    Dipolin asennus korkeus ym. -->> NVIS Amateur Radio Antennas

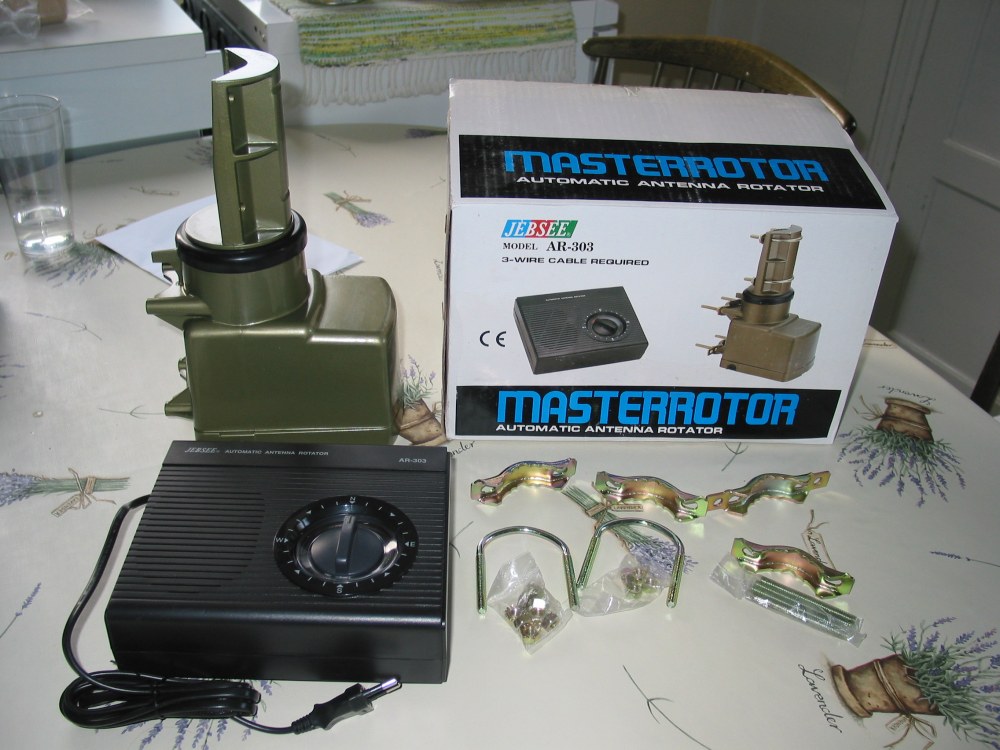

    JEBSEE Model AR-303

    JebSee model AR-303, Automatic antenna rotor masterrotor, antennin kääntömoottori

    Puhdistusta ja taas toimii, mutta kesällä 2011 teki topin

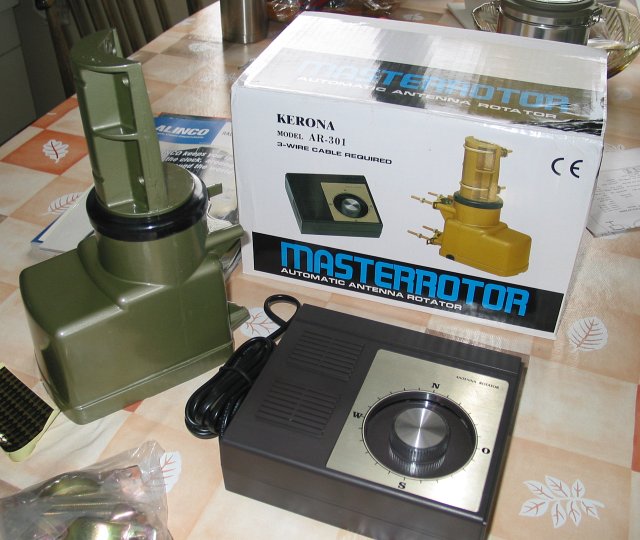

    Uusi moottori 27.9.2011 Masterrotor Kerona Model AR-301

    suomessa myy Kääntömoottorit - Helsingin Radiopuoti ky

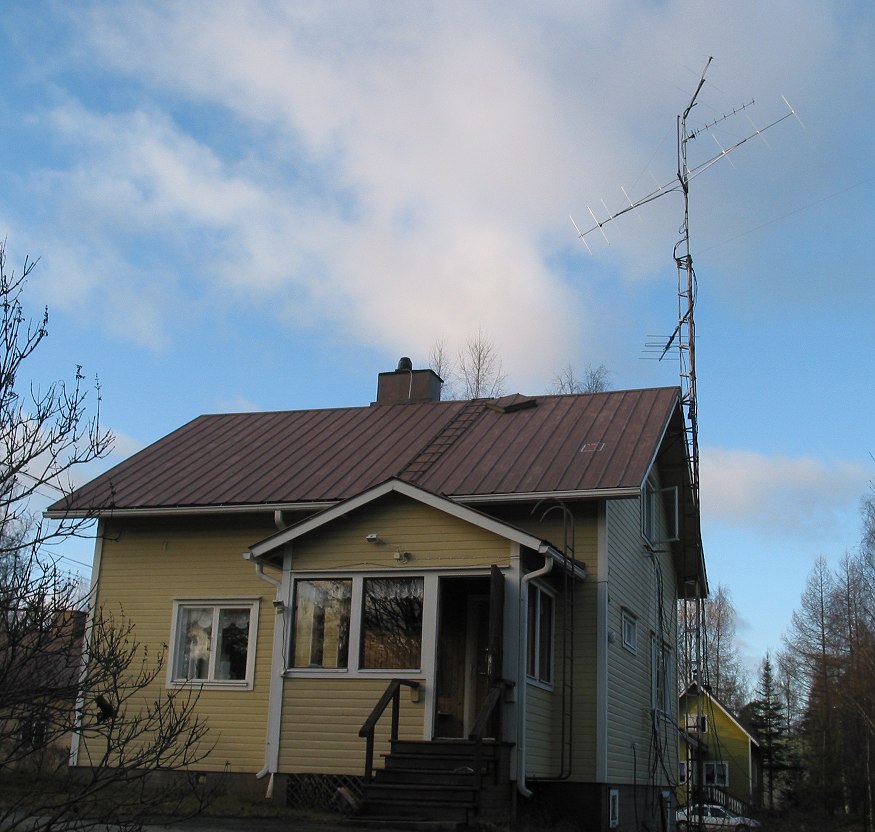

    Kolmiomasto nousee käsivinssillä.
