Tablero Electonico para Gimnasio
Las fotos muestran el tablero que realizamos un grupo de cinco estudiantes de la
Escuala Nacional de Educación Tecnica número 5 de la ciudad de Avellaneda. En
ese entonces cursabamos quinto año de la carrera de Técnico en Electrónica.
Estubimos trabajando todo el año en el diseño, prueba y puesta en marcha del
equipo.Al año siguiente se termino de ensamblar y se monto. Eso fue en los años
1991 y 1992.

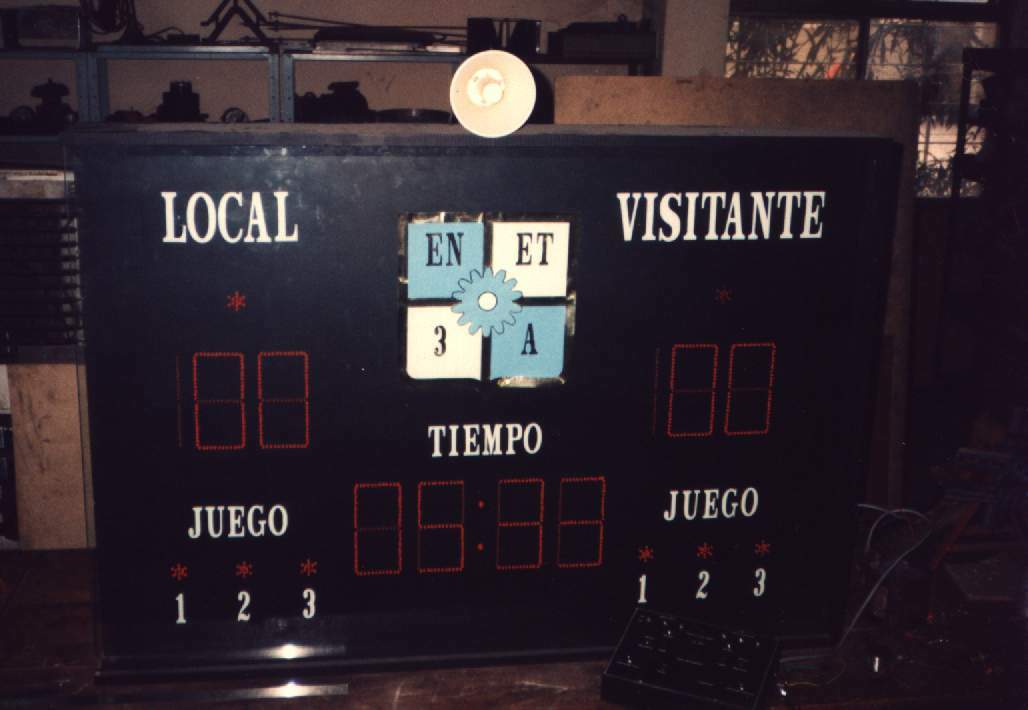

El tablero cuenta con dos contadores ascendentes/descendentes de dos digitos y
medio, un reloj ascendente/descendente de noventa y nueve minutos con segundero,
preseteable en el valor deseado. Parada con temporizador de un minuto y bosina
automaticos. Indicador Local/visitante y de cantidad de juegos.

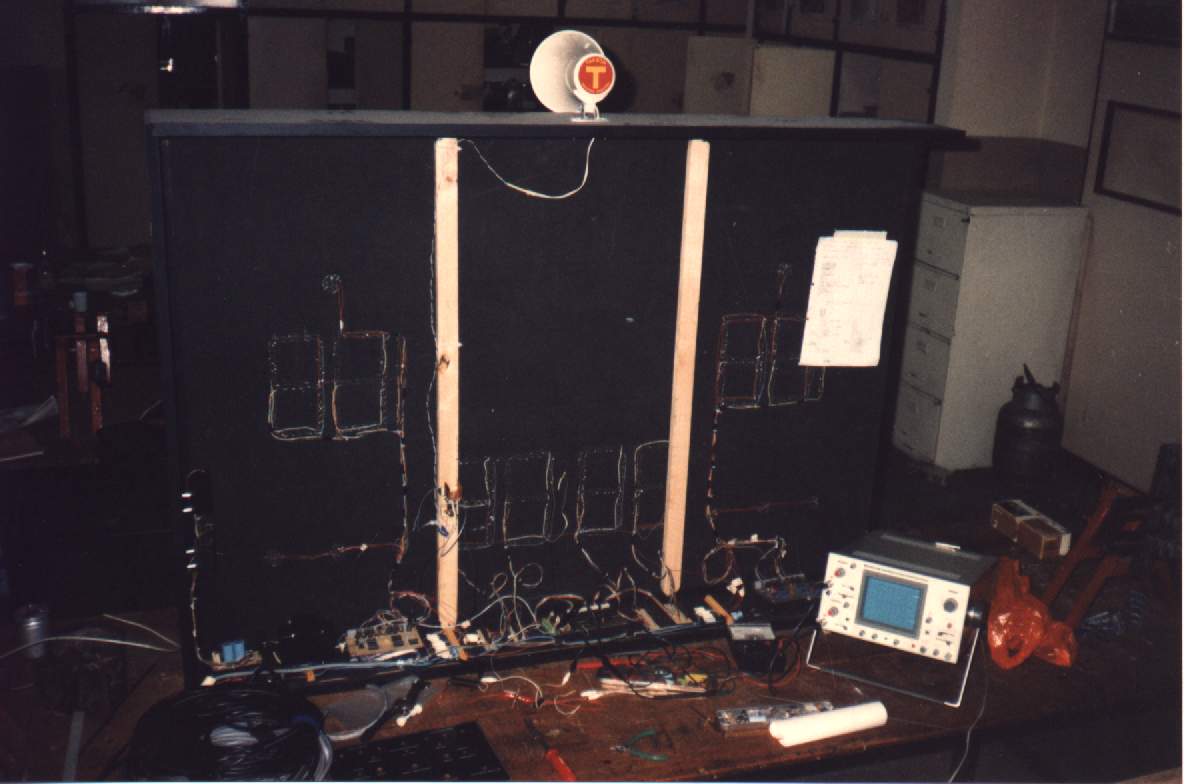

En la parte trasera poemos ver en el piso y de izquierda a derecha: La fuente de alimentacion y sobre el
borde los transistores de paso de la misma, el contador visitante, el reloj, y el contador local.
En frente vemos a Daniel entrando al taller, el profesor que nos guio y nos soporto durante todo el tiempo de trabajo.
