Artículos
y opiniones
La
antena misteriosa de W5GI
Esta
es una antena multibanda derivada directamente de la
popular G5RV, a la cual se le adaptan sus elementos para
ponerlos en fase, en efecto, tan misteriosa no es, pero
según su experimentado creador, John P. Basilotto, W5GI
tiene muy buen rendimiento en la banda central, en este
caso la banda de 20 metros.
El origen
El diseño de la
"Mystery Antenna" fue inspirado por un
artículo escrito por James Taylor W2OZH en el cual se
describe el comportamiento de formaciones colineales
realizadas con cable coaxial de manera experimental
logrando una baja impedancia en el punto de
alimentación..
El "misterio" de la antena viene del hecho de
que es difícil, si no imposible, explicar por qué
funciona la antena, así como lo hace. Es un proyecto
especialmente adecuado para los aficionados que no
disponen de los medios para instalar torres y matrices de
rotación. Todo lo que necesita son dos soportes
verticales, los árboles funcionan bien, a unos 40 metros
de distancia entre sí, para permitir la instalación de
antenas de alambre a unos 7,5 metros sobre la tierra.
Esta es una antena del tipo colineal compuesta de tres
medias ondas en fase para 20 metros, con una línea
adaptadora de media onda para la misma banda.... puede
sonar y parecer una G5RV pero es sustancialmente
diferente, porque la antena de Louis Varney, se compone
de tres medias ondas fuera de fase para la banda central.
Existen dos importantes razones para emplear tres medias
ondas, una es la búsqueda de un determinado patrón de
radiación, cuatro lóbulos en 20 metros para la G5RV, y
la otra es lograr una baja impedancia en el punto de
alimentación, para poder conectar una línea de cable
coaxial hacia el interior del Qth.
Por su parte el desarrollo de W5GI alcanza seis lóbulos
de radiación en los veinte metros y tambien una baja
impedancia para la línea de transmisión, en definitiva
es una antena de alambre extendido que incorpora la
ventaja de tener tres elementos colineales en fase para
la banda central mejorando el rendimiento de la G5RV
original.
El principio de funcionamiento de esta antena misteriosa,
está en aquel artículo publicado en la Revista Amateur
Radio por James Taylor, según el autor si se aplica una
corriente de RF en el elemento central de un cable coaxil
abierto, se puede invertir la fase de la corriente
aplicada, normalmente para el caso de las trampas de onda
se suele utilizar un cuarto de onda,
En sus experiencias Taylor pudo demostrar que aplicando
una tensión de RF sobre el conductor central de un cable
coaxial abierto, esta se desfasa sobre la malla del cable
unos 180 grados respecto de su fase original. Esto se
debe a que la energía pasa sucesivamente de izquierda a
derecha dentro del cable, lo que provoca un retraso de un
cuarto de ciclo, luego la señal emerge por la malla del
cable lo que suma otro cuarto de ciclo, alcanzando un
medio ciclo, 180 grados, necesarios para alinear la
energía de radiación de la G5RV.
Este es el propósito logrado con la sección de media
onda construída con coaxial,
primero retrasa la fase de radiación y luego adapta las
tres partes que componen esta particular antena, tres
medias ondas en fase para la banda central.
En la otras bandas, esta antena puede cubrir desde 80
hasta 6 metros, se comporta como la G5RV original.
Aspectos de la
construcción
Los primeros
prototipos de la antena Mystery utilizaron las fórmulas
de Taylor, por lo que se pedía para el corte de los
cables de una longitud de onda trimestre en función de
la fórmula 234 / f (MHz) y el cable coaxial, utilizando
la misma fórmula, pero aplicando un factor de la
velocidad adecuada, esta primera versión funcionaba bien
en 20 metros, pero no como una antena multibanda.
La segunda antena fue construida con el cable coaxial
construido con corte a la misma longitud que el alambre,
esto fue hecho con la creencia de que tal vez el cable
coaxial no se comportó como coaxial y por lo tanto el
factor de velocidad no era aplicable. Sorprendentemente,
la nueva antena tuvo un rendimiento excepcional, en 20
metros, se desempeñó casi tan bien en las bandas de HF
y 6 metros, como la antena de referencia una G5RV
original.
Lista de
materiales:
3 aisladores de
cerámica o similares
22 metros de cable para electricidad de 2 mm
11 metros de cable coaxil tipo RG58
11 metros de línea amphenol de 300 ohms
o media onda para 20 mts de línea abierta, escalerita
casera
11 metros de cable coaxial RG213 para llegar al equipo
Un conector adaptador para conectar la línea abierta al
coaxial
Un trozo de termocontraíble para sellar las conexiones
Paso a paso
1) Cortar
el cable eléctrico en cuatro secciones de 5,10 mts cada
una
Cortar dos secciones del coaxil RG58 de 5,10 mts cada una
Cortar 10,20 mts de línea de 300 ohms, o igual medida de
línea abierta
2) Pelar unos cinco centimetros de un extremo en ambas
secciones de RG58
de la misma punta separar unos dos centímetros de la
malla, para conectar
sólo el centro con la primera sección de cable
eléctrico.
3) Pelar unos cinco centímetros de los otros extremos en
ambas secciones,
pero teniendo en cuenta que en este se conectan ambos,
centro y malla
con la segunda sección de cable electrico.
4) Armar un dipolo convencional para 20 metros, unos 5,08
metros por lado,
con el aislador central y la bajada de línea abierta.
5) Conectar a este dipolo ambas secciones de RG58
conectando solamente
el conductor central al cable eléctrico (Punto A) en las
dos ramas.
6) Agregar la segunda sección de cable eléctrico,
conectando sobre la malla y
el conductor central del RG58, en corto, (Punto B) en las
dos ramas igual.

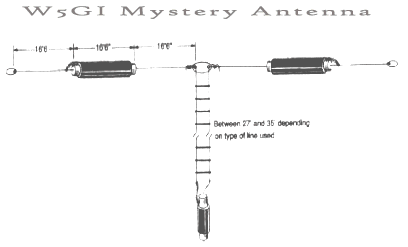

Esquema general de la Mystery de W5GI, las
medidas originales figuran en pies.
7) Soldar
y aislar del agua las conexiones y colocar los aisladores
finales.
Finalmente instalar
la antena a unos siete y medio metros de altura sobre el
piso, tratando de lograr la mayor apertura posible,
aunque funcionará igual en forma de V invertida,
ajustando experimentalmente el angulo de las ramas.
Desempeño
Según las
notas del autor en 20 metros, se debe esperar de 3 a 6 dB
de ganancia sobre un dipolo y unos seis lóbulos de
radiación con una figura de 8 alargada perpendicular al
plano de la antena, esto es típico de una serie de 3
elementos colineales.
Para obtener una explicación simple de matrices
colineales puede leer "Solución de problemas de
antenas y líneas de alimentación" por Ralph
Tyrrell, W1TF.
En todas las otras bandas de la antena se comporta como
una G5RV, que es realmente un dipolo de longitud
aleatoria, menos en 20 metros.
Informes de algunos usuarios dicen que es posible
utilizar la antena de 160 metros, pero usted tendrá que
conectar el cable de dos líneas juntas en el punto donde
se conecta al cable coaxia,en esta banda la antena se
comporta como una Marconi. Los que han utilizado la
antena en 160 metros dicen que es una antena receptora
más tranquila en comparación con otras antenas de la
banda.
En cuanto a la teoría de la operación, sigue siendo un
misterio, al menos tres "expertos" intentaron
modelos de computadora de la antena, los tres obtuvieron
resultados completamente diferentes.
|
