C) 2009
---------------------------------
|
LU2JCI
Beto - Concepción
-
LU2JCI,
en la actualidad, transmitiendo con una réplica de su primer
equipo de Amplitud Modulada construído en los ´70, acompañado
por LU7JAM como en aquel entonces. El equipo fue bautizado como <El
Ricardito> en homenaje a su tío Ricardo quien lo ayudó
en sus primeras experiencias de radio, en Maciá, provincia de
Entre Ríos, Argentina. Foto digital tomada por Margarita Mayo
de 2010.

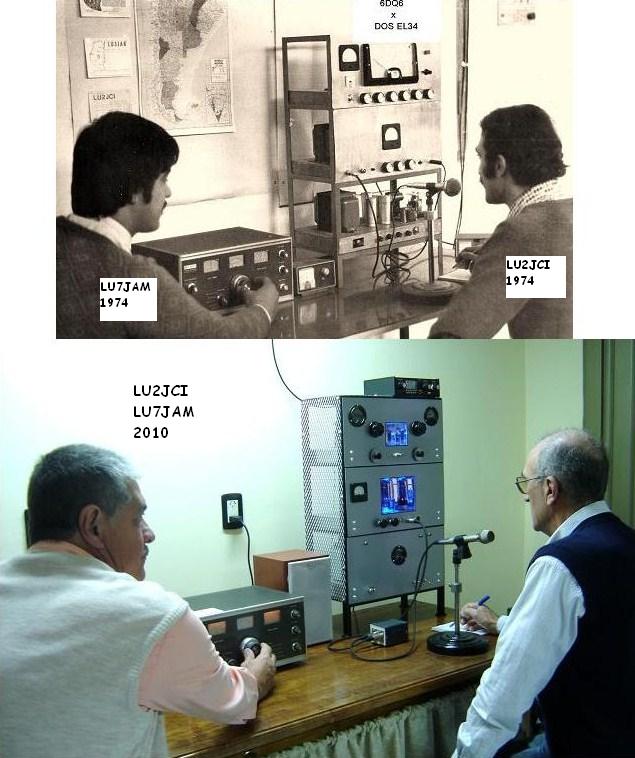

- En la
imagen superior, LU2JCI, Beto, operando su
primer equipo de amplitud modulada junto a
LU7JAM Oscar Azcurrain, al comando del
receptor, en Maciá, Entre Ríos, año
1974.
- En la
foto inferior, la misma situación, pero en
la actualidad año 2010,
LU2JCI operando una
impecable réplica de aquel legendario equipo
de AM, y a su lado LU7JAM manejando el mismo
receptor, sólo han
pasado treinta y seis años.... Realmente
para la historia de la radio...!!!
"Con
la amistad invariable de siempre..."
- LU7JAM
Oscar Azcurrain y Beto LU2JCI en un saludo
cordial en su reciente encuentro, para
recordar los emotivos momentos vividos en
1974. Foto digital recibida vía e-mail. Mayo
de 2010.
LU2JCI
first AM equipment

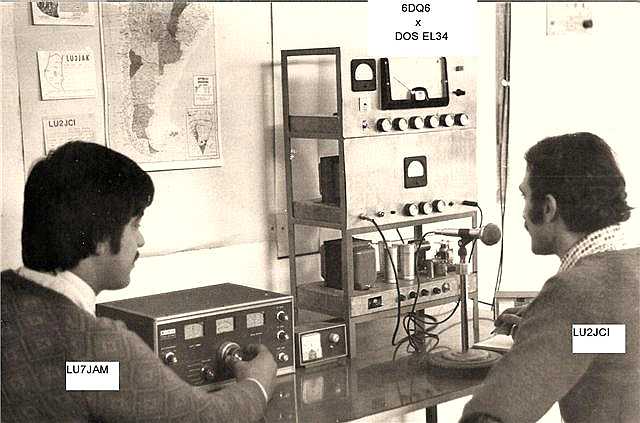

LU2JCI imagen del primer
equipo de amplitud modulada, Maciá, Entre
Ríos, 1974. A la izquierda LU7JAM Oscar
Azcurrain, operando el receptor y a la
derecha LU2JCI en su primer contacto en 80
metros con LU9LA Osvaldo de Monte Caseros,
Corrientes. Foto de archivo recibida vía
e-mail.
Ficha
técnica del equipo
Este primer equipo de
amplitud modulada, construído por LU2JCI en
Maciá, Entre Ríos, entre 1973 y 1974,
tenía la siguiente configuración
operacional:
Estructura del bastidor: de
hierro con frentes de aluminio; en tres
bandejas, fuente de alimentación abajo,
modulador al medio y en la parte superior la
etapa de radio frecuencia.
Fuente de alimentación 220
Vca; 600 VCC 0,5 amp.
Oscilador de frecuencia
variable del tipo Geloso, 20, 40 y 80 metros.
R.F. ; una 6CL6 como
separadora - excitadora y una 6DQ6 como
amplificador de salida en clase C.
Modulador, con una 6AU8 como
pre de micrófono y una 6N8 como excitadora
de audio y dos EL34 en configuración
push-pull, ultralineala la salida. Los
transformadores e impedancia del tipo Audiel
y el micrófono titular un AKG dinámico,
modelo DEL 190.
La antena un dipolo de media
onda para la banda y el receptor un Kenwood,
de banda corrida.
LU2JCI´s
Fenix project

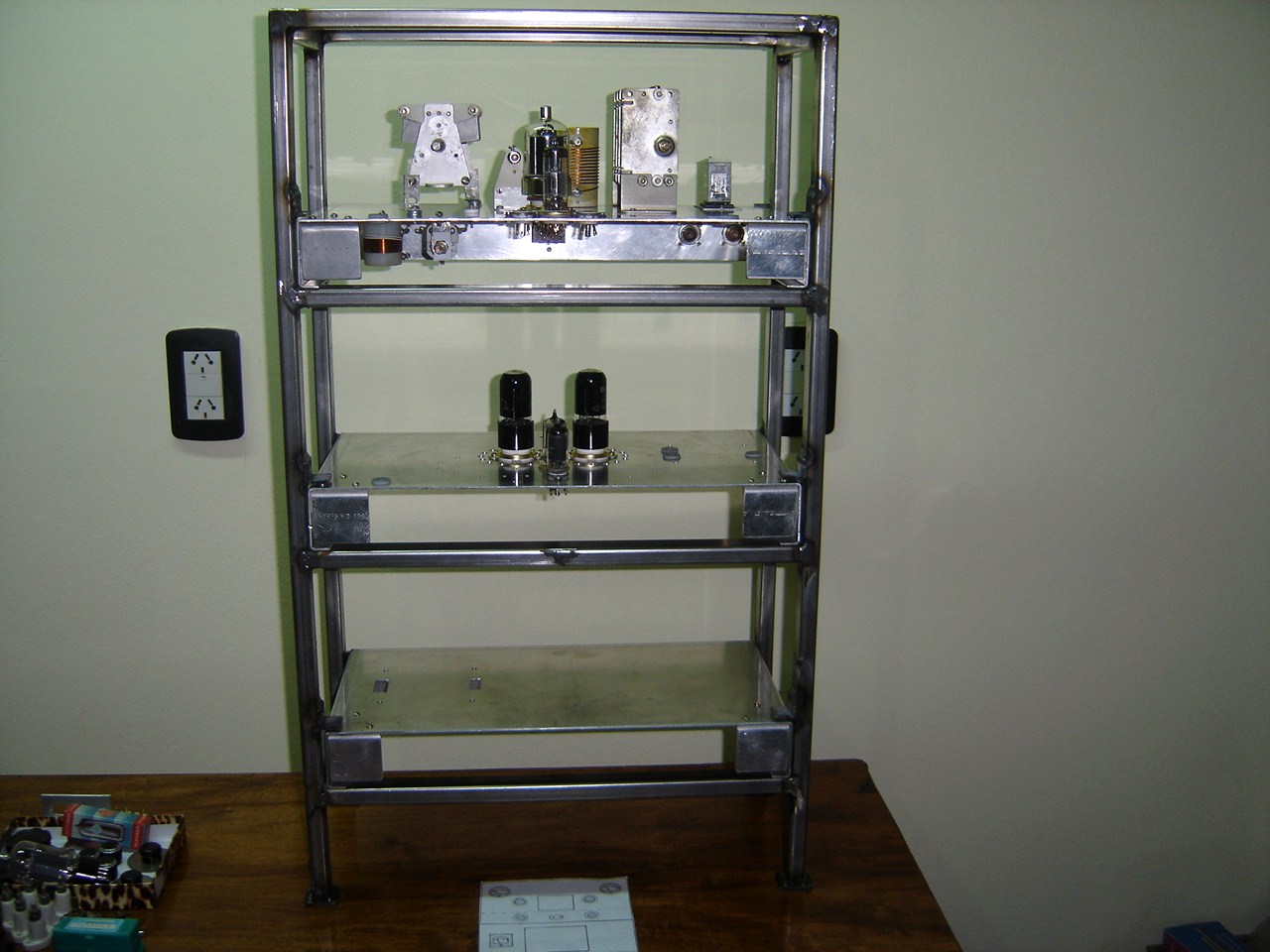

Vista del proyecto de
réplica del primer equipo de AM de LU2JCI,
en pleno desarrollo, estructura vertical para
las tres bandejas, fuente de alimentación,
modulador y etapa de radiofrecuencia. Foto
digital del archivo de LU2JCI, recibida vía e.mail. Julio de 2009.
The
ultimate project
Este proyecto de LU2JCI,
comprende el diseño, desarrollo y
construcción de una réplica del legendario
primer equipo de amplitud modulada,
construído por el mismo en el QTH familiar
de la localidad de Gobernador Maciá, en la
zona central de la provincia de Entre Ríos en
Argentina, allá por el año 1973.
La
historia
En aquellos tiempos los
equipos de radioaficionado se armaban con los
escasos materiales que se podían conseguir,
más aún en el interior del país. Así fue
que con la guía de su tío Ricardo, Beto
pudo construir su primer equipo de amplitud
modulada, el cual luego de una legendaria
travesía radial fue regalado a otro colega
para que hiciera sus primeras armas en la
actividad.
Ahora, luego de más de
veinticinco años, LU2JCI se ha propuesto y
ya ha comenzado, la construcción de una
réplica de aquél su primer equipo
transmisor de radio. Por supuesto que ha
pasado mucha agua debajo del puente, y con
mucha más experiencia en el hobby, este
proyecto es un planteo superador en cuanto a
la calidad de los materiales y al desarrollo,
pero mantiene la esencia y la base
tecnológica de la época.
Avanza
el proyecto

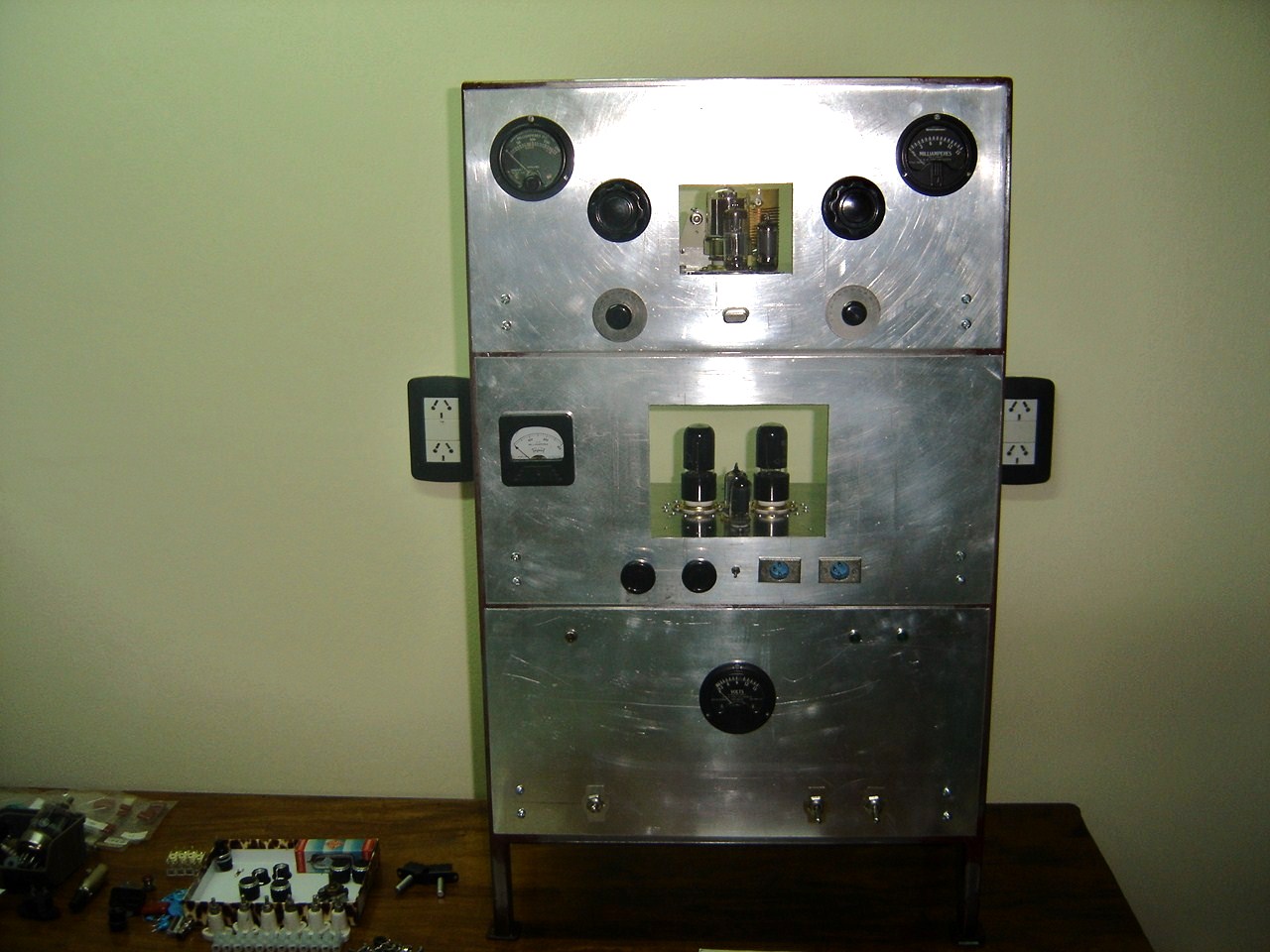

Esta nueva imagen muestra el
Proyecto de LU2JCI, en los tramos finales de
su construcción, el frente prácticamente terminado, sólo faltan algunos detalles y en

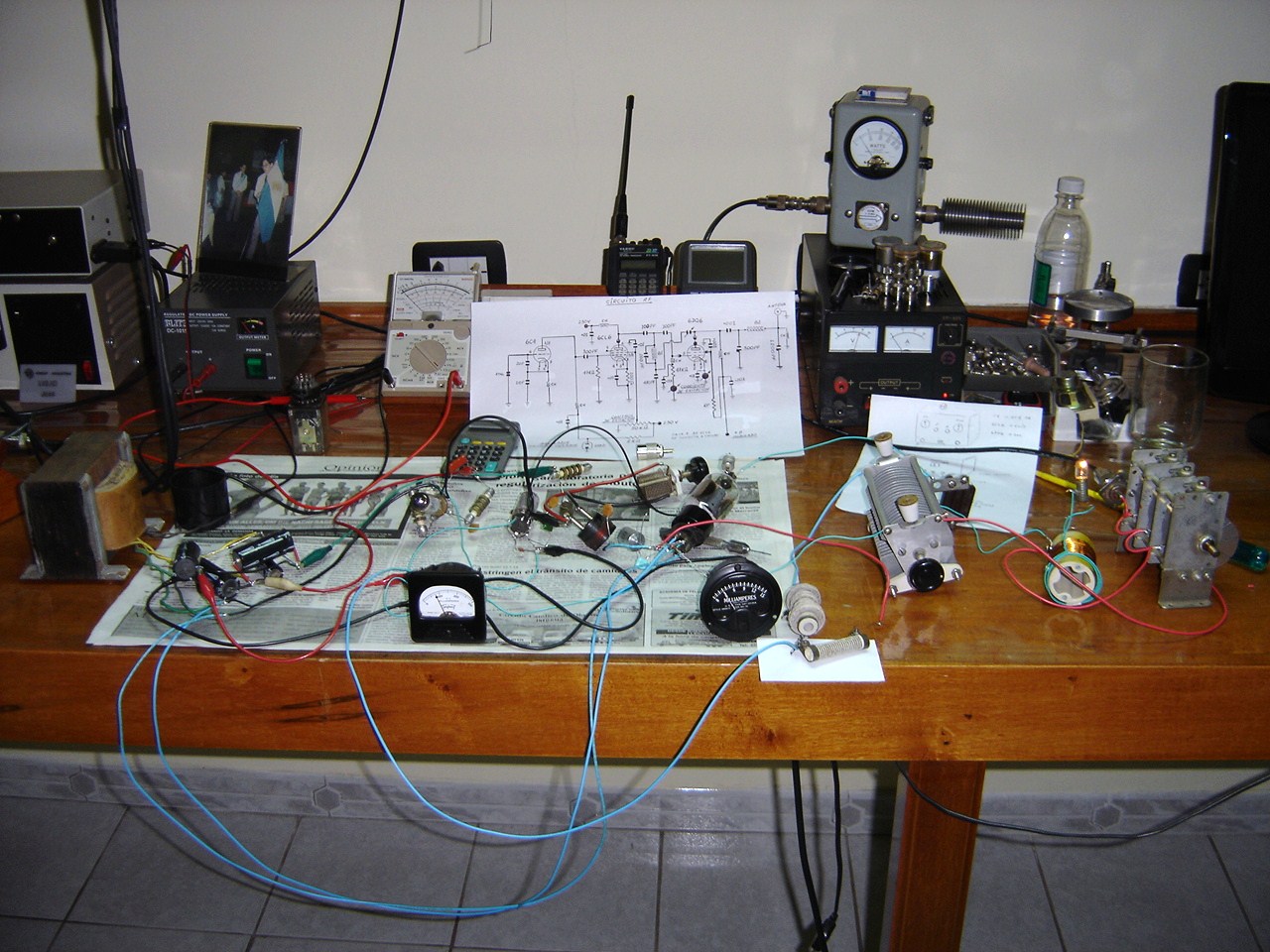

la parte electrónica se están realizando
las primeras pruebas de funcionamiento. Esta
foto fue recibida vía e-mail a fines de
Agosto de 2009.
Ahora
en el aire...
Finalmente llegó el día,
esto fue el pasado 20 de Septiembre de 2009,
un día antes del inicio de una nueva
Primavera LU2JCI puso en el aire este
anhelado proyecto, esta vez en la Banda de 40
metros se pudo escuchar el sonido de los
´70, y todo con pleno éxito. Al día
siguiente con el comienzo de la Primavera
2009, acompañado de unas favorables
condiciones de propagación se armó una
interesante "ruedita" en la que
Beto recibió las salutaciones de sus colegas
de siempre en AM, estuvieron LU8EHA,
Norberto, LU1DCL, Claudio; LU1DCE, Jorge y
muchos otros a la escucha que saludaron a un
emocionado LU2JCI, que no hizo otra cosa que
cosechar lo sembrado. Felicitaciones....!!!
N.R.:
Quisimos reflejar el progreso de este proyecto hasta
su finalización, como una manera de recrear el
desarrollo artesanal de equipos de radioaficionados,
algo que lamentablemente se va perdiendo con los
años, además de contribuir a mantener vigente el
uso clásico de la modulación por amplitud.
|
