Transmisor para 21 MHz "Little Joe" |
||
|
Este circuito, basado en el diseño original de W7ZOI, es un clásico que con algunas variantes, puede utilizarse en casi todas las bandas y ha sido realizado por miles de aficionados. Puede encontrarse información sobre el mismo en la Web, como "Universal QRP Transmitter" o simplemente como "Little Joe" |
||
|
|

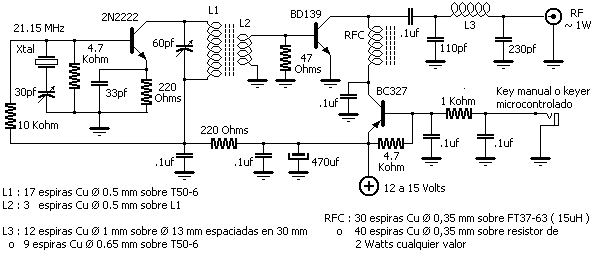

Circuito del transmisor para 21 Mhz "Little Joe" , con algunas variantes constructivas de bobinas. |
|
|

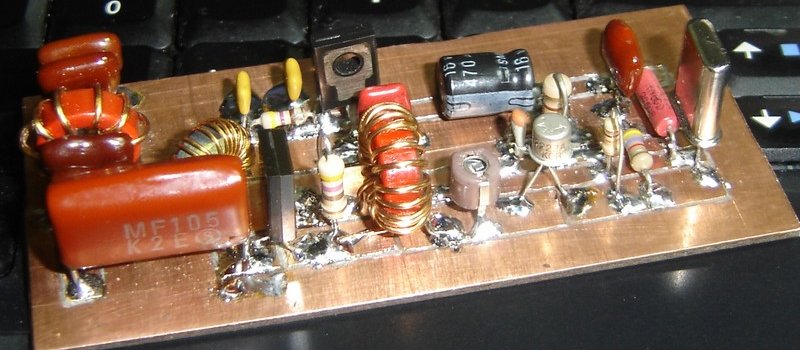

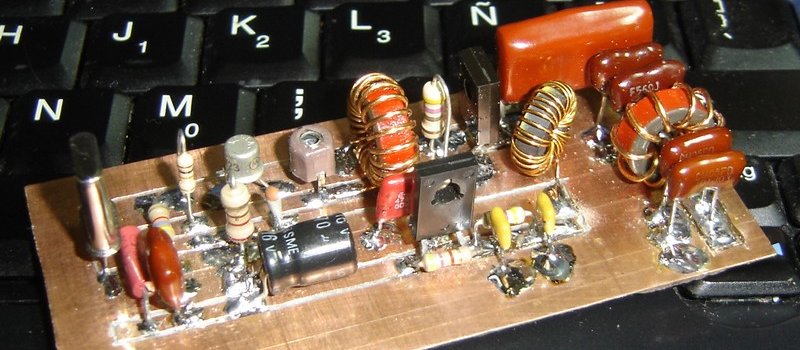

El prototipo, lo armé en una placa de pertinax cobreada, cortando las pistas con un torno de mano, método con el cual me siento cómodo y me permite experimentar cambios rapidamente. |
||
|
|
|
|
El circuito requiere pocos ajustes, siendo el más crítico el trimmer del tanque del oscilador. El trimmer en serie con el cristal permite variar algunos KHz la frecuencia del oscilador. También puede reemplazarse con un inductor, o eliminarlo, si la frecuencia del cristal es la apropiada. |
|

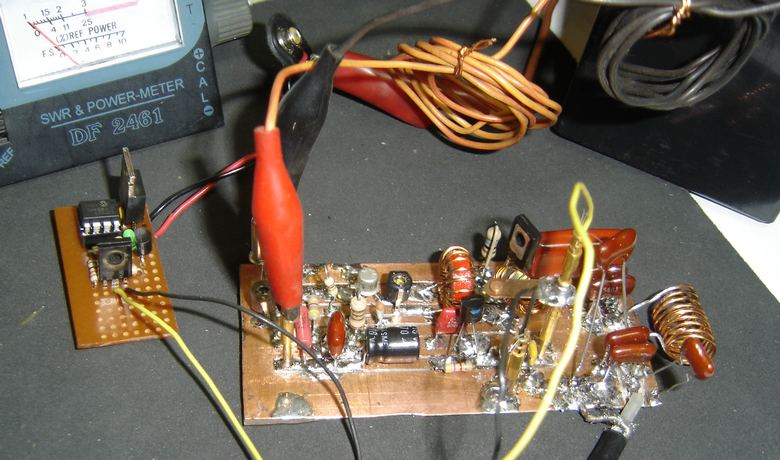

Una vez puesto en marcha, de acuerdo a los detalles indicados en el diseño del circuito que me facilitara el amigo Daniel LU4EG, realicé algunos cambios buscando la posibilidad de reemplazar los toroides por bobinas de núcleo de aire, aunque aún no conseguí reemplazar las del transformados L1-L2. Un esquema detallado del circuito, con los valores correspondientes a cada banda, puede encontrarse en el sitio web de K0KP, entre otros. El prototipo fué probado con un keyer realizado con un PIC 12F629 transmitiendo son un dipolo de 1/2 onda para la frecuencia, a modo de baliza durante varios meses sin presentar problemas, e incluso recibiendo algunos reportes de escucha |
|
|
|
|
||
|

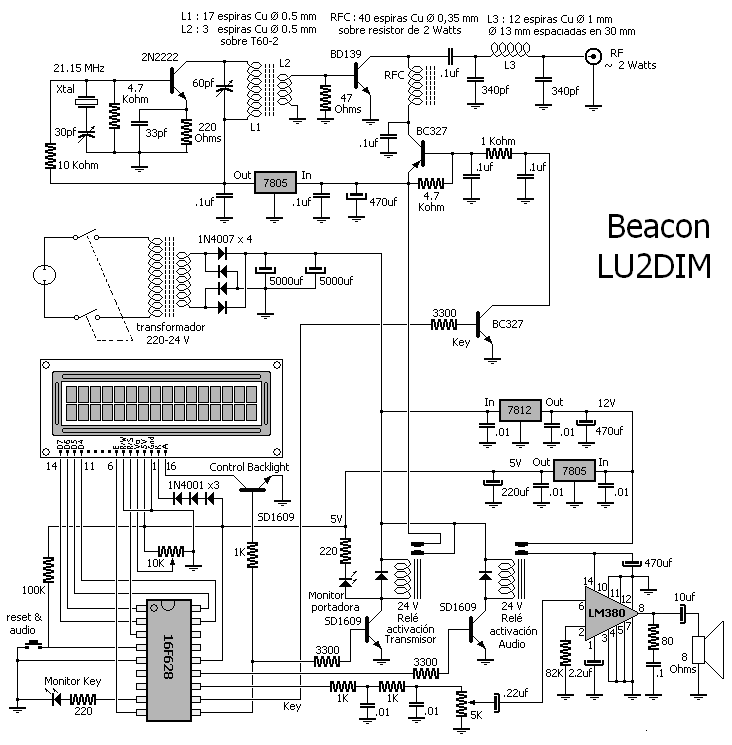

Radiobaliza LU2DIM para el Museo Naval de la Nacion |
|
Esta radiobaliza fué la primera del proyecto "Presencia" que llevan a cabo ATNA (Amigos de la Tradición Náutica Argentina) y LU7EO Avellaneda Radio Club, en la que tuve a cargo la construcción de la misma e incluye el transmisor "Little Joe" descripto anteriormente. El objetivo y destino de la baliza imponían algunas particularidades que no suelen incluirse en radiobalizas amateur, lo que se explica a continuación: La radiobaliza sería instalada y exibida en funcionamiento en el Museo Naval de la Nacion, por lo que debería contener todo lo necesario en un gabinete cerrado, a diferencia de la mayoría de los proyectos amateur, donde la fuente utilizada es la misma que se usa para el resto de los equipos, el circuito se deja a la vista y la baliza funciona en forma silenciosa y sin dar otro síntoma de vida que algún led testigo. Aquí no solo la fuente estaría incluída, sino que también era necesario mostrar al público visitante el objetivo, y la forma en que se escucha el mensaje transmitido. Para ello, se agregó un display LCD de dos líneas, que muestra el texto del mensaje, acompañando la transmisión en código morse, más un pequeño texto aclaratorio de su destino. También se incluyó una etapa de audio y un parlante, que permite escuchar el código tal cual es transmitido y escuchado por los radioaficionados, y obvimente, el led testigo que parpadea acompañando el código. A fin de obtener 2 W de potencia se utilizó una fuente de 24 Volts, para alimentar con dicha tensión la etapa final del transmisor, mientras que el oscilador se alimenta atraves de un regulador de 12 Volts, y finalmente el microcontrolador con los 5 Volts. El microcontrolador elegido fué un 16F628, necesario para el manejo del display, audio, conmutacion de alimentación del transmisor audio, backligth y testigos. Hablando del display, preferi uno de la línea Winstar, de dos líneas de 16 caracteres y backligth en color azul, con letras de 1 cm. de altura. Para la reproducción del audio elegí un LM380 de 14 patas El transmisor emite en la frecuencia de 21.149,5 Mhz, cada 5 minutos, encendiendo en ese momento el backligth y mostrando el mensaje en el display, letra por letra transmitida. Al encenderse por primera vez, se activa la sección de reproducción de audio y se puede escuchar el mensaje en audio. Aunque está previsto un pulsador, destinado a poner en transmisión y escuchar el audio al ser presionado, esta opción no se dispuso por cuestiones de exposición al público en el museo. En el intervalo entre cada transmisión, se muestra en la pantalla del display un texto explicativo del objetivo del beacon y el proyecto Presencia. |
|
|
