           Algunos amigos me preguntan para qué me tomo el trabajo de rescatar plaquetas,  circuitos y componentes de equipos electronicos descartados, porque la primera idea que les viene a la mente es el costo económico que tienen; y si lo vemos por ese lado, es cierto; en muchos casos no vale la pena.  Obviamente hay otras cuestiones; entre las que destaco :

         _ Disponer de componentes sin tener que salir a buscarlos a los comercios, (ni hablar si es un Sábado por la tarde o un Domingo)... y NO pagarlos !!!   jijiji

          _ Disponer de componentes que no se encuentran facilmente en comercios o de mejor calidad (capacitores de alta tensión de trabajo para filtros de línea, por ejemplo) o incluso los que ya no se comercializan.

          _ Aprender a conocer componentes, adaptarlos a nuestros proyectos, y adaptar nuestros proyectos a ellos. Probar las características de distintos componentes, sus tolerancias y límites, y por supuesto : quemarlos sin culpa !  No costaron nada !!

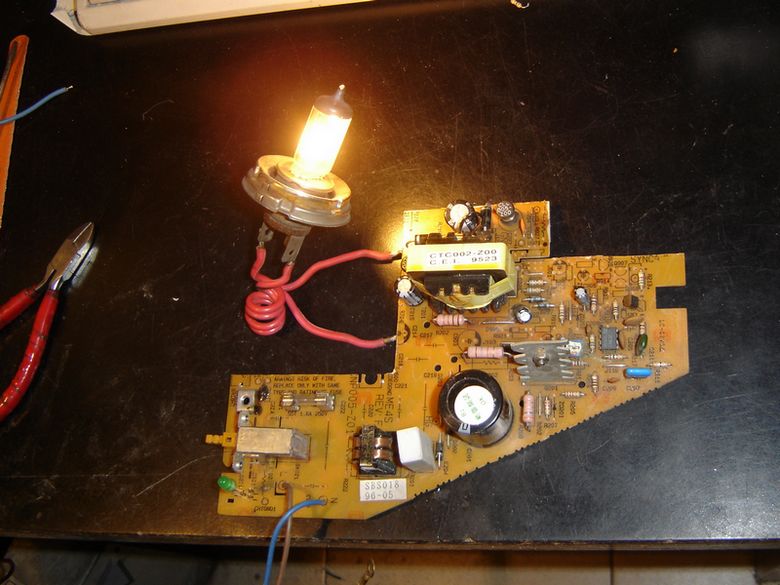

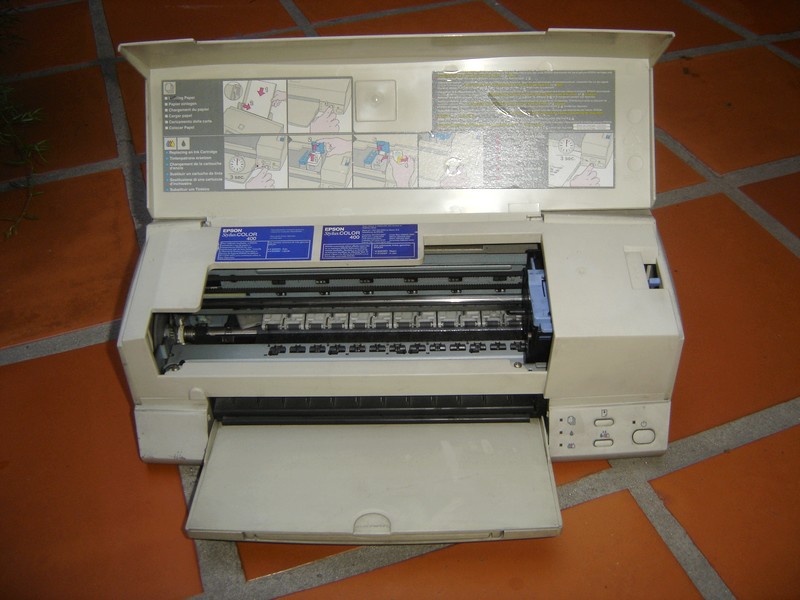

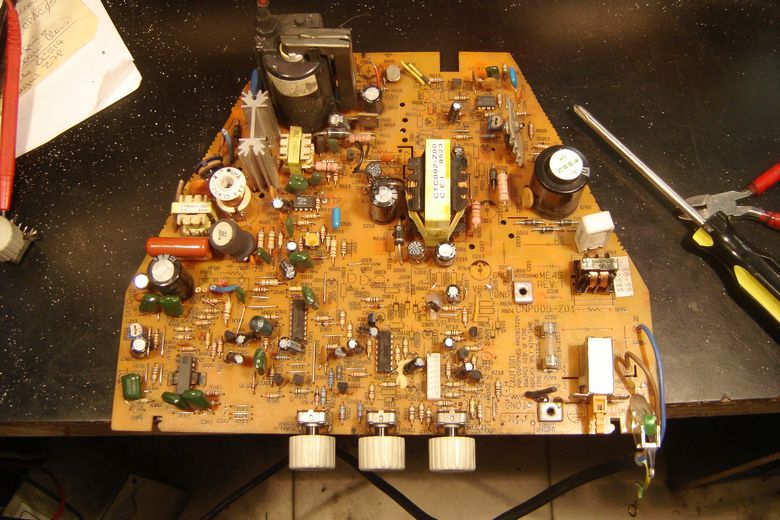

           En este circuito, bastante simple, se retiraron cables y conectores, dejando solamente los correspondientes a la alimentación de línea alterna de 220 V. para poder comprobar el funcionamiento de la misma. Una vez confirmado eso, se estudió el circuito y marcó con fibra el trazado del corte a realizar, para desvincular el circuito de la fuente de alimentación, del resto de la plaqueta. Teniendo en cuenta que el funcionamiento de fuente depende de algunos circuitos asociados, se procedió a ir seccionando las pistas por sectores, comprobando a cada paso que la fuente seguía operativa. Cuando el trazado fué cortado de las pistas totalmente, se procedió a terminar de cortar el pertinax, desvinculando el sector correspondiente.

Puentes de conexiones & Islas para montaje "Manhattan style"

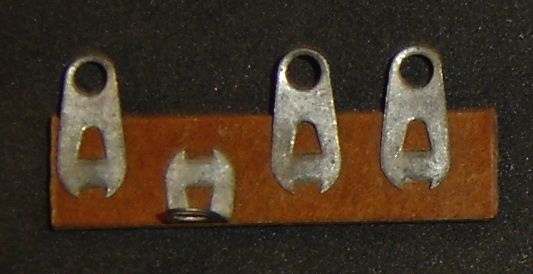

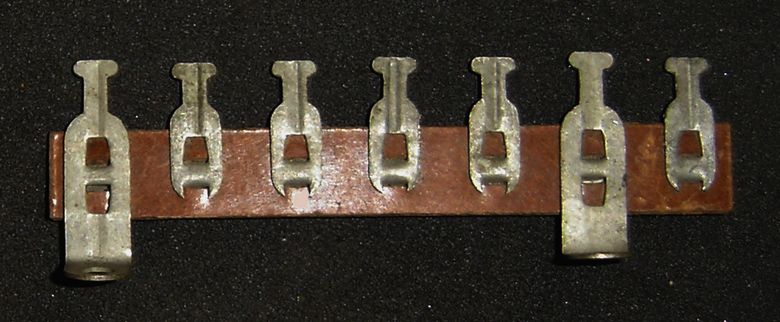

             Los ya casi desaparecidos puentes de conexiones para componentes, antes tán utilizados en los montajes de equipos valvulares, hoy son difícilmente conseguibles y los pocos que se pueden recuperar de desarmes y desguaces, es mejor reservarlos para reparaciones y/o reposiciones en equipos donde se justifica mantener el estilo y técnica de armado originales.

              No obstante lo antedicho, la técnica de montaje en puentes de conexión, es a veces la única opción, o al menos la más práctica en los casos de agregados de pocos componentes; es por ello que recurrí a opciones, obtenidas de plaquetas en desuso, obteniendo resultados aceptables en la mayoría de los casos.

              La idea es utilizar conectores, pines alineados, test-points, etc, que puedan desvincularse de las placas cortando parte de las mismas, y que sirvan de puntos aislados para soldar componentes.

              Cualquier plaqueta que tenga pines como los descriptos sirve, ya sean televisores, monitores, equipos de audio , etc. La precaución a tener en cuenta es verificar que las pistas que los conectaban queden aisladas entre sí, sin componentes ni conexiones que pudieran malograr el circuito que se quiera montar en el puente.

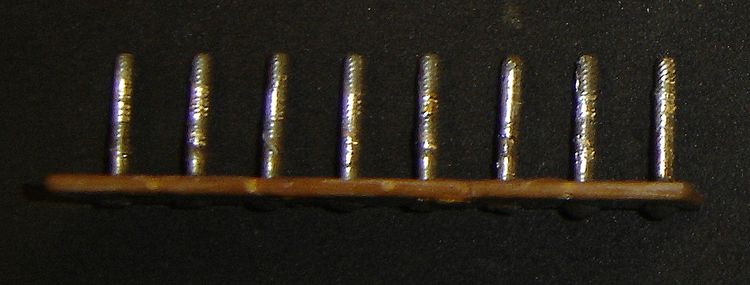

              En las fotos a continuación se puede ver una pequeña plaqueta obtenida de un televisor y la serie de pines de conexión separados de la misma.

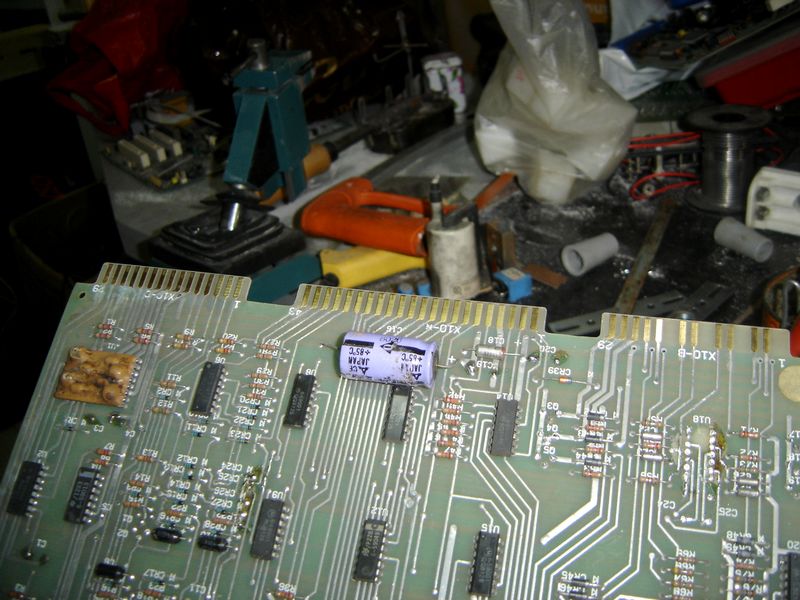

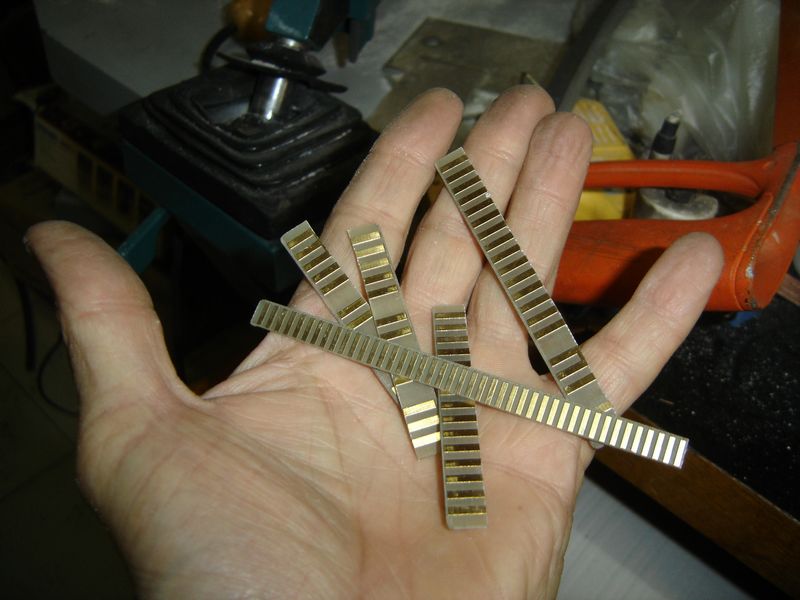

               Otra opción que utiliza un recurso muy abundante : las obsoletas placas de PC enchufales, de diversas épocas, cada una con características particulares; ISA, PCI, AGP, etc, y con diferentes usos posibles. También se puede utilizar cualquier placa electrónica que posea un sector para enchufe de ranura. La técnica es también simple : cortar con sierra el sector destinado a enchufar en la ranura de expansión, para aprovechar las tiras con bastones o sectores cobreados.

Disipadores

                 El desarme de Discos rígidos ofrece algunos componentes electrónicos reutilizables, y también algunas partes mecánicas interesantes. En este caso se muestra la utilización de la carcaza metálica de un viejísimo disco rígido de 5¼" como disipador, ya que es de aluminio, bastante grueso y apta para instalarle diodos rectificadores para una fuente .

                 Si bien el formato es bastante raro, la elección se basó en que tenía las dimensiones adecuadas, y podría ser sujetado del chasis del mismo gabinete ya que originalmente así estaba previsto.

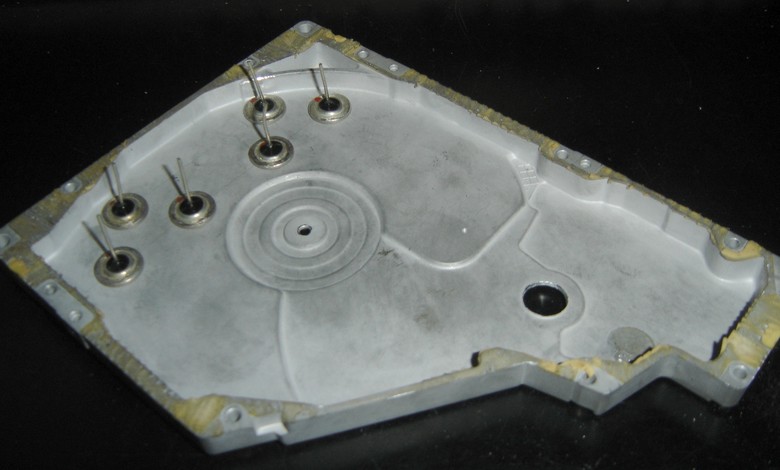

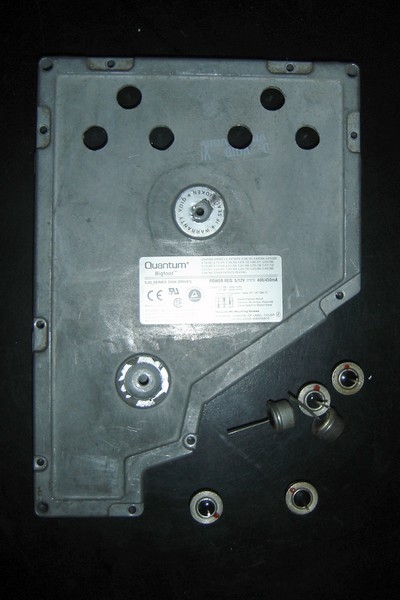

                 La distribución de los 6 diodos ( 3 por cada rama del secundario) se marcó en la carcaza, para luego realizar las perforaciones hasta la medida adecuada, donde finalmente clavé los rectificadores y uní los terminales.
