En toda estación de radio, fija, móvil y particularmente en las de campaña, hace falta conectar accesorios de 12 Volts a la fuente, que casi nunca tiene previstos conectores para más de un equipo y algún accesorio. Por eso es normal recurrir a la práctica de formar un "pulpo" de cables sobre cada terminal, y cuando ya no alcanzan... a lo sumo un chicote de alargue o los clásicos cocodrillos. Para facilitar un poco la cosa, y de paso dar la imagen de prolijidad (que todos los aficionados sabemos que escasea... ) , se pueden armar este tipo de cajas conectores de diversos tipos y para la aplicación que más se necesite. |
|
|
|
|
||
|
|
|||
|

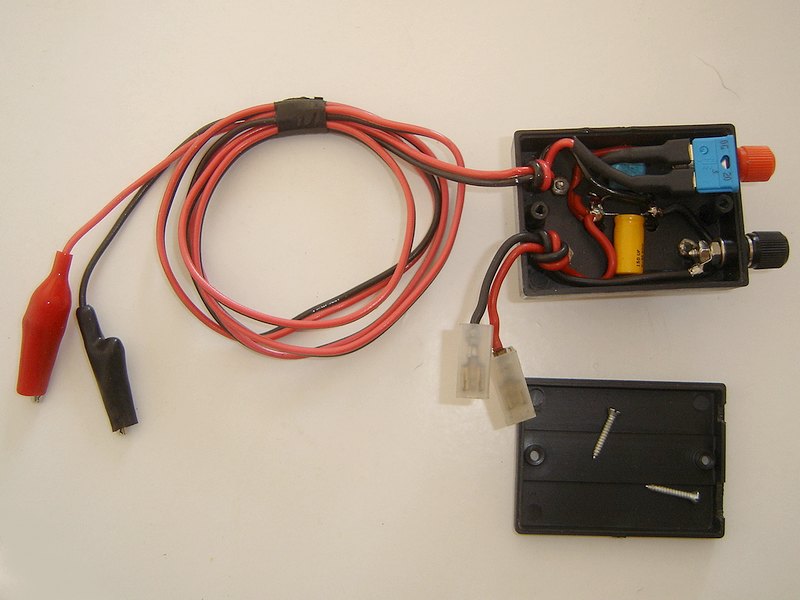

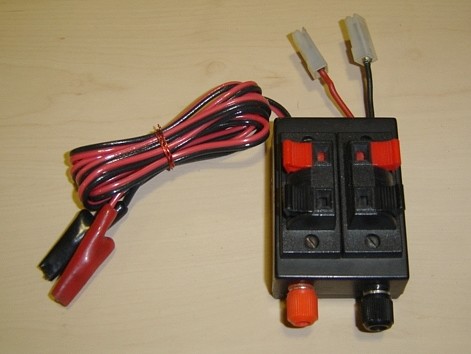

Una de las que realicé, provista de un chicote de cable polarizado con dos cocodrilos para tomar corriente desde la fuente o batería, y que ofrece conectores del tipo stándard, para terminales de ojal u horquila y plug tipo banana, dos pares de conectores rápidos y un tercer par de fichas hembra del tipo bayoneta que pueden servir para reemplazar las fichas de equipos de VHF de móvil. |
|
|
|
|
|
|
|

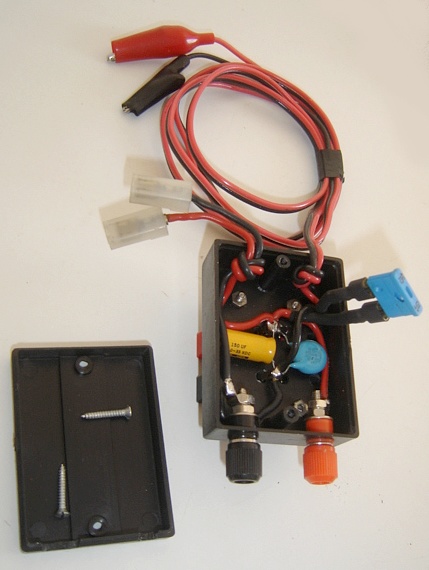

Los conectores rápidos son de mucha utilidad para sujetar cables deventiladores, lámparas y otros accesorios que normalmente no tienen fichas. La caja, además de servir de soporte para los conectorres exteriores, aloja en su interior un fusible y dos capacitores, cuyos valores no son importantes, solamente que su tensión de trabajo esté lo suficientemente arriba de los 13,8 Volts habituales en las fuentes de alimentación |
|
|
|||
|

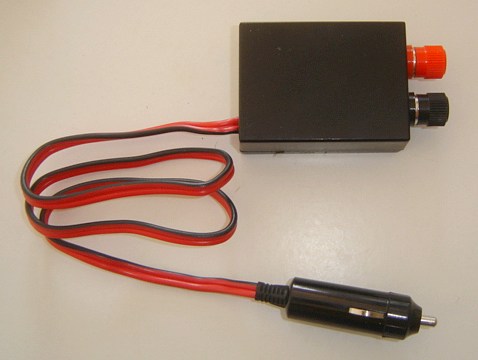

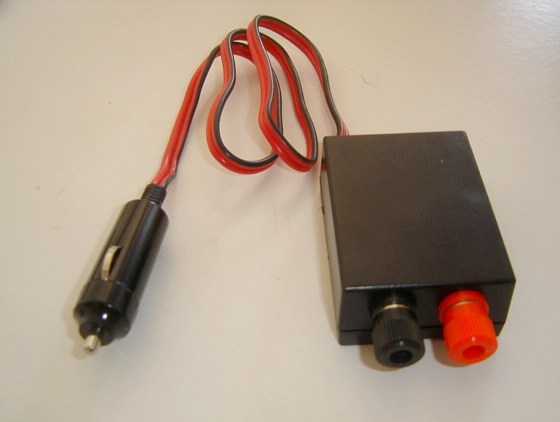

Esta otra opción, fué realizada para alimentar un equipo de HF, directamente desde la toma de corriente del encendedor de un automóvil. Siendo ése el único objetivo, solamente tiene el par de conectores polarizados, obviando inclusive la colocación de fusible, ya que el conector del vehículo lleva el propio, al igual que el cable de alimentación del equipo |
||
|
|
|
|
|
|
||
|
|
|
|

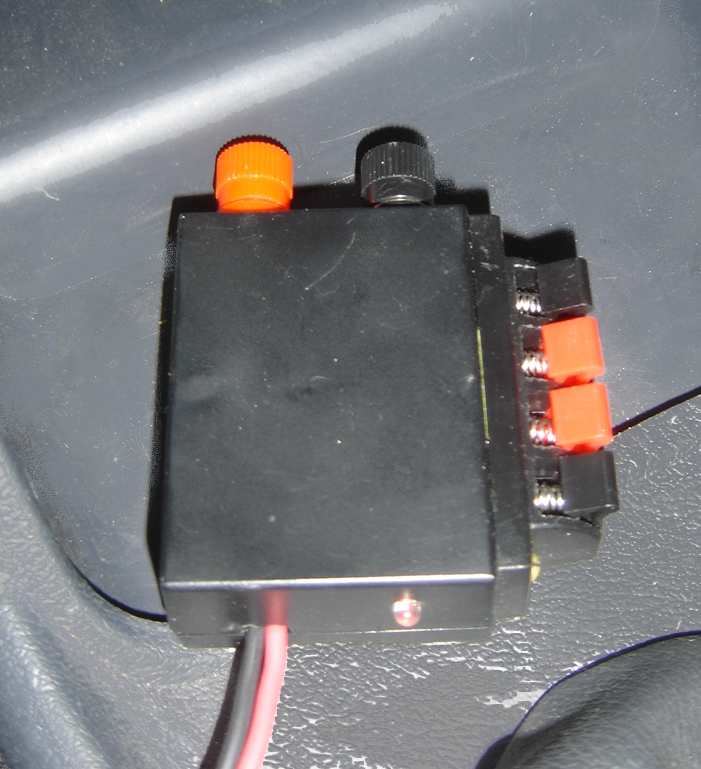

A la izquierda, imágenes de otra caja, con el agregado de conectores rápidos de un lado y un led indicador de tensión, ubicado después del fusible interno, que indica en caso de estar apagado, la apertura del mismo. |
|
|
|
||||
|

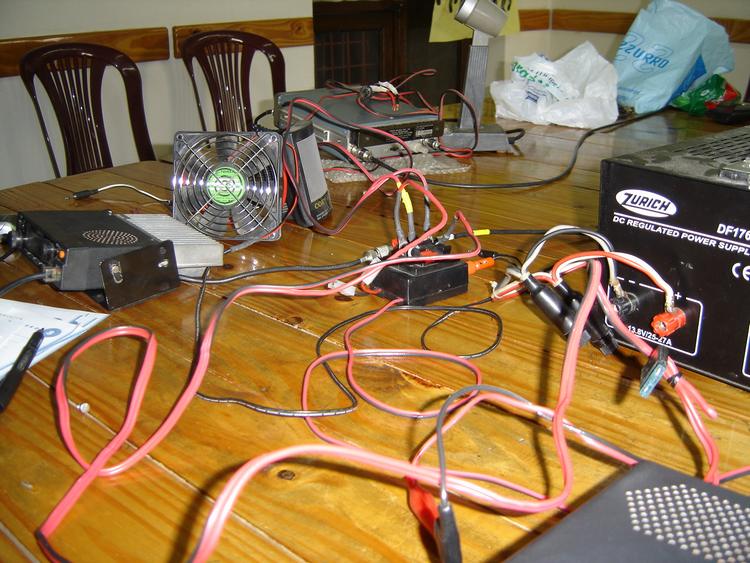

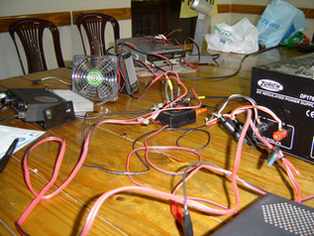

La muestra cabal de porqué se hace necesario este accesorio !! :-) |
|
|
|
|
|
|
|
