Esta radiobaliza fue la primera del proyecto "Presencia" que llevan
a cabo ATNA (Amigos de la Tradición Náutica Argentina) y LU7EO
Avellaneda Radio Club, en la que tuve a cargo la construcción de la
misma.
El objetivo y destino de la baliza imponían algunas particularidades
que no suelen incluirse en radiobalizas amateur, lo que se explica a
continuación:
La radiobaliza sería instalada y exibida en funcionamiento en el
Museo Naval de la Nación, por lo que debería contener todo lo
necesario en un gabinete cerrado, a diferencia de la mayoría de los
proyectos amateur, donde la fuente utilizada es la misma que se usa
para el resto de los equipos, el circuito se deja a la vista y la
baliza funciona en forma silenciosa y sin dar otro síntoma de vida
que algún led testigo. Aquí no solo la fuente estaría incluida,
sino que también era necesario mostrar al público visitante el
objetivo, y la forma en que se escucha el mensaje transmitido. Para
ello, se agregó un display LCD de dos líneas, que muestra el texto
del mensaje, acompañando la transmisión en código morse, más
un pequeño texto aclaratorio de su destino. También se incluyó una
etapa de audio y un parlante, que permite escuchar el código tal
cual es transmitido y escuchado por los radioaficionados, y
obviamente, el led testigo que parpadea acompañando el código.

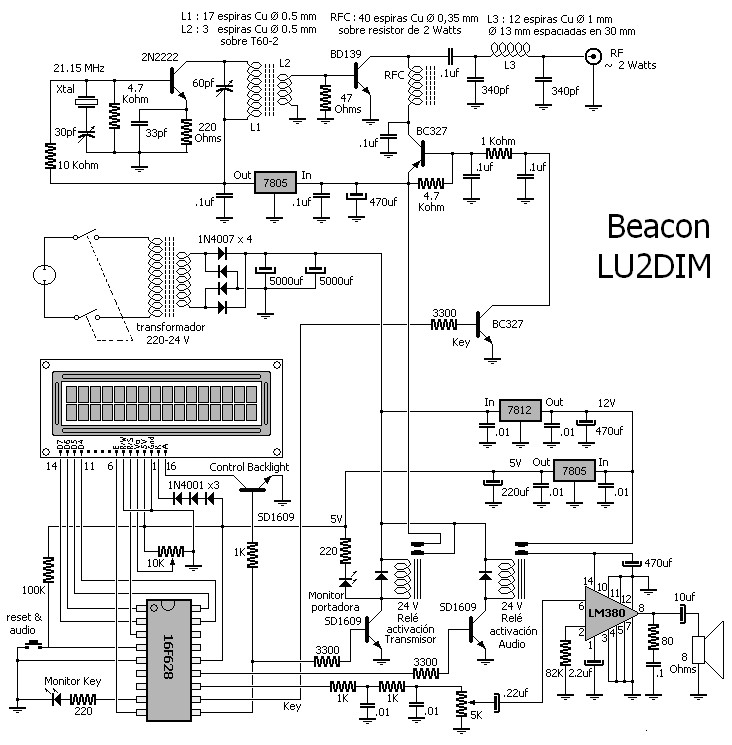

El transmisor utilizado fué un "LIttle Joe" de 2W de potencia,
armado sobre una placa de pertinax cobreada, soldando los
componentes del lado del cobre y cortando las pistas con un torno de
hobbista.
Se utilizó una fuente de 24 Volts,
para alimentar con dicha tensión la etapa final del transmisor,
mientras que el oscilador se alimenta atraves de un regulador de 12
Volts, y finalmente el microcontrolador con los 5 Volts.
El microcontrolador elegido fué un 16F628, necesario para el manejo
del display, audio, conmutación de alimentación del transmisor
audio, backligth y testigos. Hablando del display, preferí uno de la
línea Winstar, de dos líneas de 16 caracteres y backligth en color
azul, con letras de 1 cm. de altura. Para la reproducción del audio
elegí un LM380 de 14 patas. Toda la circuitería de control y audio
quedó armada sobre una plaqueta del tipo experimental.
El transmisor emite en la frecuencia de 21.149,5 Mhz, cada 5 minutos,
encendiendo en ese momento el backligth y mostrando el mensaje en el
display, letra por letra transmitida. Al encenderse por primera vez,
se activa la sección de reproducción de audio y se puede escuchar el
mensaje en audio. Aunque está previsto un pulsador, destinado a
poner en transmisión y escuchar el audio al ser presionado, esta
opción no se dispuso por cuestiones de exposición al público en el
museo.
En el intervalo entre cada transmisión, se muestra en la pantalla
del display un texto explicativo del objetivo del beacon y el "Proyecto Presencia". |
