Códigos de resistencias

   La función de las resistencias es oponerse al paso de la corriente eléctrica. Su magnitud se mide en ohmios, y pueden ser variables o fijas.

   El valor de las resistencias variables puede ajustarse dentro de unos márgenes y se utilizan para regular el valor óhmico de un componente.

   Las resistencias fijas se suelen utilizar para distribuir la tensión del circuito, y para limitar la circulación de la corriente.

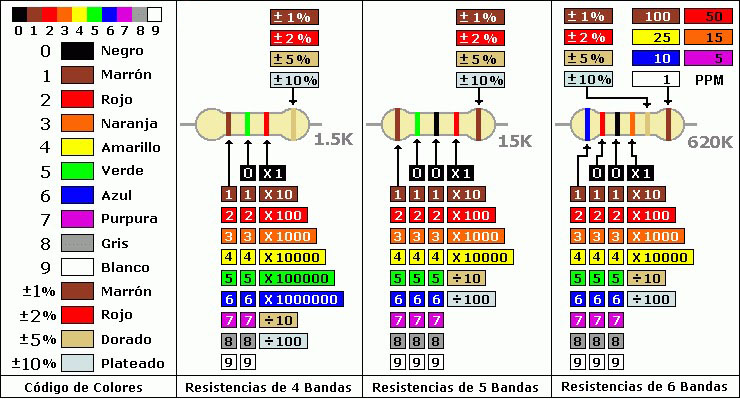

Código de colores

   Al observar una resistencia comercial, en la mayoría de los casos podemos ver que tanto la resistencia como la tolerancia están indicadas por medio de unos anillos de color pintados en el cuerpo de los mismos. Suelen ser en número de cuatro, cinco o seis. Mediante un código de colores, que se lee de izquierda a derecha, podemos conocer cual es su valor óhmico.

   En los resistores de 6 bandas, la última banda especifica el coeficiente térmico expresado en ppm/ºC (partes por millón por cada grado Centígrado). Este valor determina la estabilidad resistiva a determinada temperatura.

   Este código es fácil de aprender y recordar; mientras uno lo recuerda y aprende, puede recurrir a calculadores en línea y programas específicos.

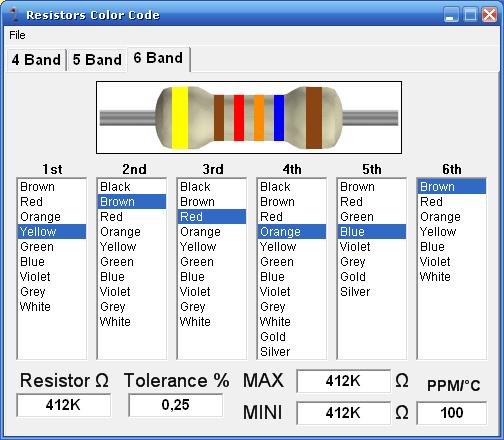

   Haciendo "clíck" en el enlace que se encuentra debajo de la captura de pantalla, se puede descargar uno de los tantos programas que se pueden encontrar en le red.

  • Prog. Resistor Color Code, haga click aquí para descargarlo.

       El resistor identificado con una única banda negra, nos dice que se trata de un resistor de cero ohms, en algunos casos estos componentes son usados como protección fusible aprovechando las dimensiones reducidas del material conductor.

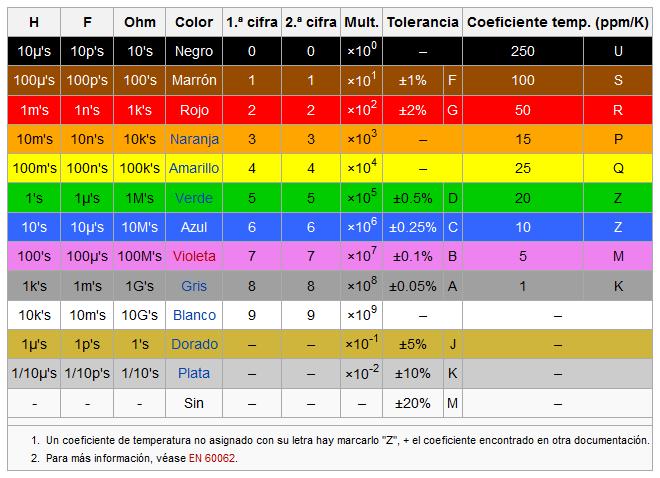

  •    Este mismo sistema de indentificación suele ser utilizado para conocer el valor de capacitores e inductores.


    Resistencias SMD (de montaje superficial - SMD (Surface Mounted Device)

       Identificar el valor de una resistencia SMD es más sencillo que para una resistencia convencional, ya que las bandas de colores son reemplazadas por sus equivalentes numéricos y así se imprimen en la superficie de la resistencia, la banda que indica la tolerancia desaparece y se la "reemplaza" en base al número de dígitos que se indica, es decir; un número de tres dígitos nos indica en esos tres dígitos el valor del resistencia, y la ausencia de otra indicación nos dice que se trata de una resistencia con una tolerancia del 5%. Un número de cuatro dígitos indica en los cuatro dígitos su valor y nos dice que se trata de una resistencia con una tolerancia del 1%.

    Número Exponente
    0
    1
    2
    3
    4
    5
    6
    7
    8
    9
    1
    10
    100
    1000
    10000
    100000
    1000000
    10000000
    100000000
    1000000000




    Figura 1


    Figura 2

    • Primer dígito: corresponde al primer dígito del valor
    • Segundo dígito: corresponde al segundo dígito del valor
    • Tercer dígito: (5%): representa al exponente, o "números de ceros" a agregar
      (figura 1)
    • Tercer dígito: (1%): corresponde al tercer dígito del valor (figura 2)
    • Cuarto dígito: (1%): representa al exponente, o "número de ceros" a agregar

    Ejemplo 1: Resistencia con 3 dígitos (5%)


    650
    332
    472
    1º dígito = 6
    2º dígito = 5
    3º dígito = 0 = 1
    65 x 1 = 65 ohms
    1º dígito = 3
    2º dígito = 3
    3º dígito = 2 = 100
    33 x 100 = 3300 ohms
    1º dígito = 4
    2º dígito = 7
    3º dígito = 2 = 100
    47 x 100 = 4700 ohms

    Ejemplo 2: Resistencia con 4 dígitos (1%)


    1023
    1000
    2492
    1º dígito = 1
    2º dígito = 0
    3º dígito = 2
    4º dígito = 3 = 1000
    102 x 1000 = 102 Kohms
    1º dígito = 1
    2º dígito = 0
    3º dígito = 0
    4º dígito = 0 = 1
    100 x 1 = 100 ohms
    1º dígito = 2
    2º dígito = 4
    3º dígito = 9
    4º dígito = 2 = 100
    249 x 100 = 24,9 Kohms

       Debido a que en los dispositivos de montaje superficial el espacio disponible es muy reducido se intenta en lo posible aprovechar este espacio optimizando la información presentada.
    Esta clase de optimización puede en algunos casos causar confusión, sin embargo veamos que todos los valores son interpretables.

    Ejemplo 3: resistencias "con leyendas raras"

    Primer caso: La resistencia con la leyenda 47, se le ha aplicado una costumbre común en muchos fabricantes que es la de la supresión del cero innecesario. Es decir estamos ante un resistor que normalmente debería tener estampado el número 470 (47ohms), pero que se le ha quitado el 0 por conveniencia. Este es un caso común en prácticamente todos los resistores con 2 cifras. Note que el valor de resistencia indicado no hubiese cambiado, aún cuando tuviera estampado el número 470 o 4700, solo su porcentaje de tolerancia o error.

    Segundo caso: En la resistencia con la leyenda 1R00 la R representa al punto decimal, es decir deberíamos leer "uno-punto-cero-cero". Aquí el cuarto dígito no solo nos dice que se trata de un exponente cero sino que también su existencia manifiesta la importancia de la precisión (1%). Se trata simplemente de un resistor de 1 ohm con una desviación máxima de error de +/- 0,5%.

    Tercer caso: (1R2) es similar al anterior, sin embargo a diferencia de este se le ha aplicado la supresión del cero por lo que deberíamos entender que se trata de un resistor de 1,2 ohms con una tolerancia del 5% de error.

    Cuarto caso: (R33), tenemos el valor 0,33 al cual se le suprimió el cero. La ausencia de un cuarto dígito nos dice que se trata de un resistor "común" de 0,33 ohm 5%.

    Quinto caso: es uno de los más comunes y en general abundan en muchas placas con dispositivos SMD. El 000 nos dice que se trata de un resistor de cero ohms, es decir un simple conductor. Esto es debido a que la densidad del trazado es tan alta que no queda otro remedio que recurrir al viejo "puente". En otros casos estos componentes son usados como protección fusible aprovechando las dimensiones reducidas del material conductor.
