Dada mi inquietud de ensayar un coaxial de tipo
.500 utilizado en ramas troncales de
CATV, para la alimentación de antenas para las bandas de 146 y 434 Mhz., me llevó a intentar construir un conector-adaptador de coaxial
.500 a
PL-259.
El conector-adaptador fue construido a partir de una barra hexagonal de aluminio trefilado de 22 mm entre caras paralelas, y maquinado manualmente en un torno paralelo.

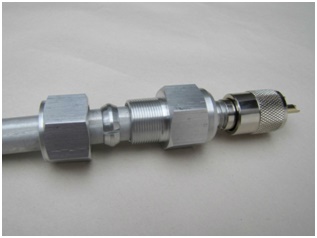

Al comienzo construí una versión que permitía que el coaxial .500 terminara en un conector PL-259, para que éste fuera conectado directamente a una antena, o bien a través de un coaxial flexible a un equipo de radio. Para que esto último fuese posible, si nuestro trozo de coaxial flexible terminaba en ambos extremos en un PL-259, nos obliga a utilizar un barrilito PLh – PLh entre el coaxial rígido y el flexible.
Una vez concluida la fabricación de él, y observado el trabajo realizado, vi que tenía muchos puntos de contacto eléctrico y esto aumentaba la posibilidad de corrosión galvánica, sobre todo en el acople con el conector PL-259, por ser el adaptador de aluminio y el conector PL-259 de bronce cromado. Además donde se rosca el PL-259, se reduce el diámetro y por consecuencia no mantiene la impedancia en ese pequeño sector.

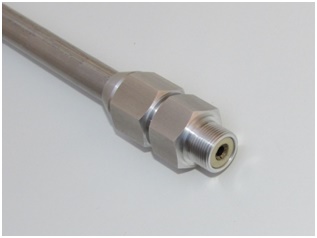

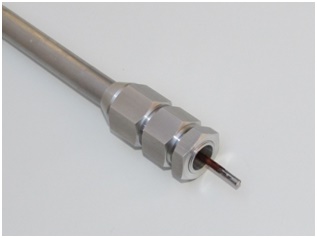

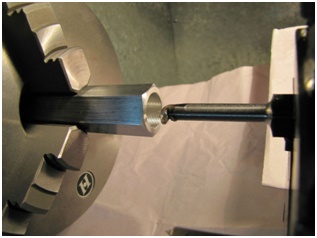

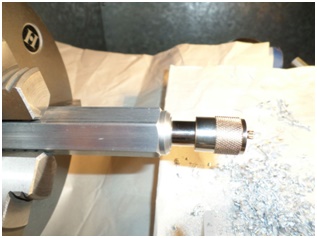

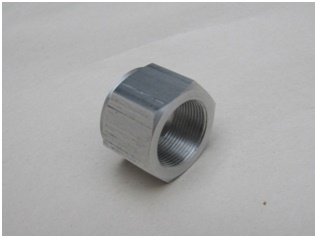

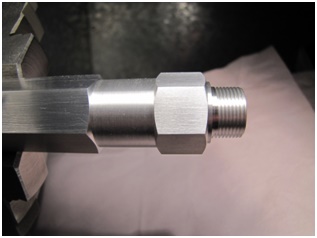

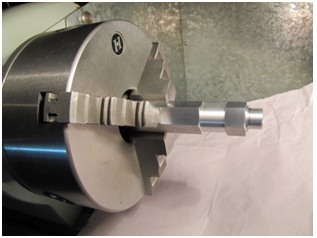

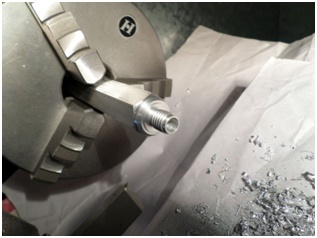

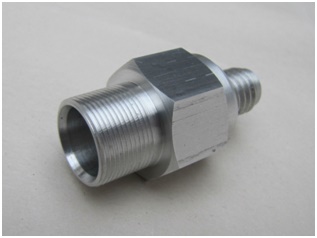

A continuación pueden observarse una serie de fotografías donde se ve el conector durante el proceso de torneado y luego terminado y ya colocado en un coaxial .500

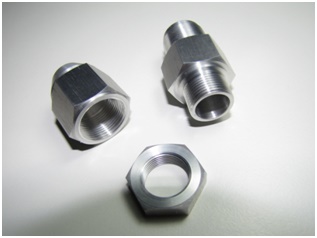

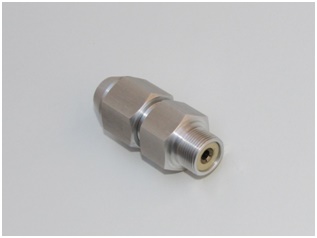

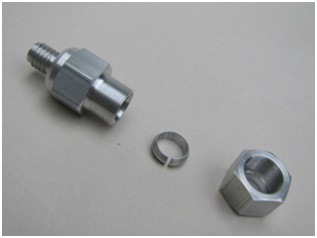

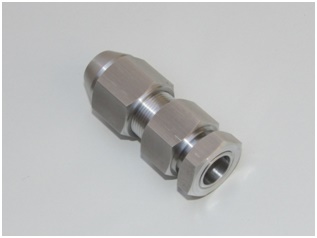

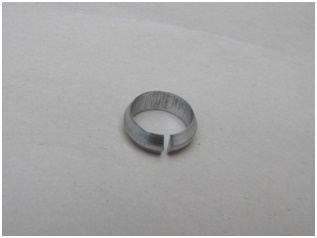

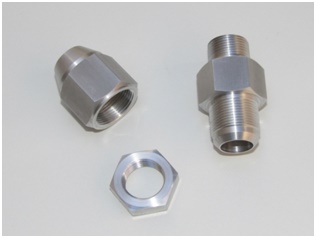

En un intento de solucionar los posibles inconvenientes descriptos, diseñé y construí un nuevo conector-adaptador, teniendo menos puntos de contactos y adecuarlo a mis necesidades de acuerdo a lo que deseo realizar. En las fotos se pueden observar dos conectores prácticamente iguales, pero con una pequeña diferencia entre ellos.
Uno irá colocado en lo alto de la torre ingresando a una llave de cambio de antenas de comando remoto, con el vivo soldado sobre una plaqueta impresa. El motivo por el cual ingresará a una llave de cambio de antenas, está dado porque será utilizada esta línea coaxial para alimentar dos antenas, una omnidireccional y la otra direccional.
El otro conector quedará dentro de la sala de radio, y continuará en coaxial flexible hasta un equipo transceptor.

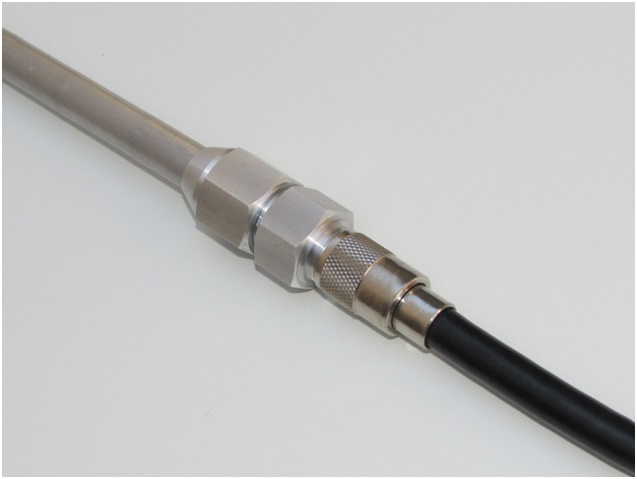

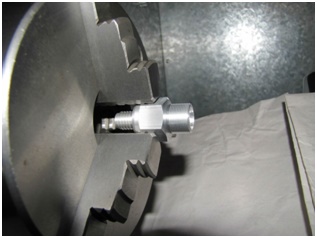

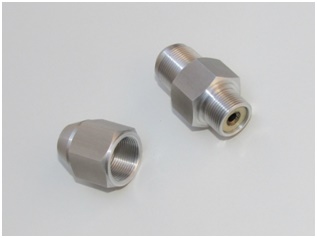

Al igual que el conector antes descripto, a continuación pueden observarse una serie de fotografías donde se ve el conector durante el proceso de torneado y luego terminado y ya colocado en un coaxial .500
En caso de que se decida utilizar esta línea coaxial en equipos y antenas de 50 ohms de impedancia, se deben realizar redes adaptadoras en sus extremos, dado que la impedancia característica es de 75 ohms, y por lo tanto si se lo utiliza de manera única, la menor
R.O.E. posible de lograr será
1,5:1.
