Proyecto antena Yagi-Uda 146 Mhz. - 8 elem.
LU9DJS - Raúl Peris

   Este proyecto se trata del cálculo y construcción de una antena direccional del tipo "Yagi-Uda" para la banda de 2 metros, utilizando como frecuencia de cálculo 146 Mhz.

   Para la construcción se eligió como material, la utilización de caños de duraluminio de 12,7 mm (1/2 pulg.) de diámetro para los elementos, y de 25,4 mm (1 pulg.) de diámetro para el botalón. Para fijar los elementos sobre el botalón se utilizarán soportes de aluminio estampado de antenas de TV en desuso.

   Se utilizaron para realizar el cálculo de la citada antena, el programa "AntDL6WU v1.0 Yagi design" desarrollado por el radioaficionado DL6WU - Guenter Hoch, y "Yagimax 3.11" desarrollado por K4VX - Lew Gordon.

   En las capturas de pantalla que se encuentran a continuación se pueden observar los resultados de los cálculos realizados.

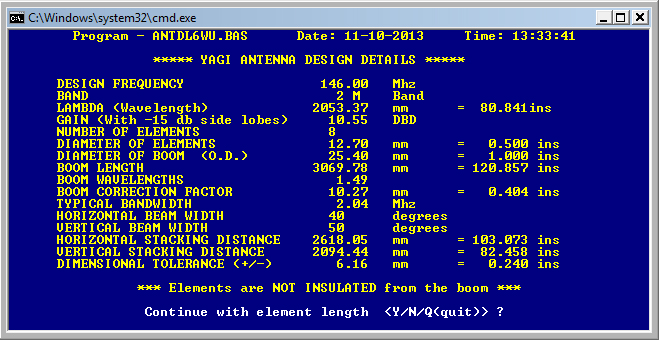

Datos generales, dimensiones y especificaciones

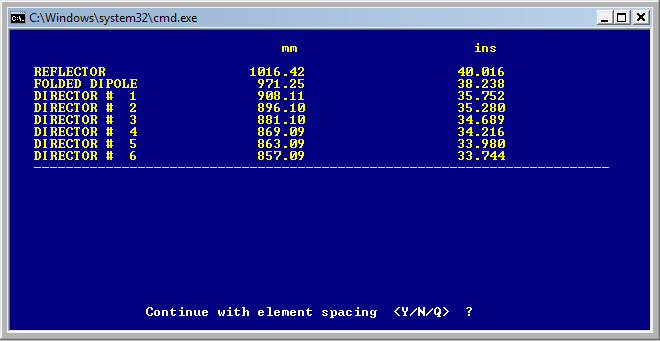

Longitud de los elementos

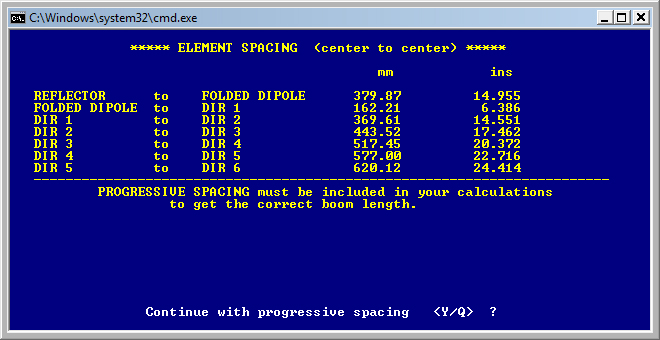

Separación o espaciamiento entre los elementos

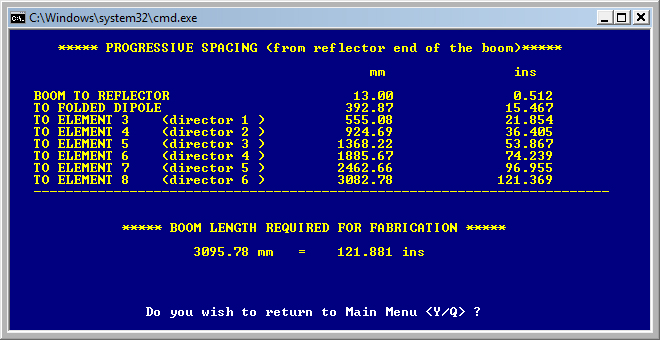

Separación o espaciamiento progresivo entre los elementos

Adaptador Gamma

Vista en planta de la antena

Lóbulo de radiación en el plano "H", y en el espacio libre

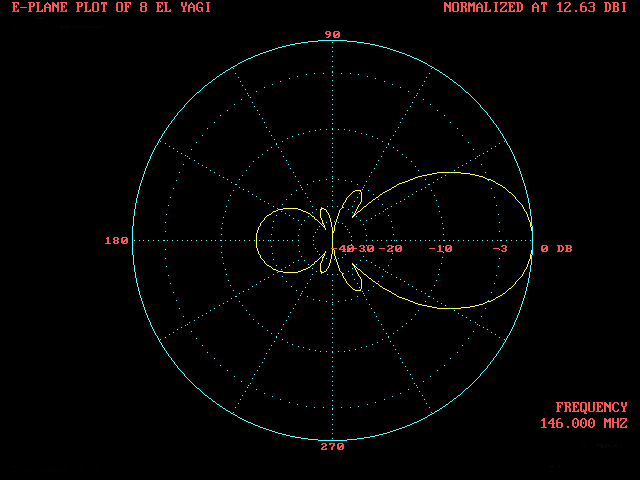

Lóbulo de radiación en el plano "E", y en el espacio libre

Gráfico lineal de radiación en el plano "H", y en el espacio libre

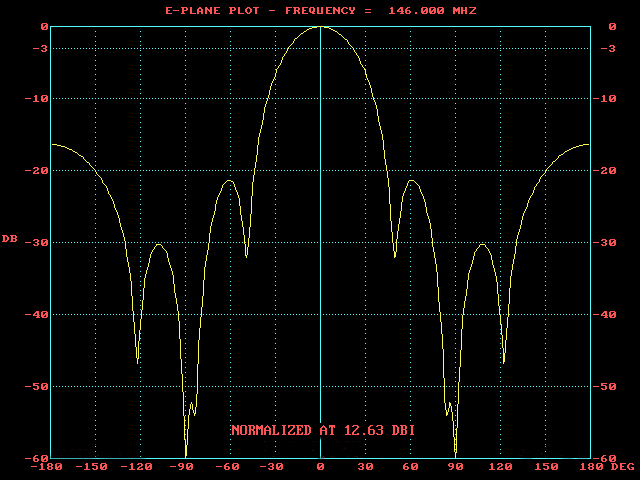

Gráfico lineal de radiación en el plano "E", y en el espacio libre

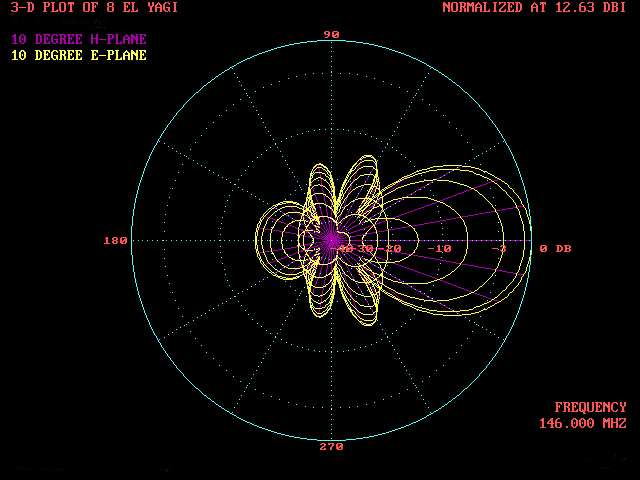

Lóbulo de radiación en 3D en el espacio libre

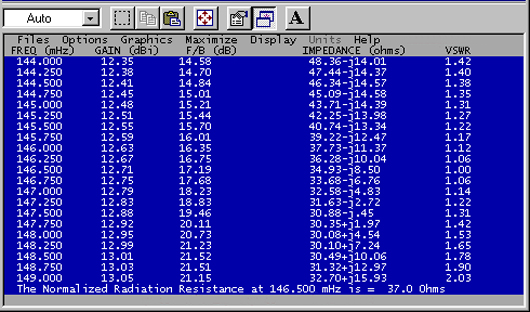

Ganancia, relación "Frente-Espalda", impedancia y R.O.E.,

Gráfico de ganancia, R.O.E., y relación "Frente-Espalda" vs. frecuencia
