Una buena toma de tierra para RF requiere una extensión de alambre que sea menor a un cuarto de onda de la mayor frecuencia a utilizar.
Como regla general es importante mantener las conexiones tan cortas como sea posible y con la menor cantidad de uniones.
Es aconsejable utilizar cable trenzado chato y ancho para la toma a tierra.
Poseer una buena toma a tierra es dificil de conseguir en un edificio de departamentos, en especial en las plantas altas, de ser necesario se podría utilizar un dispositivo de "Tierra artificial" como el que ilustra la nota.
Esto puede que funcione bien, aunque todos los casos son particulares y deberían evaluarse individualmente de acuerdo a la RF circundante en la sala de transmisión.

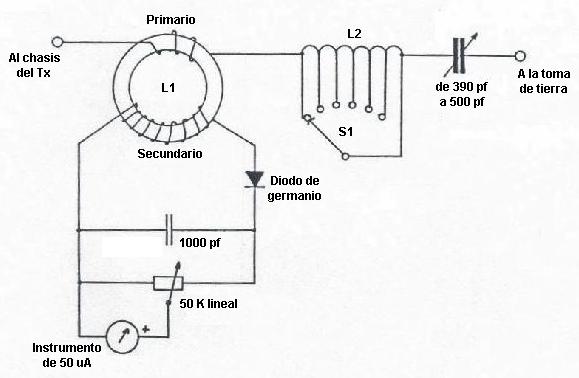

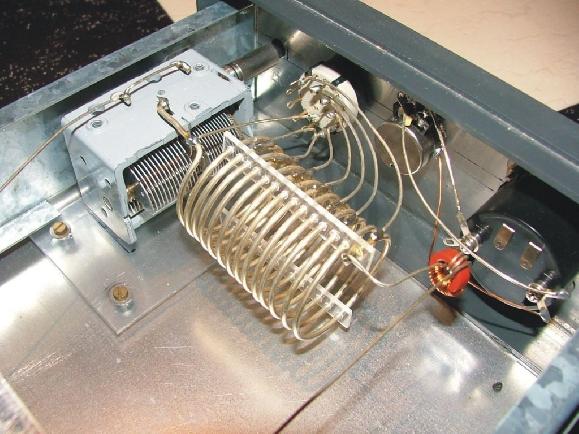

Vista del interior y circuito de una tierra artificial de construcción casera
L1 primario: 2 vueltas sobre núcleo Amidon T50-2, se puede usar el mismo alambre que para L2
L1 secundario: 12 vueltas, alambre 0.5 mm
L2: 12 vueltas, alambre 2 mm, diámetro de la bobina 37 mm
S1: llave rotativa
Capacitor variable entre 390 pf a 500 pf
Potenciómetro: 50 K lineal
Instrumento: 50 uA (tipo Vúmetro)
