Este circuito es una versión modificada del artículo de QST de agosto de 1989 . Había un par de errores que yá fueron corregidos.
Se ha omitido el micrófono electret original (a condensador), si usted desea usar el circuito con uno, reemplace R1 del esquema original. R1 vá de la línea entre R3 y R12 a la línea del mic, entre C1 y el elemento del mic. R1 es una resistencia de 1k ohm 1/8w.
Se ha omitido también la batería de 9V, se puede usar los +8vdc del pin 2 de la mayoría de los equipos ICOM de HF. El Preamplificador y equalizador utiliza sólo 10ma Máx., bien debajo de los 25ma Máx. que admiten los equipos de ICOM.
El Preamplificador tiene un nivel similar a la linea de micrófonos de escritorio ICOM SM-8 o SM-20. Los circuitos preamplificadores funcionan con ajustes bastantes simples para lograr respuesta del audio a su gusto.

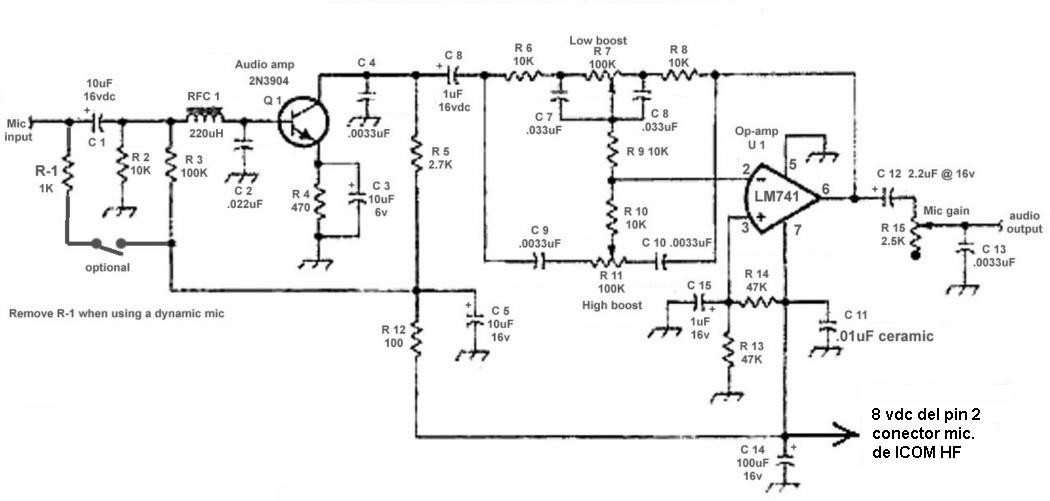

Si el dibujo del circuito le resulta demasiado pequeño, guardeló por separado y encontrará el archivo gráfico en formato JPG de mayor tamaño.
