Este circuito fue desarrollado por G4WMX, que luego sería GW3DIX.
Usted necesita tener una antena auxiliar. La mejor antena auxiliar es aquella que reciba la señal de interferencia lo más fuerte posible.
Hay 3 controles, BALANCE, FASE 1 y FASE 2.
La idea es mantener el control de BALANCE lo más lejos posible de la antena principal mientras usamos los controles FASE 1 y 2 para desplazar el QRM 180º y así cancelar el ruido y dejar la señal deseada limpia.
FUNCIONA?
¡SI, ABSOLUTAMENTE BRILLANTE!
Es TOTALMENTE posible eliminar una señal de S9+60DB y escuchar una señal de S4 con completa facilidad.
Es cuestión de entender los tres controles que el circuito posee. Si no, sólo se atenuará la señal deseada.
Funciona perfectamente en tanto y en cuanto que las señales mantengan su relación en fase.

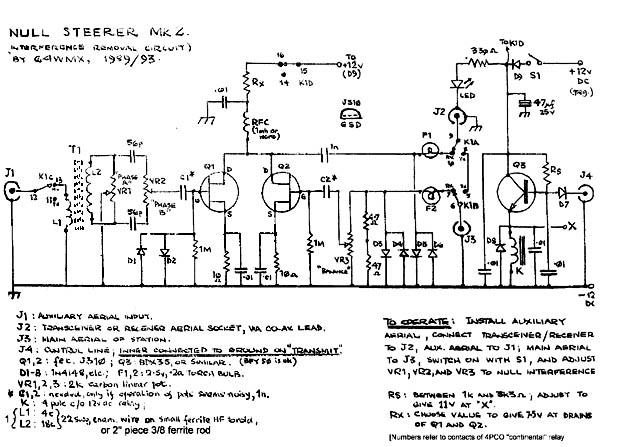

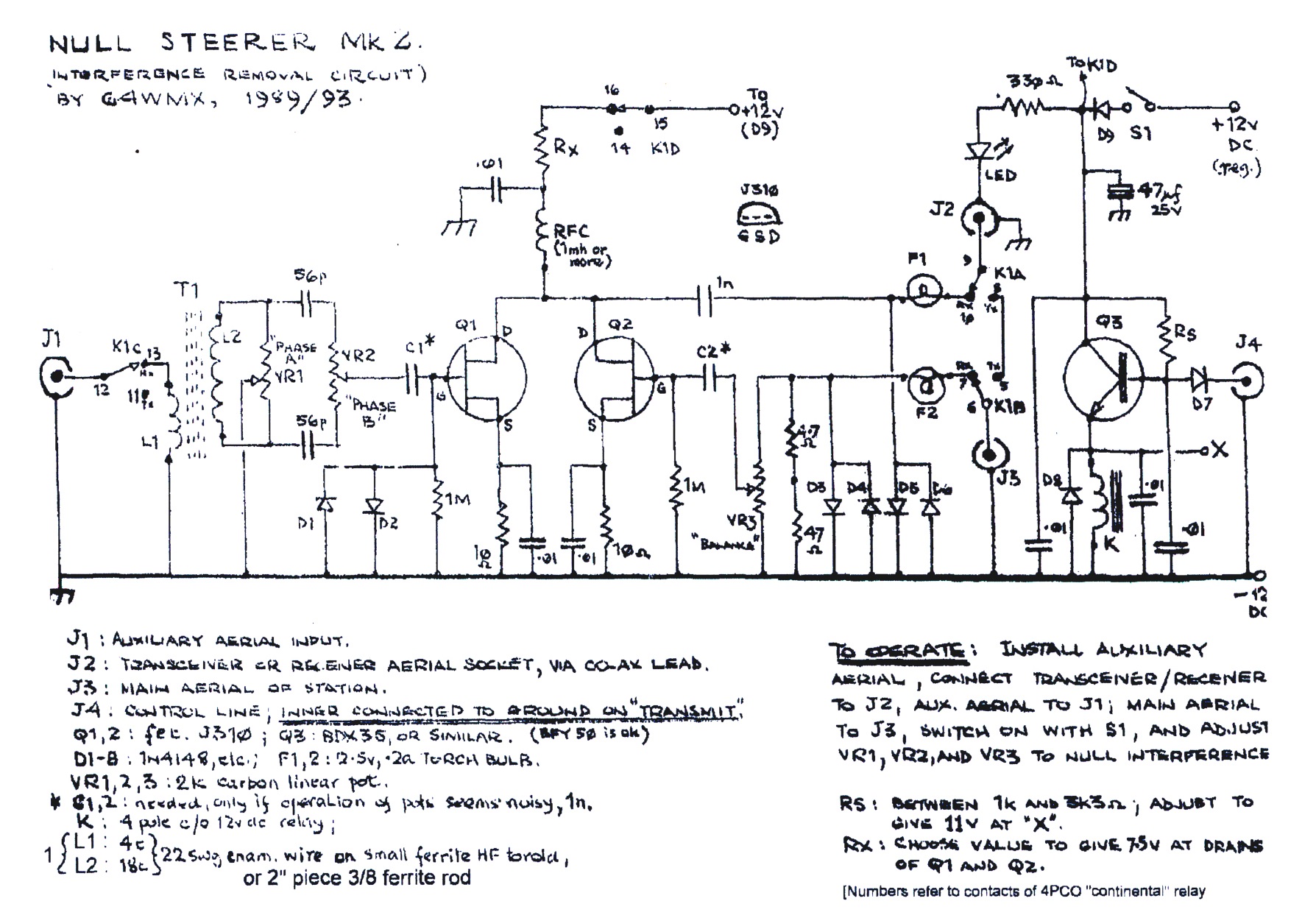

Circuito del eliminador, haga click aquí para descargarlo.
