INFORMACION DEL TNCDOS
(TNC-2 hardware compatible).

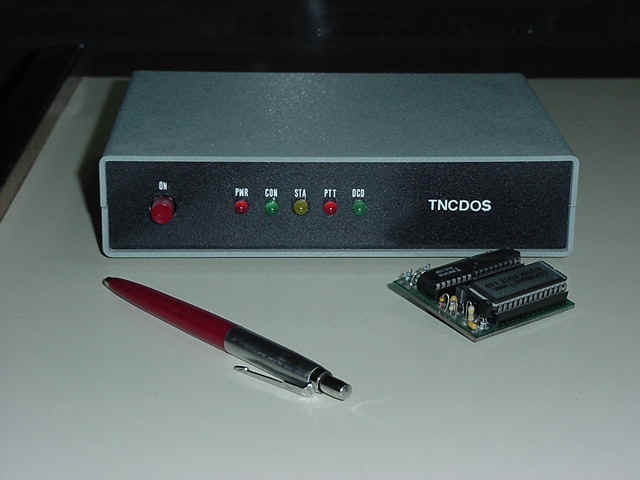

TNCDOS con TNCDOS con TNCDOS con modem 9600 bps squelch digital modem de HF
El TNCDOS es un TNC de diseño nacional para operar packet radio en half o full duplex.
Por ser totalmente compatible con el TNC-2 de Tucson Amateur Packet Radio admite cualquier firmware para TNC-2 y clones.
Existe una amplia oferta de productos importados que dicen ser software compatibles TNC-2, y en la mayoría de los casos el firmware contenido en aquellos tnc's funciona correctamente en este TNCDOS.
Por otra parte hay firmware especialmente escrito para TNC-2 que funciona con toda normalidad en este TNCDOS, algunos de los cuales son:
The Firmware (TF) HOST, varias versiones origen Alemania.
WA8DED HOST, origen U.S.A.
KISS, varios autores y versiones.
Monitor, origen U.S.A.
Thenet NODO, origen Alemania.
X-1J NODO, origen Inglaterra.
Thenet NODO U.S.A.
NetRom NODO, origen U.S.A.
La velocidad de operación por radio es de 1200 bps AFSK por defecto, pero se ha previsto lo necesario para poder operar a otras velocidades y modos. Para tal fin el TNCDOS tiene incorporado un "MODEM DISCONNECT" de 20 contactos que permite anular el módem de 1200 bps AFSK incorporado, para dar lugar a cualquier otro tipo de módem.
De esta forma el TNCDOS puede utilizarse en VHF, UHF, SATELITES, HF, etc y en velocidades que van desde 300 baudios hasta 19200 baudios, según el módem que se conecte en lugar del incorporado.
Frente del TNCDOS.
Al frente del TNCDOS encontramos una llave pulsadora "ON" con retención que habilita el paso de 12 volts a todos los circuitos internos.
Un indicador luminoso rojo "PWR", que indica que el TNCDOS esta encendido.
Un indicador luminoso verde "CON" que indica que el TNCDOS esta en modo conectado.
Un indicador luminoso amarillo "STA" que indica que hay datos en espera de ser transmitidos.
Un indicador luminoso rojo "PTT" que indica que el TNCDOS esta transmitiendo.
Un indicador luminoso verde "DCD" que indica la detección por parte del módem de una portadora. Puede ser de datos o tonos de frecuencia cercana.
En el caso de poseer el accesorio SQUELCH DIGITAL, este indicador encenderá únicamente cuando el módem reciba transmisiones de packet a 1200 bps.
Detrás de TNCDOS.
En el fondo del TNCDOS se encuentran los conectores de entrada/salida para la computadora, la radio, alimentación y control de nivel de salida de audio a 1200 bps.
Este control es accesible con un pequeño destornillador a través del agujero llamado NIVEL.
Su función es ajustar el nivel de salida de audio cuando el tnc opera por radio a 1200 bps.
Girando en el sentido de las agujas del reloj se incrementa el nivel de salida de audio hacia la RADIO hasta 3 V P-P. Por defecto el mismo esta ajustado a 200 mv P-P, que resulta adecuado para conexiones de alto nivel y media sensibilidad y holgado para entradas por micrófono.
Para 9600 bps el ajuste de nivel de audio es interno y se encuentra en la placa de 9600 bps. (opcional).
El conector TERMINAL.
Conexiones del TNCDOS con una terminal con conector DB-25. (25 patillas).
TNCDOS Computadora
DB-9(TERMINAL) DB-25
1 --------------------------- 8
2 --------------------------- 3
3 --------------------------- 2
4 --------------------------- 20
5 --------------------------- 7
8 --------------------------- 5 y 6
La conexión entre 5 y 6 puede omitirse inclusive puede "molestar" en algunos programas. Probar de cortar la unión 5 y 6 si se experimentan problemas con algún programa terminal.
Conexiones del TNCDOS con una terminal con conector DB-9 (9 patillas).
TNCDOS Computadora
DB-9 (TERMINAL) DB-9
1 -------------------- 1
2 -------------------- 2
3 -------------------- 3
4 -------------------- 4
5 -------------------- 5
8 -------------------- 8 y 6
La conexión entre 8 y 6 puede omitirse inclusive puede "molestar" con algunos programas. Probar de cortar la unión 8 y 6 si se experimentan problemas con algún programa terminal.
Conexiones del TNCDOS con una terminal con conector DB-25, modo HOST o KISS.
Las siguientes son las únicas conexiones necesarias cuando el TNCDOS esta provisto con eprom de HOST (TF-V27 o compatible) y/o modo KISS.
Nota 1:
La eprom TF-V27 (host) posee también modo KISS, se activa enviando: ^@K ( el símbolo ^ significa presionar la tecla ESCAPE)
Nota 2:
El driver de la PC debe ser configurado para NO HARDWARE HANDSHAKE.
Las siguientes son las únicas conexiones necesarias cuando el TNCDOS esta provisto con eprom de HOST (TF-V27 o compatible) y/o modo KISS.
TNCDOS Computadora
DB-9 (TERMINAL) DB-25
2 ------------------------ 3
3 ------------------------ 2
5 ------------------------ 7
Conexiones del TNCDOS con una terminal con conector DB-95, modo HOST o KISS.
Nota 1:
La eprom TF-V27 (host) posee también modo KISS, se activa enviando:
^@K ( el símbolo ^ significa presionar la tecla ESCAPE)
Nota 2:
El driver de la PC debe ser configurado para NO HARDWARE HANDSHAKE.
TNCDOS Computadora
DB-9 (TERMINAL) DB-9 (computadora)
2 ------------------- 2
3 ------------------- 3
5 ------------------- 5
El conector RADIO.
Conexiones del TNCDOS con la RADIO. Este conector responde al típico conexionado de otros TNC's TAPR compatibles.
RADIO
PTT 3 O O 1 AUDIO HACIA LA
RADIO
RADIO SQUELCH
5 O O 4
AUDIO DESDE LA RADIO
(NO SE USA)
O 2
MASA
El conector 12 - 13 VDC.
Este conector tipo RCA hembra es para la alimentación del TNCDOS con 12 a 13.8 volts corriente continua. (máximo 15 volts)
El pin central de este conector es el positivo.
Opcionales:Si el TNCDOS esta dotado con un módem de 9600 bps, habrá también en el fondo del TNC una llave 9K6 - 1K2.
La función de esta llave es elegir entre el módem de 9600 bps DFM (G3RUH compatible) o el módem convencional de 1200 bps AFSK norma bell 202.
Si el TNCDOS esta dotado con una eprom de 64 kbytes, también se encontrara una llave H - L, cuya función es seleccionar la parte superior o inferior de la eprom, con lo cual el TNCDOS operara con cualquiera de los dos programas contenidos en la eprom según la posición de la llave.
La RAM y su contenido.
Los datos que habitualmente se graban en la memoria ram de 32 kbytes, pueden ser mantenidos por medio de 2 pilas alcalinas, pilas recargables, de mercurio, o de litio.
Estas pilas deberán entregar una tensión de entre 3 y 3.6 volts y deberán ser soldadas en los respectivos orificios en el circuito impreso.
Muy cerca de estas pilas se encuentra un "jumper" que habilita o no el "backup" por medio de pilas.
WATCHDOG.
El TNCDOS posee un sistema que deshabilita el PTT en el caso que este hubiera estado activo por mas de 40 segundos.
Este sistema de seguridad puede ser desactivado colocando un "jumper" en los terminales que se encuentran justo detrás del preset de NIVEL (3).
Selección de velocidades de radio y terminal.
El siguiente selector de velocidades se encuentra sobre el circuito impreso del lado del frente del TNC.
Para su localización, retirar la tapa del TNCDOS, quitando 2 tornillos superiores a
cada lado del TNC.
T R
o o o o o o o o o o o o
o o o o o o o o o o o o
3 1 2 4 9 1 1 9 4 2 1 3
0 2 4 8 6 9 9 6 8 4 2 0
0 0 0 0 0 2 2 0 0 0 0 0
0 0 0 0 0 0 0 0 0 0
"T" significa Terminal y "R" Radio. Para cambiar de velocidad con la terminal bastara retirar el 'jumper' colocado en la posición 19200 y colocarlo en algún otro según lo detallado anteriormente.
Por defecto el TNCDOS se comunica con la terminal a 19200 bps.
La comunicación por radio es a 1200 bps, pero si el tnc cuenta con módem interno de 9600 bps, es posible seleccionar 1200/9600 bps con la llave posterior 9K6/1K2.
El módem para operar a otras velocidades por radio, se conecta en el Módem Disconnect (J5) del TNCDOS, el cual tiene además capacidad de desconectar el módem interno de 1200 bps.
(1).
Otros modems disponibles para el TNCDOS y compatibles:
1200 bps PSK T.A.P.R. compatible para uso satelital. Ideal para los satélites LUSAT, PACSAT, WEBERSAT, FO-29, etc. También para uso terrestre en HF a 1200 bps.
9600 bps AFSK para satélites como UO-22, KO-23, KO-25 y FO-29.
También para los satélites de uso comercial POSAT y UO-14.
También para uso terrestre utilizando equipos de FM banda angosta.
Conexión al discriminador y varactor.
300 bps para operar en HF. Este modem esta desarrollado en base a filtros activos, indicador de sintonia y control de umbral para el DCD.
(2). Use pilas ALCALINAS o mejores (mercurio de 3 volts).
(3). Para este procedimiento se debe retirar la tapa superior del
TNCDOS.
- O -
Conexión de otros tipo de módem en el TNCDOS.
Para conectar un módem de 9600 bps en el Módem Disconnect (J5), se debe colocar una tira de postes doble, macho de 20 pines en los orificios destinados para tal fin en el circuito impreso del TNCDOS.
Cortar del lado de abajo de la plaqueta de circuito impreso las trazas que unen las conexiones 1-2, 13-14 y 17-18.
Enchufar el módem en el conector 2 x 10 contactos que se obtuvo según el procedimiento anterior.
El módem, una vez enchufado, queda ubicado perfectamente dentro del TNCDOS.
Conectar la entrada de 5 volts del módem a la pata 16 del J5 en el módem de 9600 bps.
Conectar la entrada de 12 volts del módem a los terminales centrales de la llave pulsadora con retención doble inversora que enciende el TNCDOS. (*).
Conectar el RXaudio y TXaudio del módem a un conector DIN 5 hembra 180 grados a las patas 1 y 5 respectivamente.
Lo mismo hacer con el PTT, llevando una conexión desde la pata 3 del conector DIN 5 hembra que viene incorporado en el TNCDOS a su similar en el conector DIN donde se conectaron el RXaudio y el TXaudio desde el módem de 9600 bps.
(*) En el caso de alimentarse el TNCDOS con tensiones superiores a 12 volts puede conectarse la entrada de 12 volts de módem de 9600 bps a la pata EMISOR del transistor MPSA13 ubicado al lado de la llave de encendido.
En dicho EMISOR del MPSA13 existen 11.5 volts altamente filtrados, especialmente para la alimentación del módem interno.
Al lado del transistor MPSA13 encontramos dos orificios donde es posible agregar un diodo Zenner de 12 - 13 volts. Con dicho agregado el transistor además de un adecuado filtrado proveerá tensión estabilizada en 12 volts al módem interno y externo.
El cátodo del diodo (marcado) debe conectarse en el orificio mas cercano a la base del transistor.
El agregado de este diodo Zenner es solamente necesario para el caso de alimentarse el TNCDOS con fuentes de poca calidad o no reguladas y con tensiones superiores a 13.8 volts.
- O -
La eprom del TNCDOS.
La EPROM del TNCDOS es del tipo 27C256 de 32k x 8 bits, pero puede instalarse una EPROM del tipo 27C512 de 64k x 8 bits en lugar de la original.
Con una EPROM del tipo 27C512 se puede dotar al TNCDOS con dos tipos de programas.
Por ejemplo:
En la parte "baja" de la EPROM puede residir el mejor programa en EPROM para operar satélites y en la parte "alta" el programa para modo HOST (WA8DED) necesario para BBS y otros excelentes programas terminales.
Otras combinaciones son posibles, como ser "PMS" y "HOST", "KISS" exclusivo y "SATELITE", etc.
En el caso de utilizarse el TNCDOS para NODO, es posible dotar al TNCDOS con una EPROM que contenga el programa "THENET" y el "ROSE SWITCH".
El TNCDOS es apto para ser utilizado con las eprom de nodo X1J contenido en una eprom tipo 27c512.
Para la instalación de este tipo de firmware, siga las indicaciones de dicho firmware y elimine el capacitor indicado en el párrafo siguiente.
Para seleccionar la parte "alta" o "baja" de la eprom conteniendo los diferentes programas para el TNCDOS, tenemos que colocar una llave en el fondo del TNCDOS. Se debe conectar el punto medio de la llave a masa y el extremo a un orificio libre muy cerca de la pata 7 del circuito integrado "1488". Lugar donde llega también un extremo de un capacitor cerámico de .01 uf.
O
----- <-Capacitor cerámico de .01 uf (eliminar si se usa
----- con firmware X1J)
o
o <-Orificio libre donde conectar el extremo de la llave.
\_______ <- traza de circuito impreso hacia la EPROM patilla 1.
- O -
-------------------------------------------------------------------------------
Operacion con el FirmWare X1J.
Para operar con este tipo de programa de nodo, es necesario:
Eliminar el capacitor indicado en el párrafo "La eprom del TNCDOS".
Conectar un cable desde el agujero cuadrado que se encuentra pegado a una de las patillas del capacitor que se acaba de eliminar. La otra punta de este cable debe soldarse a la patilla 8 de J5.
Colocar una eprom tipo 27c512 grabada con el FirmWare X1J.
Si se desea conectar con otro NODO vía RS-232 (conexión tipo protocolo), deberá
conectarse la pata 9 del conector DB9 a masa
(patilla 5 del DB9).
-----------------------------------------------------------------------
Datos técnicos:
Microprocesador: Z80 de 4 mhz, 6 mhz, 8 mhz o 10 mhz. Chip de comunicaciones: Z80 SIO/0
de 4 mhz, 6 mhz, 8 mhz o 10 mhz. RAM: Estática de 32k x 8 bits de 70 - 150 nanosegundos o
mejor.
EPROM: 32k x 8 bits de 100 - 250 nanosegundos o mejor.
Tensión de alimentación: 12-15 volts corriente continua.
Conector de alimentación: RCA hembra.
Consumo: 220 ma @ 12volts o menor.
Medidas:
Alto: 4.8 cm
Ancho: 18.5 cm
Profundidad: 14.8 cm.
Peso: 540 gramos (sin pilas).
