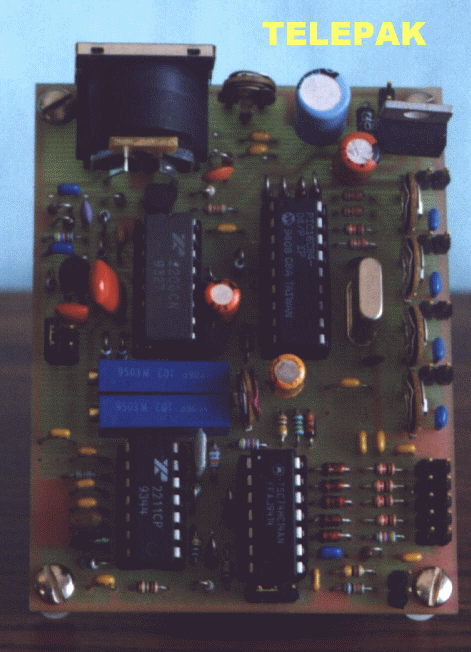

El TELEPAK es un producto que puede tener una amplia variedad de aplicaciones.

Con el microchip PIC16C71, el sistema se comporta como un sistema de telemetria remoto.

Con otros modelos de microchip y con distintos programas grabados en la eprom interna es posible usar este producto para funciones muy distintas a las descriptas en este documento.

Funcionamiento del TELEPAK con microchip PIC 16C71:

Cada 135 segundos el programa interno toma lectura de las cuatro entradas analogicas (A1 - A4) y las cuatro entradas logicas (L1-L4).

Luego arma un frame en formato AX.25 y lo transmite a 1200 bps con el bien conocido formato del packet radio y usando la norma BELL 202.

Esta trasnmision puede ser recepcionada con un simple receptor y un TNC comun para uso de radioaficionados.

Adicionalmente si la entrada LX se lleva a 5 volts, el programa interno del microchip enviara el frame cada 10 segundos. (modo emergencia).

Este modo cesara 10 segundos despues de que la entrada LX vuelva a su estado natural de 0 volts.

Durante el estado "EMERGENCIA" el telepak no respondera a pedidos de conexion o frames UI.

Por otra parte tambien es posible interrogar el microchip por medio de frames UI o SABM.

Para esto debera procederse como sigue.

Modo SABM (pedido de conexion): con un TNC comun tipee en modo comando:

(POR CADA ENTER QUE SE TRANSMITA SE RECIBIRA UN FRAME DESDE EL TELEPAK).

Lo que se puede recepcionar es lo siguiente:

LU8DYF-11>QST
De LU8DYF.
Telemetria: 12345

Los nuneros 12345, son efectivamente la telemetria y corresponden del 1 al 4, a los cuatro canales analogicos. Estos variaran entre 0 y 255 segun varie la tension continuamente variable aplicada a las entradas A1 - A4.

El numero 5 es el byte que corresponde a las cuatro entradas logicas.

En este byte solo los 4 bits mas significativos corresponden a las cuatro entradas logicas L1-L4. Los bits 3,2,1 y 0 siempre estan en cero logico.

Si las cuatro entradas logicas estan conectadas a 5 volts se vera:

1 1 1 1 0 0 0 0 = F0H o 240 decimal.

Si dichas entradas estan a masa se vera:

0 0 0 0 0 0 0 0 = 0H o 0 decimal.

Emision de telemetria cada 135 segundos.
Resolucion de las entradas analogicas = 8 bits.
Consumo 20-22 ma sobre 12 volts.
Salida de audio entre 0 y 3 vpp sobre 1khom.
Entrada de audio entre 10 milivolts y 10 volts p-p.
Modem 1200 bps norma Bell 202.

El presente producto es basico y puede re-programarse segun la necesidad de la aplicacion.

Es posible tambien, que este producto transmita/reciba en otras velocidades al efecto de obtener cierto grado de confidencia en los datos que se transmiten o reciben.

En este caso, tambien el TNC con que se recibe/transmite debe ser especial.

Contacte con el autor para mas informacion o para hacer conocer sus necesidades especificas.
