DYFMODEM
Modem para operar packet radio con computadoras PC.
Este modem funciona con los programas BAYCOM, TFX, TFPCX y otros que requieren de un modem en lugar de un TNC para operar en packet radio como ser:
TSTHOST + TFPCX, FBB + TFPCX
AGW + TSTHWIN, WINTNC, AGW+WINPACK.
Existen dos versiones, para conectar al conetor de impresora o al conecctor RS-232 de computadoras tipo PC.
Es facil identificar que tipo de modem es, por el conector a la computadora.
Si es DB-25 macho es para conectar al port de impresora (LPT1, LPT2 o LPT3).
Si el conector es DB-25 o DB-9 hembra, el modem esta preparado y debera ser conectado a un port serie de la PC (COM1: COM2:).

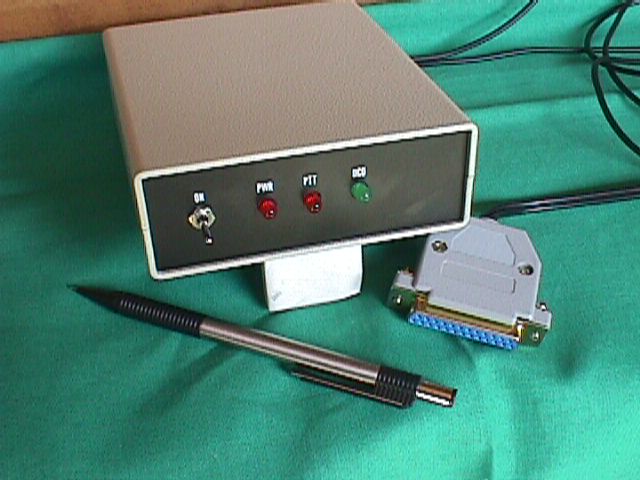

Frente del DYFMODEM
Al frente del DYFMODEM encontramos una llave de encendido 'ON', un indicador luminoso rojo 'PWR', otro 'PTT' y por ultimo uno verde 'DCD'.
La llave de encendido cuando esta hacia arriba energiza el modem y el led 'PWR' se ilumina.
El led 'PTT' cuando se ilumina significa que la PC, el programa y el DYFMODEM pretenden poner en transmision al transceiver.
El led 'DCD' encendido significa que el DYFMODEM esta recibiendo frames de paket radio.
Conexiones del DYFMODEM visto desde atras.
El conector Din de 5 contactos 180 grados es para la conexion con el transceiver y se identifica como sigue:
RADIO
PTT 3 O
O 1 AUDIO
HACIA LA RADIO
N/C O
O 2 AUDIO DESDE LA
RADIO
O
MASA
En el caso de utilizarse un HANDYE, es normalmente necesario agregar una resistencia miniatura (en el mismo conector) entre PTT y AUDIO HACIA LA RADIO, PIN's cuyos numeros son 3 y 1 respectivamente.
El valor de esta resistencia varia segun el HANDYE, y generalmente 10.000 ohms son suficientes. Sin embargo se ha visto usar valores que varian desde 2.200 hasta 47.000 ohms. Esto depende del HANDYE y en los manuales de los mismos suele venir indicado el valor de resistencia adecuado para usar el aparato con un TNC para operar packet radio.
Tambien encontramos en el fondo del DYFMODEM un conector RCA que es para la alimentacion del modem con 12-14 volts, positivo al centro.
Debe alimentarse el modem con una fuente regulada cuya tension este entre los 12 y 13.8 volts. Es exelente utilizar una fuente que contega un regulador interno del tipo 78L12 o 78M12 o 7812 (12 volts.), el DYFMODEM solo consume unos pocos miliamperes.
