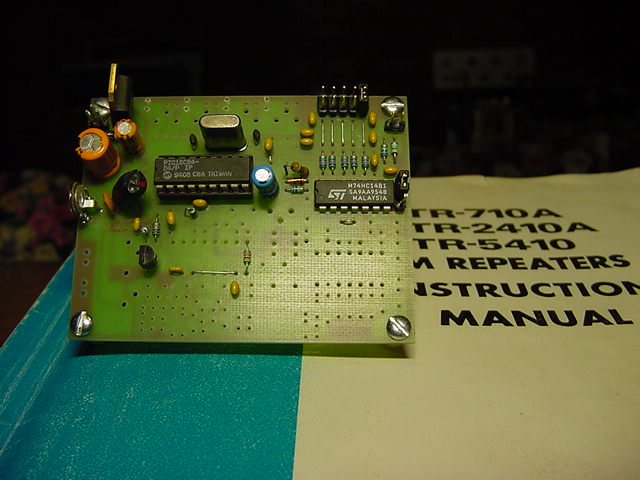

Identificador en CW para repetidoras de aficionados







Este económico identificador fue diseñado como identificador en CW para repetidoras de fonía de aficionados, aunque es  utilizable para otras aplicaciones y uso en repetidoras comerciales también.



El texto a trasmitir se encuentra grabado en el microcontrolador y se emite cada cinco minutos por defecto. Este tiempo se puede variar a 10, 15, 20 o 25 minutos por medio de colocación de "jumpers".



La identificación se realiza al encender por primera vez en forma inmediata, y luego al tiempo seleccionado estando la repetidora en uso o no.



Sin embargo si se conecta la entrada de DCD del DYFCW-ID a la señal de "en uso" (BUSY) de la repetidora, el programa interno demorará la identificación por hasta dos minutos adicionales.



 Si la repetidora dejara de ser utilizada  en ese tiempo aunque sea por muy corto lapso (milisegundos) la identificación se realizará de inmediato sin esperar a que se completen los dos minutos de "gracia".



Pasado dichos dos minutos la identificación se realiza sin mas tramite, asi este en uso la repetidora.



Datos técnicos:



Circuito impreso en fibra de vidrio simple faz.

Microcontrolador PIC16F84

Alimentación: 10 - 16 volts.



Selección de entrada de DCD directa o invertida por medio de jumper.

Voltaje de entrada del DCD 5 - 16 volts.



Salida de PTT por medio de colector abierto, activa el transmisor a masa.

Hardware Watchdog de PTT. Desactiva el PTT a los 45 segundos de continua transmisión.



Ajuste de nivel de salida de audio
