STREAMING:



































INTERFASE PARA ECHOLINK Y MODOS DIGITALES





Como aporte y contribución a la comunicación sobre Internet les propongo este  proyecto que consiste en realizar una simple interfase para Echolink y los modos digitales.

El proyecto es muy simple y no requiere mayores explicaciones.

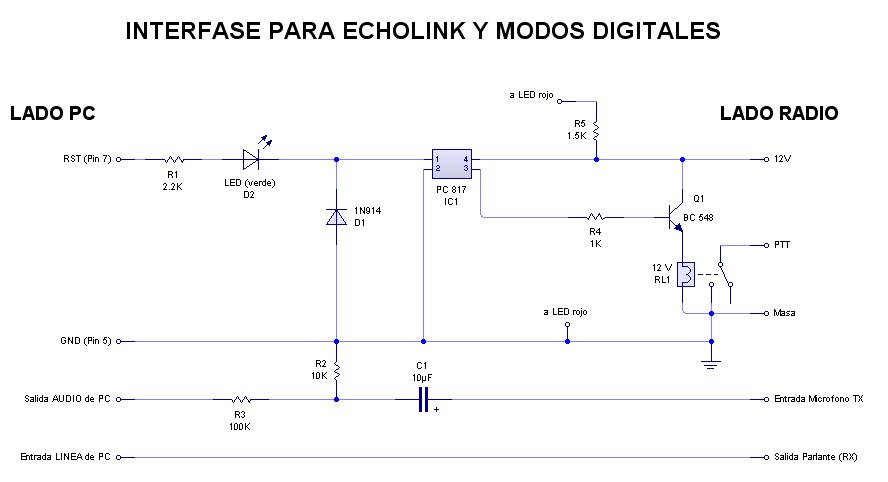

El circuito de la interfase consta de tres partes:

Dos de intercambio de sonido entre el transceiver y la placa de audio de la PC y el tercero el circuito de manejo del PTT



El circuito de operación del PTT se basa en un acoplador optico PC817, un transistor BC548 y un relay de 12 volts.











Los componentes se colocan sobre un circuito impreso para lograr reducir el numero de conexiones por cable.



La disposición de los componentes fue especialmente elegida para realizar las conexiones con la computadora de un lado y con el tranceiver por el otro lado

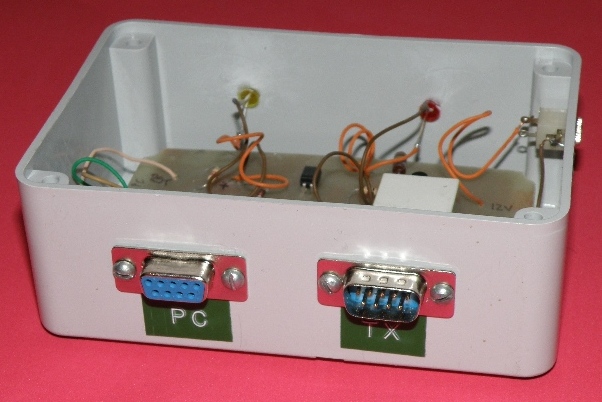

    Foto del lado posterior de la caja de la interfase

Para realizar las conexiones hacia la PC y hacia el TX se utilizaron conectores DB9 del tipo puerto serie, uno macho y el otro hembra para evitar confusiones en el conectado de los cables..









En la figura de la derecha se indica el conexionado de los dos conectores DB9 que van sobre la caja de la interfase.



Los pines que fueron elegidos para hacer más fácil la soldadura de los cables provenientes del circuito impreso.

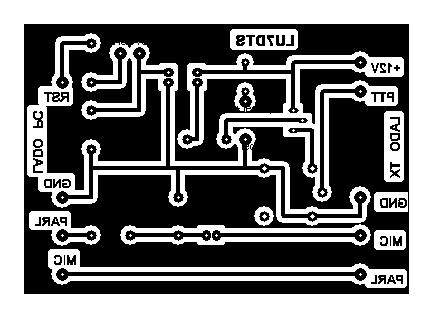

En la figura de la izquierda se muestra el circuito impreso (imagen espejo) del lado del cobre.



Más abajo encontrara en link para imprimir en tamaño real este pcb en version Acrobat y en version PCBWizard para los que tengan este programa





Foto del lado anterior de la caja de la interfase

Los dos diodos led que se utilizaron son:

El rojo para detectar la alimentación de 12 V

El otro, que debe ser de otro color, verde, amarillo, etc se utiliza para visualizar la activación del PTT



Los mismos se colocaron sobre la caja de la interfase y no sobre el mismo pcb a los efectos de lograr su visualización una vez cerrada la caja.

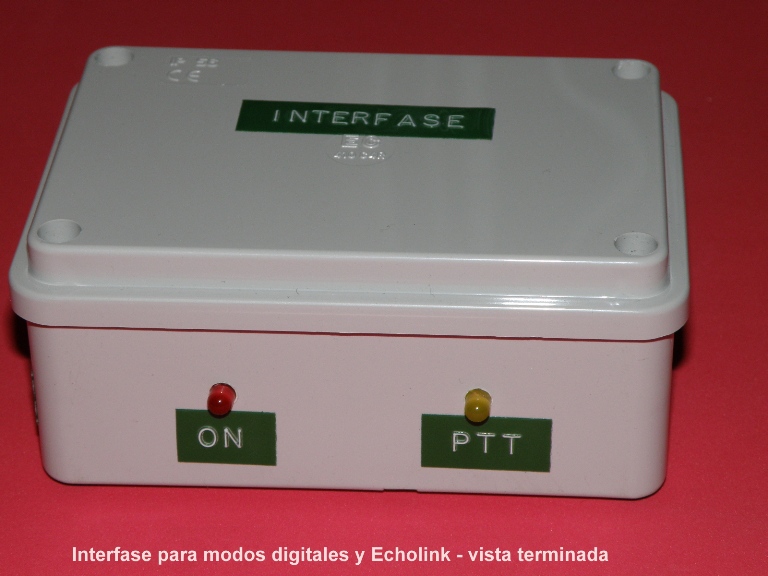

Aqui se ve el aspecto de la caja del la interfase concluída.

Se utilizó una caja estanca para instalaciones electricas del tamaño apropiado para ubicar el circuito impreso y los conectores DB9





Datos del proyecto :





Video explicativo de tipos de interfases para digitales y Sysop de EchoLink





Me resta solamente desearles exitos en la construcción de la interfase.
